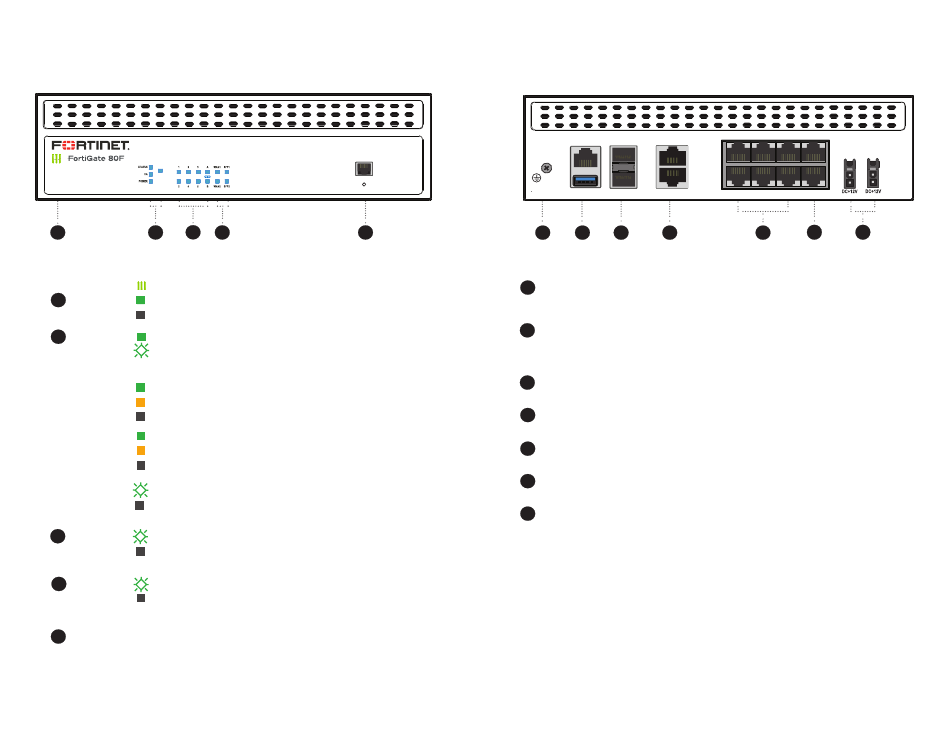

Avant - Série FG 80F-DSL
DSL
xDSL
1 2
FortiGate
1
LOGO Vert: L'appareil est allumé
Éteint: L'appareil est éteint
2
STATUS Vert: Fonctionnement normal
Vert clignotant: Démarrage
HA Vert: Fonctionnement en grappe à haute disponibilité
Orange: Basculement vers la haute disponibilité
Éteint: Pas de grappe à haute disponibilité
POWER
Vert: Deux sources d'alimentation fonctionnelles
Orange: Une source d'alimentation fonctionnelle
Éteint: Aucune alimentation
xDSL Vert clignotant :
Éteint : Aucun lien DSL établi.
3
Ports Vert clignotant: Activité de données 1000M/100M/10M
Éteint: Aucun lien établi
4 Vert clignotant: Activité de données 1000M/100M/10M
SFP/WAN
Les ports WAN et
Éteint: Aucun lien établi
(
SFP sont partagés
)
5
DSL Port DSL se connectant à Internet
26
DSL
RESET
3
4 5
Activité de données DSL
Arrière - Série FG 80F-DSL
CONSOLE SFP 1 – shared – WAN 1
USB SFP 2 – shared – WAN 2
1 2 3 4
1
Vis de mise à la terre : Protection supplémentaire, réservée pour les
applications où une connexion locale permanente de mise à la terre est requise
2
Console (RJ45) Ordinateur de gestion de l'interface de ligne de commande
USB (USB A) Port de serveur USB 3.0
3
Ports SFP partagés 1 et 2 (SFP) Interface SFP 1 Gb/s
4
Ports WAN partagés 1 et 2 (RJ45) Interface Ethernet 1000/100/10 Gb/s
5
Ports 1 à 6 (RJ45) Interface Ethernet 1000/100/10 Gb/s
6
FortiLink Ports A & B (RJ45) Interface Ethernet 1000/100/10 Gb/s
7 Alimentation 12V CC 3A, 100-240V CA 50/60Hz
Adaptateur d'alimentation redondante et câble optionnels vendus séparément)
(
1 3 5 A
2 4 6 B
6 7
5
