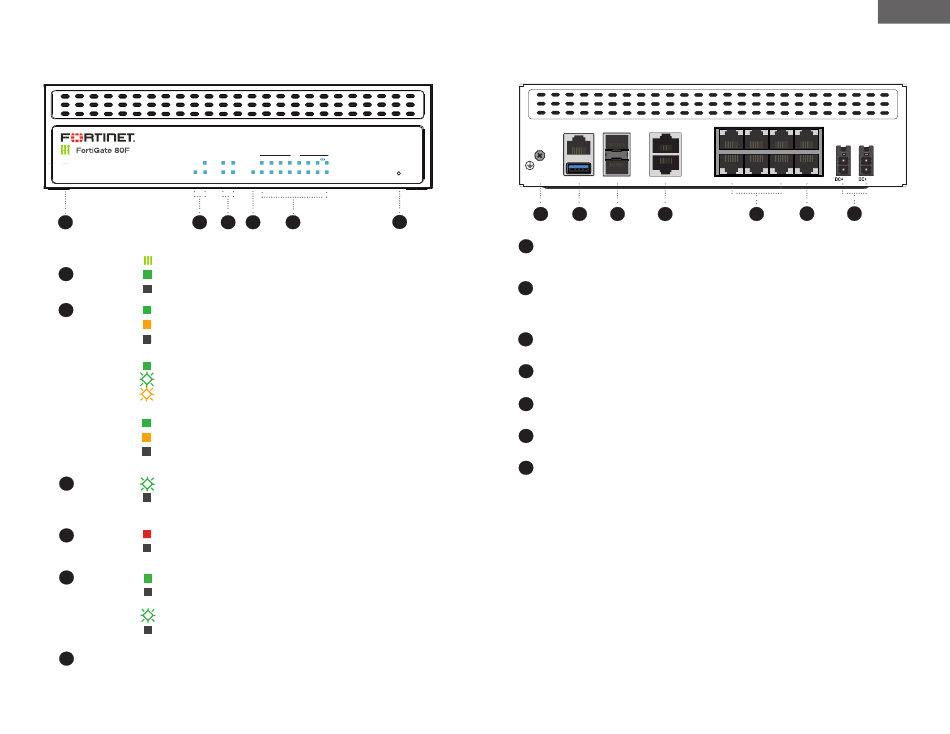

Avant - Série FG 80F-POE
- PoE
PWR
1
FortiGate
1
LOGO
Vert: L'appareil est allumé
Éteint: L'appareil est éteint
2
Vert: Deux sources d'alimentation fonctionnelles
PWR
Orange: Une source d'alimentation fonctionnelle
Éteint: Aucune alimentation
Vert: Fonctionnement normal, BLE désactivé
STATUS
Vert clignotant: Démarrage
Orange clignotant: BLE activé
Vert: Fonctionnement en grappe à haute disponibilité
HA
Orange: Basculement vers la haute disponibilité
Éteint: Pas de grappe à haute disponibilité
3 Vert clignotant: Activité de données 1000M/100M/10M
SFP/WAN
Les ports WAN et
( Éteint: Aucun lien établi
SFP sont partagés
)
Rouge: Alimentation par Ethernet maximale (96 W)
4
MAX PoE
Éteint: Alimentation par Ethernet disponible
5 Ports
Green: Alimentation par Ethernet activé
PoE
Éteint: Alimentation par Ethernet désactivée
Vert clignotant: Activité de données 1000M/100M/10M
LINK/ACT
Éteint: Aucun lien établi
6
Activation de la gestion BLE ou restauration des réglages par défaut
BLE/RESET
24
PoE
STATUS SFP1 WAN1 1 2 3 4 5 6 A B
PoE
LINK/ACT
HA SFP2 WAN2 MAX
PoE
2 3 4 5
CONSOLE
BLE / RESET
1
6
1
Vis de mise à la terre : Protection supplémentaire, réservée pour les
applications où une connexion locale permanente de mise à la terre est requise
2
Console (RJ45) Ordinateur de gestion de l'interface de ligne de commande
USB (USB A) Port de serveur USB 3.0
3
Ports SFP partagés 1 et 2 (SFP) Interface SFP 1 Gb/s
4
Ports WAN partagés 1 et 2 (RJ45) Interface Ethernet 1 Gb/s
5
Ports 1 à 6 (RJ45) Interface Ethernet 1 Gb/s
6
FortiLink Ports A & B (RJ45) Interface Ethernet 1 Gb/s
7 Alimentation 54V CC 2.78A, 100-240V CA 50/60Hz
Adaptateur d'alimentation redondante et câble optionnels vendus séparément)
(
Arrière - Série FG 80F-POE
1
SFP 1 – shared – WAN 1
USB SFP 2 – shared – WAN 2 2
2 3 4
Français
3 5 A
4 6 B 54V 54V
5 6 7
