Parkside PGSA 20-Li A1 Translation Of The Original Instructions

Parkside PGSA 20-Li A1 Translation Of The Original Instructions

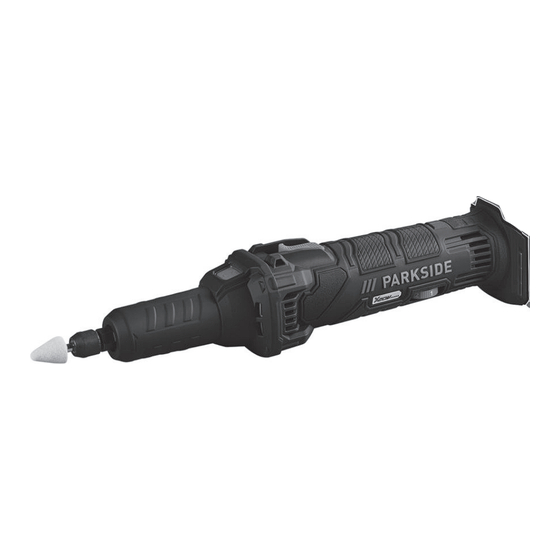

Cordless die grinder 20v

Advertisement

Quick Links

Akku-Geradschleifer 20 V / Cordless Die Grinder 20V /
Meuleuse droite sans fi l 20 V PGSA 20-Li A1
Akku-Geradschleifer 20 V
Originalbetriebsanleitung
Meuleuse droite sans fi l 20 V
Traduction des instructions d'origine
Akumulatorowa szlifi erka prosta 20 V
Tłumaczenie oryginalnej instrukcji obsługi
Aku priama brúska 20 V
Preklad originálneho návodu na obsluhu
Amoladora recta recargable 20 V
Traducción del manual de instrucciones original
Akkus egyenescsiszoló 20 V
Az originál használati utasítás fordítása
Aku ravna brusilica 20 V
Prijevod originalnih uputa za uporabu
Акумулаторен прав шлайф 20 V
Превод на оригиналното ръководство за експлоатация
IAN 401391_2204
Cordless Die Grinder 20V
Translation of the original instructions
Accu rechte slijper 20 V
Vertaling van de originele gebruiksaanwijzing
Aku přímá bruska 20 V
Překlad originálního provozního návodu
Batteridreven ligesliber 20 V
Oversættelse af den originale driftsvejledning
Smerigliatrice assiale ricaricabile 20 V
Traduzione delle istruzioni d'uso originali
Akumulatorski naravni brusilnik 20 V
Prevod originalnega navodila za uporabo
Polizor drept, cu acumulator 20 V
Traducerea instrucţiunilor de utilizare originale
Επαναφορτιζόμενος ευθυλειαντήρας 20 V
Μετάφραση των αυθεντικών οδηγιών λειτουργίας
