TECNOLOGÍA DE REPOSICIÓN DE AIRE
Esta operación deberá ser realizada por un técnico o instalador calificado.
Nota para los Instaladores e Inspectores: Este producto está equipado con una función de instalación simple que limita los
niveles máximos de CFM, a fin de cumplir con ciertos códigos o regulaciones locales. Es posible que este método de instalación
no sea necesario en todas las instalaciones; para acceder a más pautas, por favor consulte sus códigos locales.
Esta función de reposición de aire se aplica a modelos con un solo motor únicamente.
PRECAUCIÓN
instrucciones de conversión que figuran a continuación. Si no se siguen estos pasos, se podrán producir lesiones personales o
daños sobre el producto.
A fin de modificar la unidad (si es necesario para cumplir con los códigos locales):
390CFM
Por diseño, la velocidad máxima del calefactor es superior a los 400 CFM. Si los
códigos locales requieren una reducción de los CFM, modifique el cableado como se
describe a continuación:
1. Retire los filtros de los deflectores.
2. Desconecte todos los arneses de la parte superior de la caja de control sobre el lado
derecho del motor.
3. Afloje los tornillos sobre la parte superior de la caja de control y deslice la misma
para retirarla de la campana.
4. Desinstale la tapa de la caja de control.
5. Para un máximo de 390 CFM, la unidad puede funcionar en 4 velocidades
(Baja, Media, Alta, Aumentada).
i. Desconecte los conectores del cable MARRÓN.
II. Retire la tapa adherida al conector del cable ROJO.
iii. Coloque el conector correspondiente al cable MARRÓN y al cable
ROJO.
iv. Adhiera la tapa al enchufe del cable MARRÓN abierto.
6. Vuelva a instalar la tapa de la caja de control y asegure la caja de control al
soporte de la campana, usando los dos tornillos.
7. Conecte todos los arneses sobre la caja de control.
8. Vuelva a instalar los filtros.
Nota para los Inspectores: A fin de verificar la instalación de este producto,
controle las conexiones del cableado del motor como se describe más arriba.
14
Instalación
La campana deberá ser desconectada de la alimentación de corriente principal siguiendo las

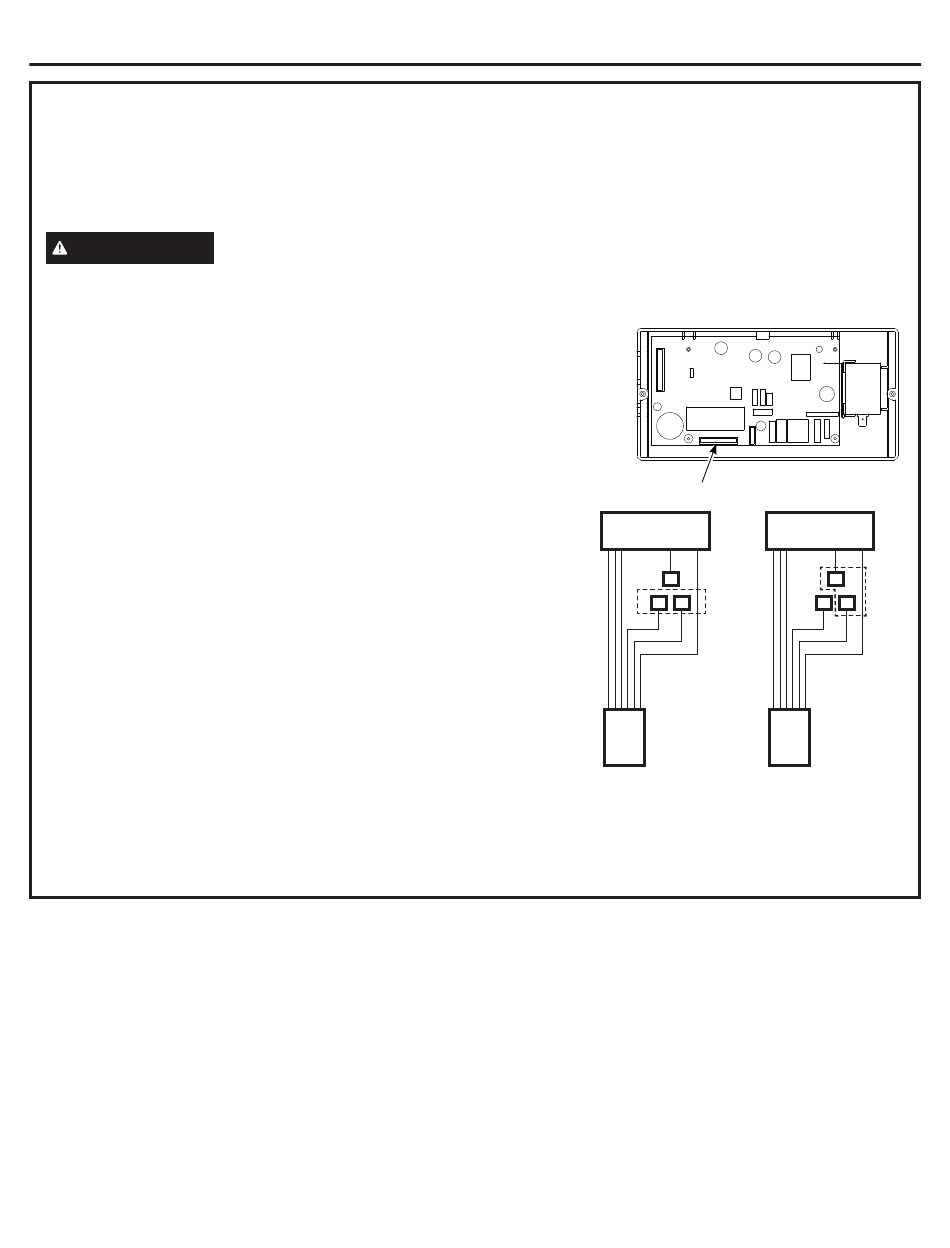

Conector del Arnés del Motor
Marrón
Red
Marrón
Blue
Rojo
Red
Arnés del Motor
Motor Harness
Configuración del
Cableado Instalado de Cableado Aumentado
Fábrica
Marrón
Red
Marrón
Blue
Rojo
Red
Arnés del Motor
Motor Harness
Configuración del
Máx. de 390 CFM
