Instalación - GE PVW1030 Installation Instructions Manual

1

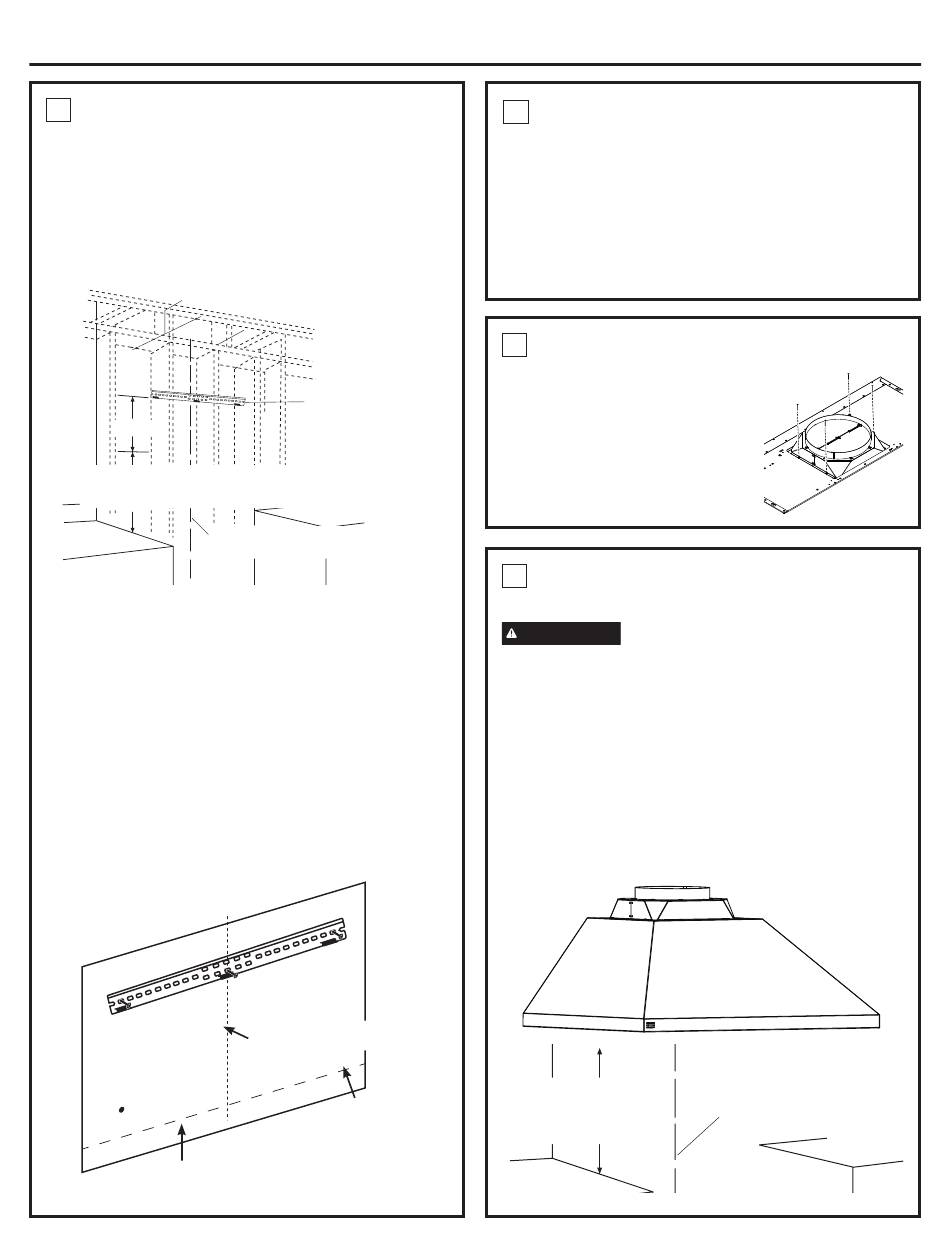

INSTALE EL SOPORTE DE LA
CAMPANA
IMPORTANTE: El marco deberá poder soportar 100 lbs.
1. U bique mínimamente 1 viga verticale para la barra de
instalación, golpeando la pared de yeso con un martillo o
usando un detector de vigas.
2. N ivele la barra de instalación y centre de izquierda a
derecha sobre la línea marcada. Sostenga la barra contra
la pared.
8"
Mínimo de 24" sobre la cocina eléctrica o sobre
la superficie de cocción, o mínimo de 30" sobre la
cocina a gas o sobre la superficie de cocción, y
máximo de 36" recomendado
3. P erfore agujeros piloto de 1/8" en las 1 ubicacione de
montaje verticale, a través de los agujeros del soporte
de instalación. Asegure la barra de instalación con los
tornillos suministrados (A) como se muestra más arriba.
Perfore las Ubicaciones de los Agujeros de Montaje
Inferiores:
1. C uelgue el gancho sobre la barra de instalación
para marcar las ubicaciones del anclaje. Marque las
ubicaciones de los agujeros a través de la parte trasera
de la campana.
2. S i la instalación se hará en gabinete, presione la
campana hasta que quede nivelada con o gabinete antes
de marcar las ubicaciones de los agujeros de los tornillos.
3. R etire la campana y perfore los agujeros de los espacios
libres de 5/16" centrados en las marcas que usted realizó.
Parte Inferior
de la Campana
10
Instalación
Barra de Instalación
Línea Central del
Espacio de Instalación
Línea Central del
Espacio de Instalación
Ubicaciones
de anclajes de
pared
1
INSTALACIÓN DEL SOPORTE DE
LA CAMPANA (Cont.)
• I nstale los anclajes de pared (C) golpeando los mismos
con un martillo para asentar los dientes de las bridas
sobre la pared. Esto evita que el anclaje ruede.
• C oloque los tornillos de anclaje hasta que los cilindros
queden enganchados dentro de la pared.
• R etire los tornillos de los anclajes de pared antes de
instalar la campana.
2
INSTALE EL REGULADOR
IMPORTANTE: Retire la cinta de
embalaje del regulador y controle que
este último se mueva libremente.
Instale el Regulador Superior:
• I nstale el regulador superior al cuerpo
de la campana como se muestra en
la Figura A, usando los tornillos (B)
de la parte superior de la campana.
3
INSTALACIÓN DE LA CAMPANA
EN LA PARED
PRECAUCIÓN
Se requieren 2 personas para levantar y
posicionar la campana sobre el soporte de montaje.
• P ase el cableado hogareño a través del tablero sobre la
parte trasera o superior de la campana.
• L evante la campana y coloque la misma sobre los ganchos
en la barra de instalación. Permita que la campana se
deslice hasta su posición.
• A segúrese de que la campana esté nivelada y
centrada.
• A juste los tornillos de anclaje de pared (C) para finalizar la
instalación del cuerpo de la campana sobre la pared.
• R etire la tapa de la caja de empalmes dentro de la
campana.
Mínimo de 24" sobre la cocina
eléctrica o sobre la superficie
de cocción, o mínimo de 30"
sobre la cocina a gas o sobre la
superficie de cocción, y máximo
de 36" recomendado
Figura A
Línea Central del
Espacio de Instalación
31-7000240 Rev. 2
