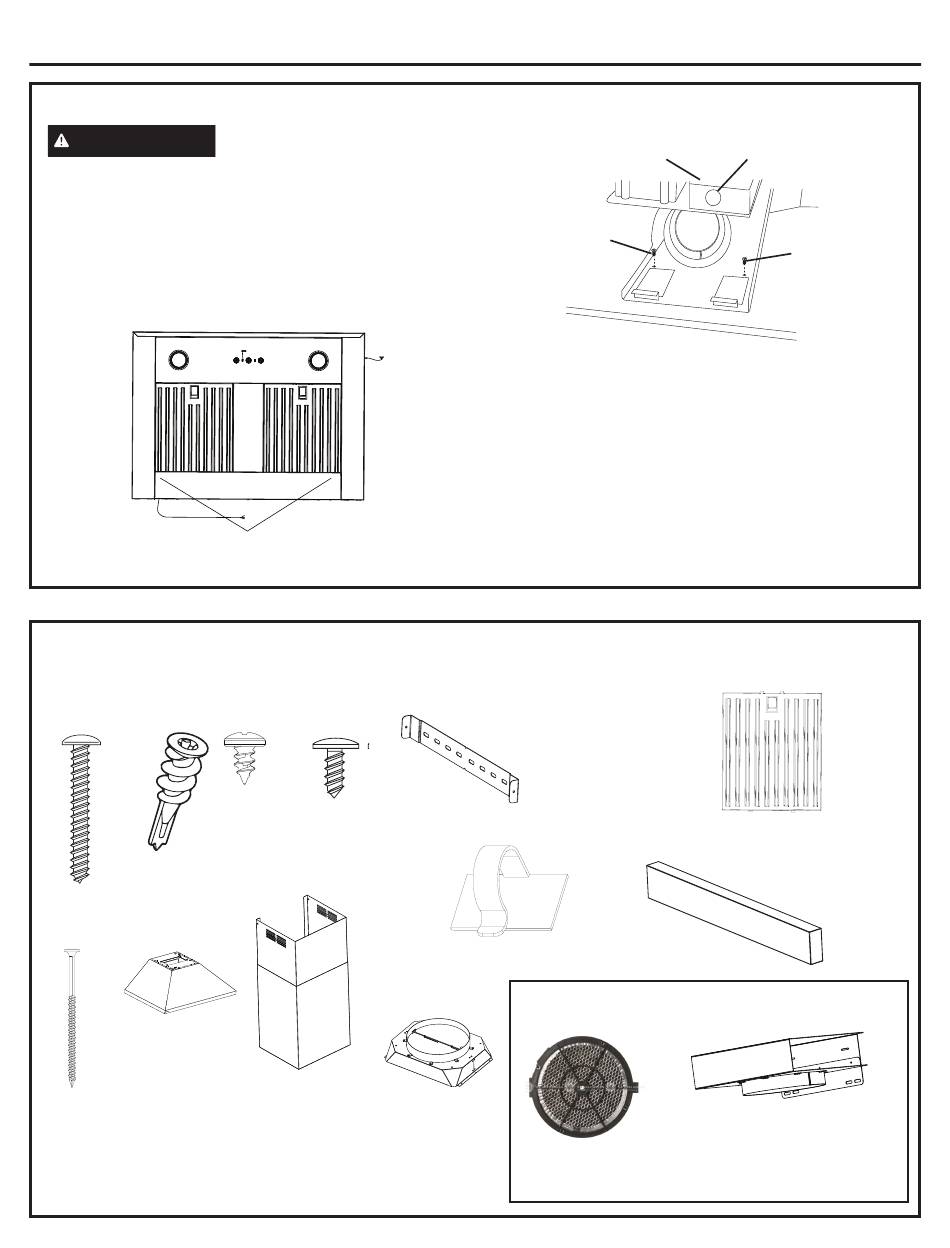

QUITE EL ENVOLTORIO

PRECAUCIÓN
lados afilados.
■ Q uite la cubierta de conductos, la caja de piezas y el
embalaje de poliestireno.
■ L evante y quite la campana de la caja.
■ Q uite y deseche adecuadamente el envoltorio plástico.
■ Q uite los filtros de grasa metálicos y el envoltorio de la barra
lateral.
Tornillo de montaje
CONTROLE LAS PIEZAS DE INSTALACIÓN
Ubique la caja de piezas embalada con la campana y verifique
los contenidos.
6 tornillos del
8 anclajes
658Dia37
Nueve tornillos
de madera de 2"
Cuerpo de la
Campana
Tres Tornillos
de Madera
de 3"
NOTA: Se necesitan herramientas, materiales y piezas de ferretería
adicionales para construir el soporte de armazón de pared.
31-7000240 Rev. 2
Preparación para la instalación
Use guantes para protegerse de
10 tornillos
regulador
de la tapa
del conducto
Cubiertas
de conducto
Regulador de 8"
decorativas
Caja de conexiones
Tornillo de montaje
■ Q uite la tapa de la caja de conexiones.
■ Q uite el calado de la caja de conexiones.
■ I nstale el alivio de tensión en la caja de conexiones.
2 soportes de la
tapa del conducto
1 Clip para Cable
Autoadhesivo
Piezas adicionales para la operación de recirculación.
Accesorios opcionales adquiridos aparte
Ensamble del
2 filtros de carbón
(UXCF91)
Calado
Tabla de embalaje
2 filtros de
grasa de acero
inoxidable (30")
o 3 Filtros de
grasa de acero
inoxidable (36")
Barra de
madera
Caja de
Recirculación
(UXCN36)
Tornillo de montaje
5
