7 INSTALE LAS TAPAS DE LOS
CONDUCTOS
NOTAS: Cada soporte de las tapas de los conductos posee
un ancho de 1.575" y tiene una abertura en el centro. El
propósito de las ranuras es permitir que uno pueda usar un
montaje, de estar disponible, con un anclaje de pared.
1. I nstale el soporte superior donde la parte superior de
la tapa se detenga usando los anclajes provistos y los
tornillos de madera, alineando la abertura central con la
línea central dibujada. Asegúrese de que el soporte esté
nivelado.
2. D ependiendo de cuál sea la longitud de la tapa del
conducto que se use, dibuje una línea horizontal nivelada
sobre la parte inferior de la tapa superior. (Consulte en
la página 7 sobre la altura de la tapa superior). Alinee
el extremo inferior del soporte inferior con la línea y la
abertura central con la línea central, y monte el soporte
con los tornillos y anclajes.
3. O riente la tapa del conducto superior en base a la
respectiva configuración de la ventilación (con las rejillas
hacia arriba para recircular y hacia abajo para ventilar).
Asegure la tapa superior a los soportes con los tornillos
pasantes provistos.
4. I nstale la tapa inferior envolviendo la misma a su
alrededor y luego asegurándola con seis tornillos
pasantes desde abajo de la parte superior de la campana
hasta el reborde inferior.

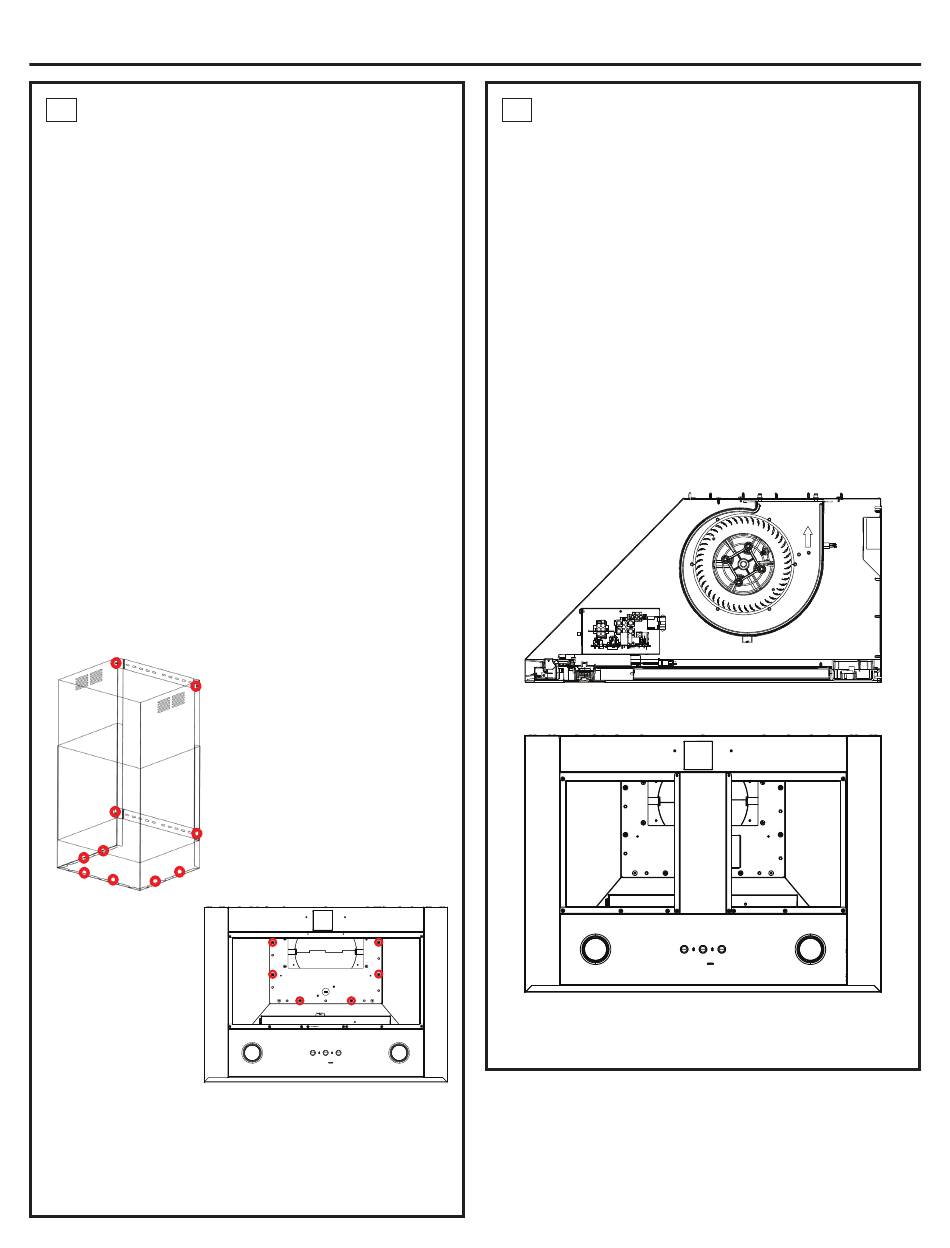

Ensamble de
la Tapa del
Conducto
12
Instalación
Las ubicaciones de las
adhesiones de los tornillos
pasantes decorativos aparecen
marcadas con círculos.
Vista Inferior
8 INSTALE EL EXTRACTOR
NOTAS: El extractor cuenta con cuatro agujeros
pasantes para asegurar el cuerpo de la campana con
tornillos pasantes, dos de los cuales son cerraduras.
1. E n el modelo de 30", la parte del marco decorativo central
se deberá retirar.
2. O bservando cuáles orificios son cerraduras, preinstale los
tornillos relevantes al cuerpo.
3. I nstale el extractor insertando y deslizando las cerraduras
sobre los tornillos.
4. I nstale los tornillos restantes a través de los agujeros
regulares del extractor sobre el cuerpo de la campana.
5. Ajuste todos los tornillos.
6. I nstale el conector del arnés del cable del extractor al
conector de la caja de control.
7. P ara el modelo de 30", reinstale la parte del marco
decorativo.
