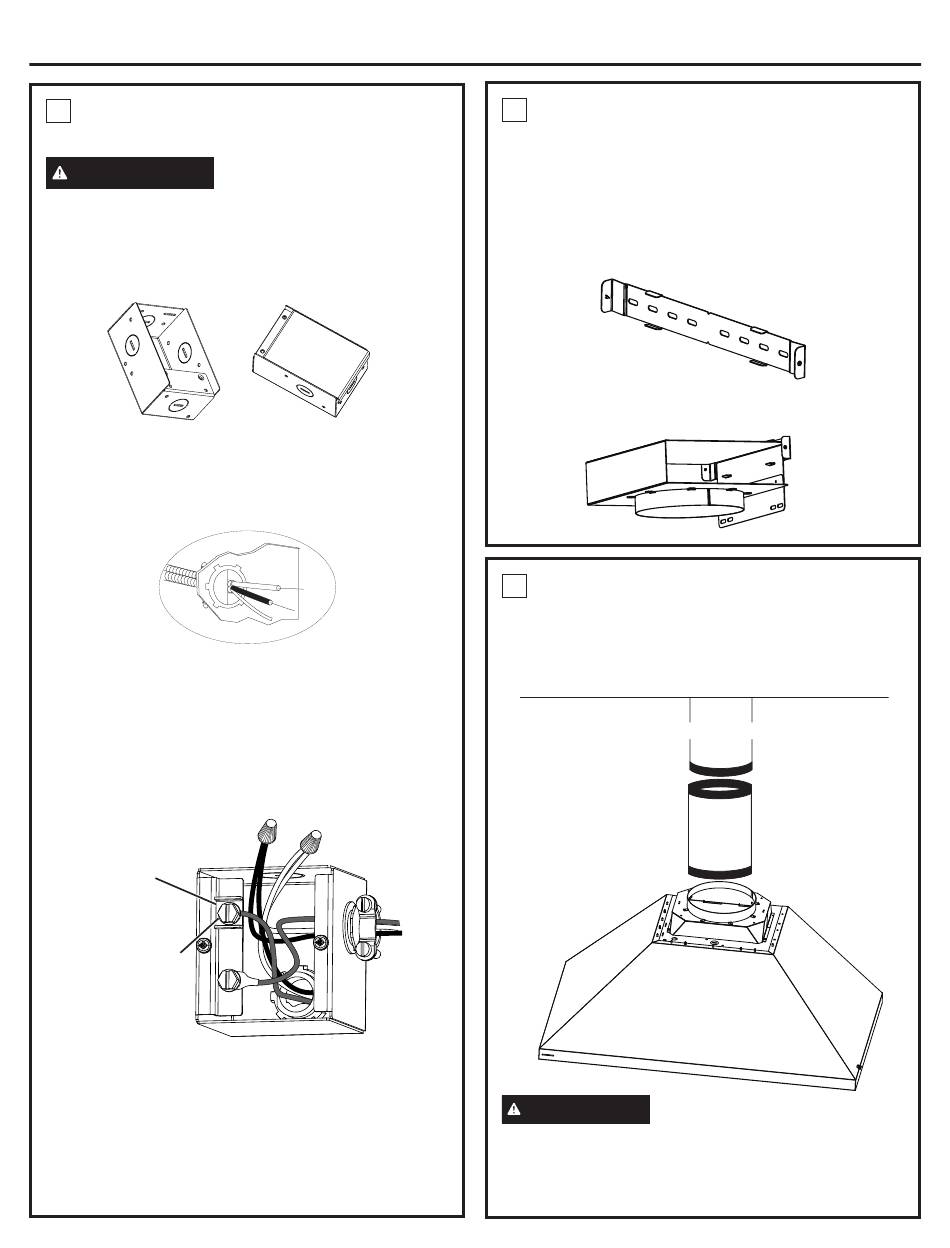

4 CONECTE LA ELECTRICIDAD

Verifique que la corriente esté apagada en la fuente.
ADVERTENCIA
instalador deberá proveer una conexión a tierra. Cuando el
cableado hogareño sea de aluminio, asegúrese de usar un
compuesto antioxidante y conectores de aluminio a cobre
aprobados por UL.
1. Retire la tapa de la caja de empalmes.
Caja J sin tapa
2. P ase el cableado hogareño a través del tablero en la
parte superior o trasera de la campana y asegure el
mismo con un amortiguador de refuerzo.
3. U se tuercas para cables de la lista de UL para conectar
los cables entrantes blanco con blanco y negro con
negro.
4. A floje el tornillo de conexión a tierra verde (con el soporte
de conexión a tierra) en la caja de empalmes. Enrolle
el cable hogareño de cobre sólido en dirección horaria
alrededor del tornillo de conexión a tierra verde y sobre el
soporte. De manera firme, ajuste el tornillo sobre el rollo.
Soporte de
Conexión a Tierra
Tornillo Verde de
Conexión a Tierra
5. R eemplace la tapa de la caja de empalmes y asegúrese
de que los cables no hayan sufrido pellizcos.
NOTA: Para una instalación con cables:
use la misma sólo con los kits de conexión de cables para
campanas de cocina que fueron investigados y que se
encontró que su uso es aceptable con este modelo de
campana para cocina.
31-7000240 Rev. 2
Instalación
Si el cableado del hogar no
tiene 2 cables con uno a tierra, el
Caja J con tapa
5 INSTALE LA CAJA DE
RECIRCULACIÓN (SI
CORRESPONDE)
1. I nstale el soporte superior donde la parte superior de
la tapa se detenga, usando los anclajes provistos y los
tornillos de madera, alineando la abertura central con la
línea central dibujada. Asegúrese de que el soporte esté
nivelado.
2. U sando las lengüetas del soporte, instale la caja de
recirculación sobre las lengüetas.
6 CONECTE EL CONDUCTO
1. C onecte el conducto desde la parte inferior de la caja de
recirculación o conecte la tubería de ventilación hogareña
en la parte superior del regulador, como se muestra.
2. Selle todas las conexiones con cinta para conductos.
Conducto Hogareño
PRECAUCIÓN
No use tornillos metálicos para
planchas en la transición a la conexión del conducto. Hacer
esto impedirá el funcionamiento correcto de los reguladores.
Selle la conexión con cinta únicamente.
Cielorraso
