DETERMINE LAS UBICACIONES DE LA CAMPANA, EL CONDUCTO Y EL CABLEADO
• E sta campana se podrá instalar sobre la pared o debajo del sofito.
• P ara instalar la campana en el sofito o gabinete, consulte en la página 12 sobre un método de montaje alternativo.
• M ida la distancia deseada desde la parte inferior de la campana hasta la superficie de cocción, con un mínimo de 24" sobre
una cocina eléctrica o un mínimo de 30" sobre una cocina a gas y un máximo recomendado de 36".
• U se un nivel para dibujar la ubicación de la línea central de la superficie de cocción.
• M ida 8" desde la línea horizontal que indica la parte inferior de la campana. Dibuje otra línea horizontal para indicar la parte
inferior de la barra de instalación.
• U se un nivel para dibujar la ubicación de la línea central de la superficie de cocción o de la cocina.
Para un Conducto en Cielorraso:
• Si ventilará a través del cielorraso, extienda la línea central hacia adelante sobre el cielorraso hasta la pared trasera.
- M ida 6 ¼" desde la pared trasera para marcar el punto central.
- H aga un agujero para conducto de 8" de diámetro desde el punto central sobre el cielorraso.
Ventilación a Través de un Sofito:
• S iga el mismo procedimiento para conductos de cielorraso para cortar el agujero a través de la parte superior del sofito.

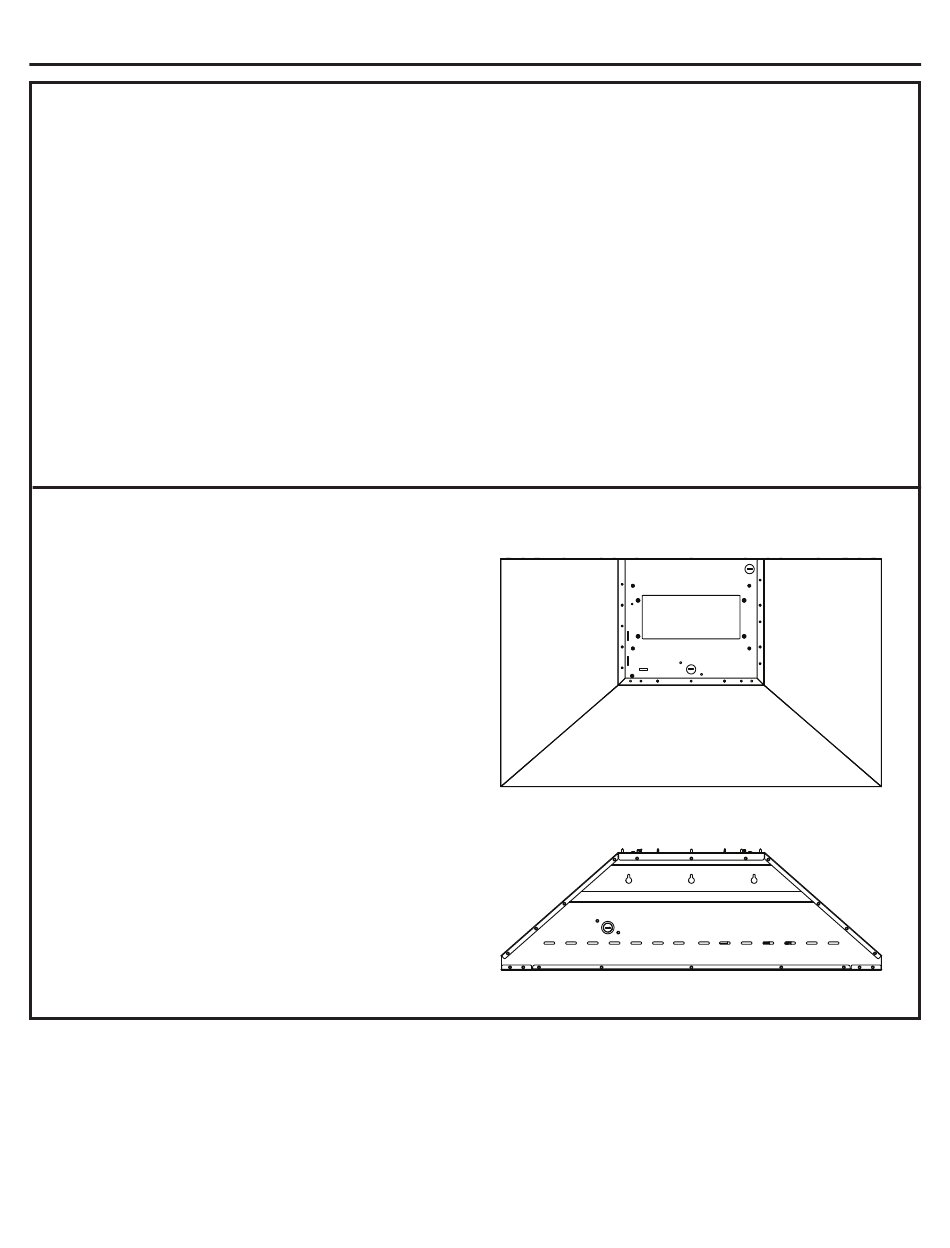

Ubicación del Cableado Hogareño:
• L a caja de empalmes se encuentra ubicada dentro del
cuerpo de la campana sobre el lado izquierdo. Consulte las
ilustraciones para conocer las ubicaciones del tablero de la
campana.
El cableado hogareño podrá ingresar a la caja de empalmes
desde la parte trasera o desde la parte superior de la
campana, sobre el lado izquierdo.
Para conducir el cableado hogareño a través del cielorraso
o sofito:
• E l cableado se podrá hacer circular a través de las tapas
sobre la parte trasera derecha o la parte central del frente.
Para conducir el cableado hogareño a través de la pared:
• M ida 4" desde la parte inferior de la campana y marque la
ubicación.
• H aga un agujero de aproximadamente 1 ¼" de diámetro
en la ubicación marcada a una distancia de 7 7/8" sobre la
derecha de la línea central, en base a la siguiente tabla.
• R etire el tablero superior o trasero, dependiendo de su
instalación.
