MA270 (es_en)
Instrucciones de uso
Llave de montaje
PV-MS-PLS
Contenido
Instrucciones de seguridad ����������������������������������������������������������2
Matriz de uso �������������������������������������������������������������������������������3
Manejo
Desbloqueo de conexiones ���������������������������������������������������������3
Atornillado de conectores ������������������������������������������������������������3
Mal uso ���������������������������������������������������������������������������������������3
PV-MS-PLS

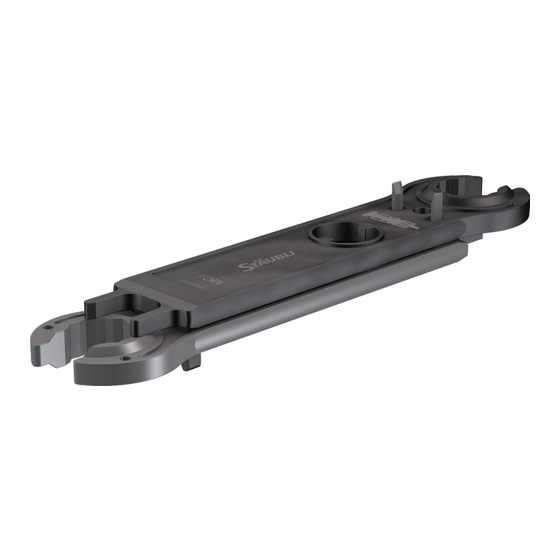

La llave de montaje PV PV-MS-PLS sirve para montar y liberar
las uniones atornilladas y enchufables de la familia MC4
(véase matriz de uso)�
MA270 (es_en)
Instruction manual
PV installation wrench
PV-MS-PLS
Content
Safety Instructions �����������������������������������������������������������������������2
Utilisation matrix ��������������������������������������������������������������������������3
Operation:
Unlocking of connections ������������������������������������������������������������3
Screw assembly of connections ��������������������������������������������������4
Misuse �����������������������������������������������������������������������������������������4
The PV installation wrench PV-MS-PLS is intended for the
assembly and unlocking of screw and plug connectors from the
MC4 family (see utilisation matrix)�
1 / 4
Advertisement
Related Manuals for Staubli PV-MS-PLS/1
Summary of Contents for Staubli PV-MS-PLS/1
- Page 1 MA270 (es_en) MA270 (es_en) Instrucciones de uso Instruction manual Llave de montaje PV installation wrench PV-MS-PLS PV-MS-PLS Contenido Content Instrucciones de seguridad ����������������������������������������������������������2 Safety Instructions �����������������������������������������������������������������������2 Matriz de uso �������������������������������������������������������������������������������3 Utilisation matrix ��������������������������������������������������������������������������3 Manejo Operation: Desbloqueo de conexiones ���������������������������������������������������������3 Unlocking of connections ������������������������������������������������������������3 Atornillado de conectores ������������������������������������������������������������3 Screw assembly of connections ��������������������������������������������������4 Mal uso ���������������������������������������������������������������������������������������3...
- Page 2 Safety instructions Instrucciones de seguridad Estas instrucciones de montaje y los pasos e instrucciones de These assembly instructions and the assembly steps and in- montaje descritos son una parte fundamental de la certificación structions described are an integral part of and prerequisite for TÜV Rheinland y UL y un requisito previo para ellas�...
- Page 3 (ill. 1) Desbloqueo MC4 Unlocking MC4 Inserte las pestañas de desbloqueo Push the unlocking pins of PV-MS-PLS/1 de PV-MS-PLS1 en el clip de bloqueo onto the locking clips of the socket and del conector hembra y separe la separate the connection�...
- Page 4 Unlocking the TwinBox plug Inserte los conectores de desbloqueo Push the unlocking pins of del PV-MS-PLS/1 en las orejas de PV-MS-PLS/1 onto the locking clips of encastre de la hembra y extraiga la the MC4 socket and pull the socket out hembra MC4 y luego extraiga esta de of the plug housing of the TwinBox�...
