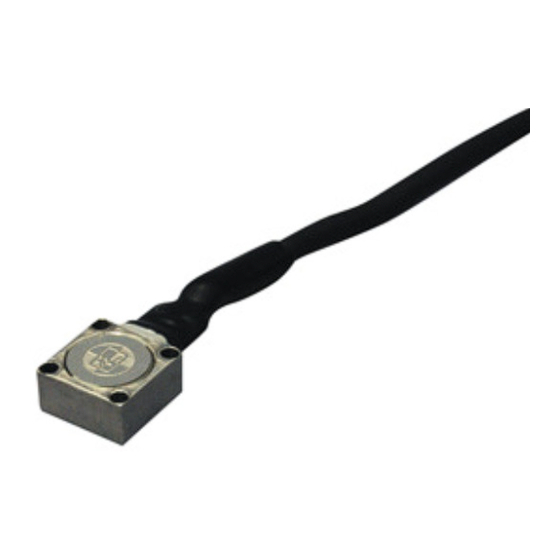

KYOWA PSS Series Instruction Manual

ＰＳＳ型 小型圧力センサ－取扱説明書
このたびは本製品をお買い上げいただきまして、 ありがとうご
ざいます。ご使用の前には、本書を必ずお読みください。
また、 お読みになったあとはいつでも見られるところに必ず保
管してください。
本書に記載の仕様 ・ 外観は予告なく変更させていいだく場合が
あります。最新情報は弊社ホームページをご確認ください。
1. 取扱説明書中のマークについて
ご使用される方の安全確保に関する重要な事項や機能確保に
関する事項にはマークをつけて記載していますので、 必ずお読
みください。
取扱を誤った場合，人体に重大な悪影響を及
警告
ぼす恐れがあります。
取扱を誤った場合，人体に悪影響を及ぼす恐
注意
れがあります。
注意
正しく動作させるための注意です。
2. 安全上のご注意
 過大圧力が負荷される可能性がある場合は、周囲に保護ケ
ースを設置し、安全を確保してください。
 許容過負荷を超える圧力をかけないでください。破裂する
恐れがあります。
 受感部に突起物をあてないでください。傷がつき破裂する
恐れがあります。
 取り外しは圧力が完全に解放されていることを確認してか
ら行ってください。
 接液部の材質はベリリウム銅を使用しています。本材質が
腐食する恐れのある液体、 気体への使用は避けてください。
 接液部の組立にエポキシ系の接着剤を使用しておりますの
で、有機溶剤の測定には使用できません。
 本製品は防水構造になっていませんので、水中で使用する
ことはできません。また、高温高湿の環境で長時間使用す
ることはできません。
 本変換器は修理不可能ですので、取扱いにはご注意くださ
い。
3. 取り付け・取り外し
 ケーブルは細く特に根元は弱いため、はんだ付けなどの場
合はケーブル中間部を指で押さえるか、接着剤で止めるな
どして、ケーブル根元に力がかからないようにしてくださ
い。
 PSS-AF,BF 型の大気開放孔は、 接着剤、 ゴミなどで塞がらな
いように注意してください。
警告
注意
注意
注意

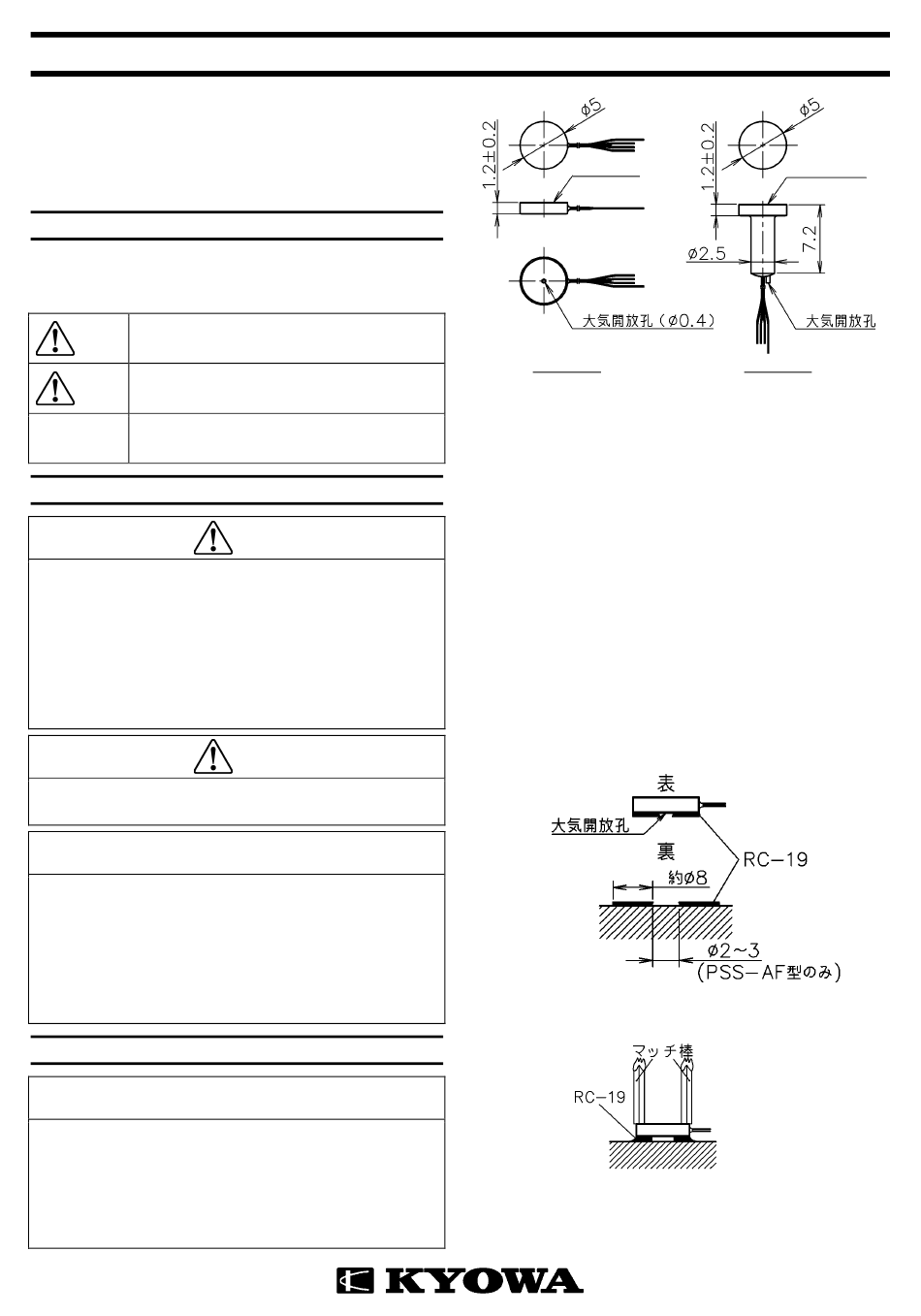

3.1 外形寸法
受圧面
PSS-AE,AF
※PSS-AE,BE 型は密閉型で、大気開放孔はありません。
3.2 PSS-AE,AF 型 取り付け
(1) 校正は本体を自由な状態で行っていますので、 固着すると
感度が変化することがあります。 したがって取り付けには
RC-19 接着剤(別売品)を使用してください。
(2) PSS-AF 型の場合は、取り付け箇所にφ2～3 の孔を開け、
大気開放してください。
(3) 取り付け箇所をサンドペーパ(#120 程度)で磨き、アセト
ン、塩化メチレンなどの溶剤で油脂などを拭い去ります。
(4) 表裏を確認してください。
表面－受圧面
裏面－赤印側
(5) 裏面と取り付け箇所に接着剤をマッチ棒などで均一に塗
り、 約３分間大気中に放置します (常温、 湿度 50％基準)。
このとき、PSS-AF 型は大気開放孔が接着剤で塞がらない
ように注意してください。
(6) 受圧面の中心部を押さえないように、 ２本のマッチ棒など
で外周部を同時に軽く押さえて接着してください。
(7) 取り付け箇所が多孔質などの場合には、 約１０分の間隔を
おいて接着剤を２回以上塗布してください。
IM-T-207D August 2023
受圧面
PSS-BE,BF
