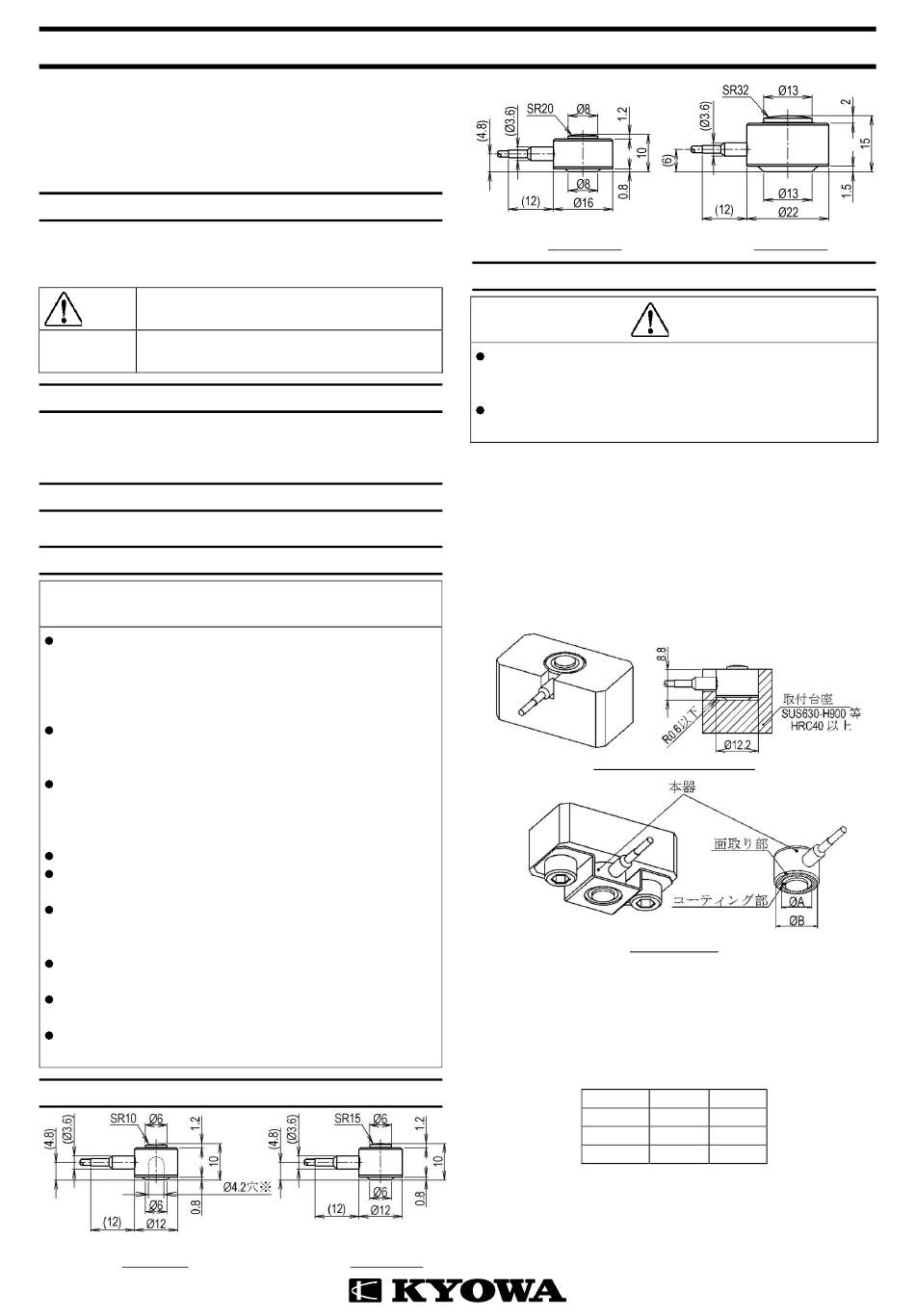

KYOWA LMC-A-5KN Instruction Manual

ＬＭＣ－Ａ型 小型圧縮型ロードセル─取扱説明書
このたびは本製品をお買い上げいただきまして， ありがとうご
ざいます。ご使用の前には，本書を必ずお読みください。
また， お読みになったあとはいつでも見られるところに必ず保
管してください。
本書に記載の仕様・外観は予告なく変更させていただく場合が
あります。最新情報は弊社ホームページをご確認ください。
1. 取扱説明書中のマークについて
ご使用になる方の安全確保に関する重要な事項や機能確保に
関する事項にはマークを付けて記載していますので， 必ずお読
みください。
取扱を誤った場合，人体に悪影響を及ぼす恐
注意
れがあります。
故障しないようにするための注意や正しく動
注意
作させるための注意を記載しています。
2. 製品の特長
本製品は，小型プレス機や圧入装置などの荷重測定・制御に適
した荷重変換器です。小型・軽量のため，機器への組込みが容
易にできます。
3. ご使用に際しての重要な注意
本製品は，水素環境下ではご使用できません。
4. 使用上の注意
本製品は中心軸に加わる荷重だけを感知する構造となっ
ています。取り付け方によっては測定精度に影響を与えま
すので，傾斜・横荷重，曲げモーメントなどが作用しない
ように取り付けてください。また，１゜以上の傾斜荷重が
加わると故障する場合がありますので注意してください。
本製品に急激な温度変化が加わったり， 直射熱が部分的に
あたった場合には，過渡的な出力変化が生じ，測定精度に
影響を及ぼす場合がありますので注意してください。
衝撃や振動がある環境下での本製品に加わる動的荷重は，
"静的負荷×加速度"となります。加速度が明確でない場
合には，動的荷重を十分に考慮された定格容量のものを使
用してください。
本製品を分解しないでください。
本製品上部に物を落としたり，衝撃を与えたりしないでく
ださい。
異常な出力値が表示された場合には， 直ちに計測を停止し
てください。システムとしてご使用の場合には，直ちにシ
ステムの運転を停止してください。
ケーブルは，使用状態において引っ張られる事の無いよう
に少したるませてください。
振動環境下で本製品を使用する場合は， ケーブルを本体の
近くで固定し，ケーブルの振動止めを施してください。
ケーブルの曲げ半径はケーブル外径の６倍以上としてく
ださい。
5. 外形寸法
※φ 4.2 穴には異物なきこと
（ピンなどの挿入は不可）
LMC-A-5KN
注意
LMC-A-10KN
LMC-A-20KN
6. 取り付け
本製品を取り付ける場合は， 確実な固定を行ってください。
固定が不十分ですと，傾斜・横荷重が生じた場合にすべる
危険があります。
本製品に許容過負荷を超える荷重が加わると，本製品の頭
部が陥没する危険があります。
6.1 取り付け
(１) 本製品は小型高容量であるため，定格負荷時には取付面
の面圧が高くなります。 取付台座の材質は， SUS630-H900
等の HRC40 以上の金属を使用してください。
(２) 取付面の面粗度は，6.3S 以上としてください。
(３) 本製品および取付面の油脂・ゴミを，アセトン・塩化メ
チレン等で拭き取ります。錆がある場合は#600 程度の紙
ヤスリで磨いてください。
(４) 面圧が高いため接着剤で取り付けず，図の取り付け例を
参考にしてください。
取り付け例１(5kN,10kN)
取り付け例２
注)取り付け例２のように，板金部品で本製品肩部を押さえ
て取り付ける場合は，コーティング部を避け，図のハッ
チング部を押さえてください。
肩部を押さえるときは，本製品の出力が 30×10
以上変化しないことを確認しながら取り付けてください。
また，頭部は 0.5mm 以上出るようにしてください。
容量
5kN,10kN
20kN
50kN
IM-T-276F 2021.7
LMC-A-50KN
注意
-6
ひずみ
A B
8.5 11
12.5 15
18.5 21
