KYOWA LMB-A Instruction Manual

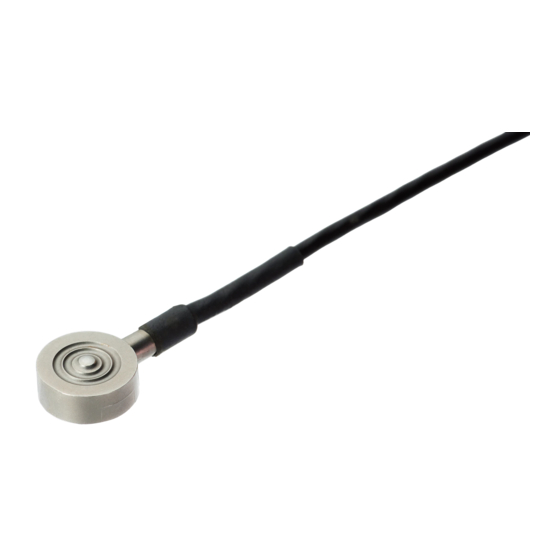

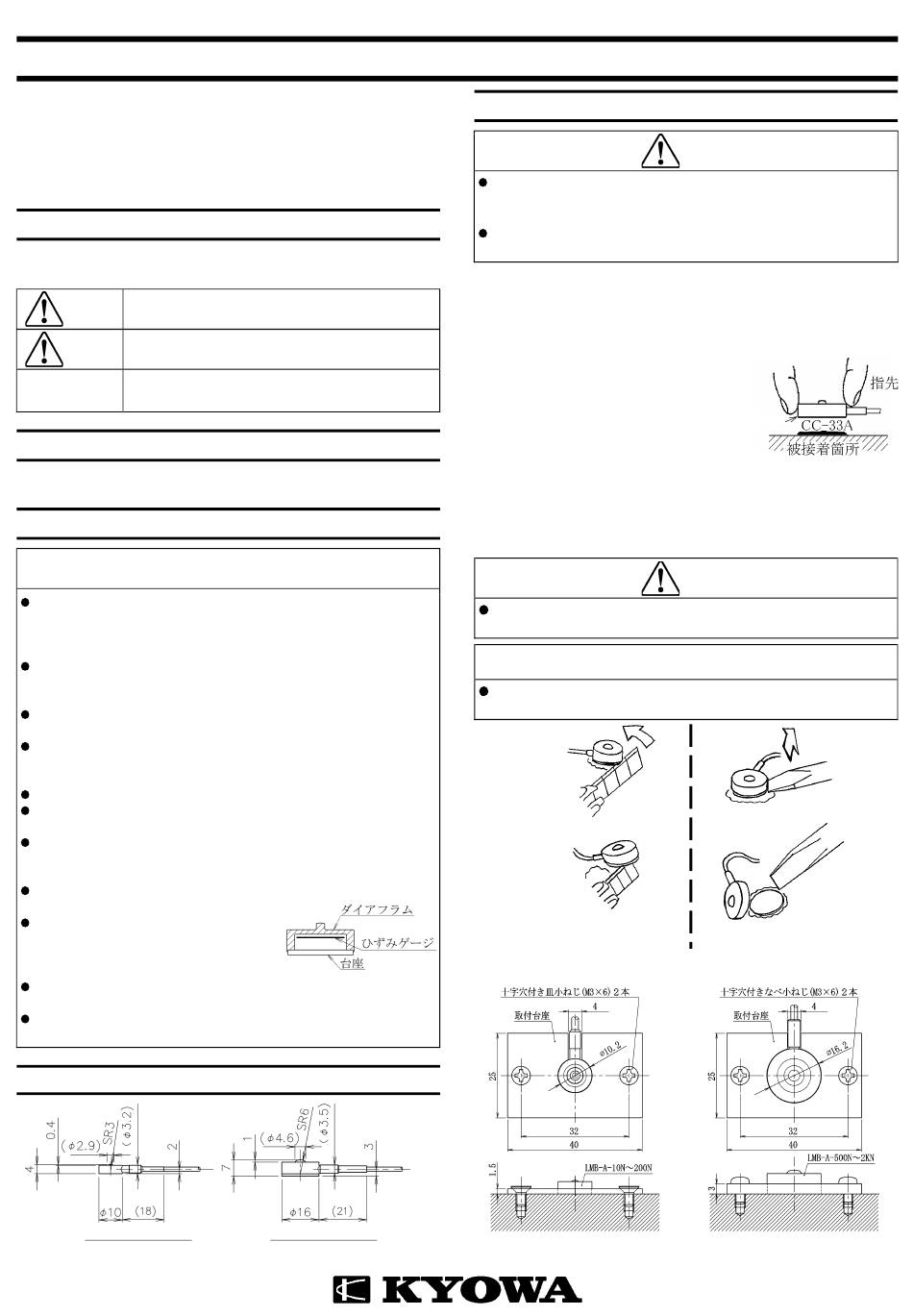

ＬＭＢ－Ａ型 小型圧縮型ロードセル─取扱説明書
このたびは本製品をお買い上げいただきまして，ありがとうござ
います。ご使用の前には，本書を必ずお読みください。
また，お読みになったあとはいつでも見られるところに必ず保管
してください。
本書に記載の仕様・外観は予告なく変更させていただく場合が
あります。最新情報は弊社ホームページをご確認ください。
1. 取扱説明書中のマークについて
ご使用になる方の安全確保に関する重要な事項や機能確保に関する
事項にはマークをつけて記載していますので， 必ずお読みください。
取扱を誤った場合，人体に重大な悪影響を及ぼす
警告
恐れがあります。
取扱を誤った場合，人体に悪影響を及ぼす恐れが
注意
あります。
故障しないようにするための注意や正しく動作
注意
させるための注意を記載しています。
2. ご使用に際しての重要な注意
本製品は，水素環境下ではご使用できません。
3. 使用上のご注意
本製品は中心軸に加わる荷重だけを感知する構造となっていま
す。取り付け方によっては測定精度に影響を与えますので，傾
斜・横荷重，曲げモーメントなどが作用しないように設置して
ください。
本製品に急激な温度変化が加わったり，直射熱が部分的に当た
った場合には過渡的な出力変化が生じ，測定精度に影響を及ぼ
す場合がありますので注意してください。
温度補償範囲を超えて使用される場合には，本器全体を断熱材
で保護し，温度補償範囲を超えないように注意してください。
衝撃や振動がある環境下での本器に加わる動的荷重は， "静的負
荷×加速度"となります。加速度が明確でない場合には，動的
荷重を十分に考慮された定格容量のものを使用してください。
本製品を分解しないでください。
本製品上部に物を落としたり，衝撃を与えたりしないでくださ
い。
異常な出力値が表示された場合には，直ちに計測を停止してく
ださい。システムとしてご使用の場合には，直ちにシステムの
運転を停止してください。
ケーブルは，使用状態において引張られる事の無いように少し
たるませてください。
本器は右図のように上部のダイアフラ
ムにひずみゲージを接着してあり，肉
厚が薄いので破損しないよう注意して
ください。
振動環境下で本器を使用する場合は，ケーブルを本体の近くで
固定し，ケーブルの振動止めを施してください。
ケーブル曲げ半径はケーブル外径の６倍以上としてください。
4. 外形寸法
LMB-A-10N～200N
注意
LMB-A-500N～2KN
5. 取り付け・取り外し
本製品を設置する場合には確実な固定を行ってください。固定
が不十分ですと，傾斜・横荷重が生じた場合にすべる危険があ
ります。
本製品に許容過負荷を超える荷重が加わると，本製品の頭部が
陥没する危険があります。
5.1 取り付け
(1) 接着するところの油脂・ゴミを，アセトン・塩化メチレン等
で拭き取ります。錆がある場合は#120 程度の紙ヤスリでみが
いてください。
(2) 図のように接着箇所に CC-33A を少量滴下し， マッチの軸先な
どで手早く薄くのばしてください。
(3) 製品本体を指先などで軽く 30 秒ほ
ど押さえてください。 ダイアフラム
は薄いですから指先は外周だけで
保持し， 中心部およびこの付近は押
さえないでください。
(4) 他の接着剤を使用する場合も同様の注意をしてください。
5.2 取り外し
本製品を取り外す時は，本製品と被接着箇所の間にカッターナ
イフなど鋭利な物を挿入して，本製品本体を削ぎ落とすように
外してください。
カッターナイフ使用時は，刃の破損，飛散に注意して
慎重に作業を行ってください。
ドライバを差し込んでこじると，ダイアフラムだけが
外れて を破損させる恐れがあります。
本製品
カッターナイフ
削ぎ落とすよう
に取り外してく
ださい。
○
5.3 取付台座を使用する方法
別売の取付台座 CFM を使用して下図のように取り付けます。
CFM-10B を使用した取付方法
注)図中の十字穴付き小ねじは各取付台座に付属されています。
IM-T-252G 2021.6
注意
LMB-A
警告
注意
ドライバ
こじると破損
させる可能性
があります
×
CFM-16B を使用した取付方法
