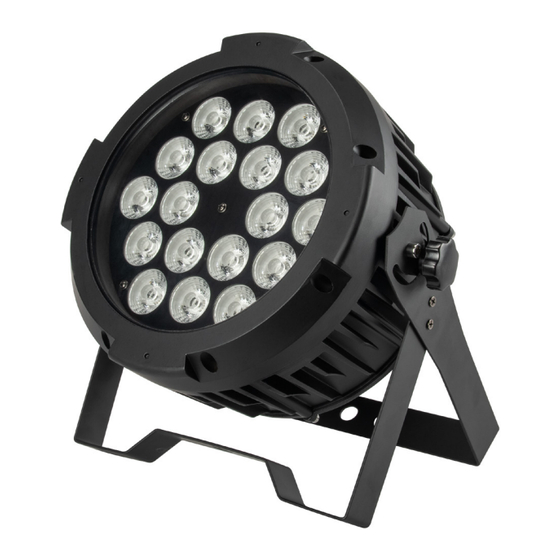

- Page 1 SERIES: LED PAR 18x10W IP65 ver.II User Manual Art No F7100441...
- Page 2 C O N T E N T INTRODUCTION SAFETY INFORMATION PRODUCT INFORMATION INSTALLATION CONNECTION DMX CHART WARNING! Use clamp to rig the fixture. WARNING! When clamping the fixture to a truss or other structure at any other angle than with the yoke hanging vertically downwards, use two clamps of half-coupler type.
- Page 3 I N T R O D U C T I O N THANK YOU FOR PURCHASING LED PAR. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. S A F E T Y I N F O R M AT I O N Please keep this User Manual In the event of serious ope- for future consultation.
- Page 4 P R O D U C T I N F O R M AT I O N Light source: Cooling: Passive 18x10W RGBW LEDs AC IN/OUT: IP65 specific Power consumption: 140W power connection Power supply voltage: 3-pin XLR Dedicated DMX 110-240V, 50/60Hz AC IP65 connection Operating modes: DMX512,...
- Page 5 The package includes: ❶ ❶ - LED PAR (1 pc.) ❷ - Connection cable for outdoor use (1 pc.) ❸ - DMX cable for Outdoor use (1 pc.) ❹ - Special plugs that prevent the penetration of moisture into unconnected connected power cables into unconnected power cables.
- Page 6 Diagram of connection of devices by DMX cable. Controller DMX 512 DMX 512 120Ω IMPORTANT! The maximum number of devices connected in series via power cable is 10 pcs. The connection is performed using power cable with power IP65 con- nector (included).
-
Page 7: Manual Menu
Manual menu D 001 CH 001-512 Channel CH 4 / CH 8A / CH 8b AU ( JUMP CHANGE ) 01-99 TEMPO FA ( GRADUAL CHANGE ) 01-99 TEMPO PU ( PULSATING ALTERNATING ) 01-99 TEMPO SO ( SOUND ACTIVATED ) 01- 99 SENSITIVITY 001-255 GREEN... - Page 8 D M X C H A R T 8 A CH 8 B CH Dimmer Dimmer Green Strobo Blue Green Macro color 000-049 Empty 050-099 Changing program jump 100-150 Gradually changing program 151-200 Pulsating alternating program 201-255 Sound activated on Speed macro color Speed from slow >...
- Page 10 S P I S T R E Ś C I WPROWADZENIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE O PRODUKCIE INSTALACJA POŁĄCZENIE TABLICA DMX OSTRZEŻENIE! Do zamocowania urządzenia należy użyć zacisku. OSTRZEŻENIE! Podczas mocowania urządzenia do kratownicy lub innej konstrukcji pod innym kątem niż z jarzmem zwisającym pionowo w dół, na- leży użyć...
-
Page 11: Informacje Dotyczące Bezpieczeństwa
W P R O W A D Z E N I E DZIĘKUJEMY ZA ZAKUP LED PAR. ZE WZGLĘDÓW BEZPIECZEŃ- STWA I W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY NALEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ. INFORMACJE DOTYC ZĄCE BEZ PIEC Z EŃST WA Niniejszą instrukcję obsługi na- dzenia należy natychmiast za- leży zachować... - Page 12 I N F O R M A C J A O P R O D U K C I E Źródło światła: Rodzaj obudowy: ABS 18x10W RGBW LED Chłodzenie: Pasywne Pobór mocy: 136W Wejście/wyjście AC: Napięcie zasilania: dedykowane połączenie IP65 110-240V, 50/60Hz AC 3-pinowe wejście/wyjście Tryby pracy: DMX512,...
- Page 13 Opakowanie zawiera: ❶ ❶ - LED PAR (1 szt.) ❷ - Przewód zasilający IP65 (1 szt.) ❸ - Przewód DMX IP65 (1 szt.) ❹ - Specjalne zatyczki, które zapobiegają przenikaniu wilgoci do niepodłączonych przewodów zasilających oraz przewodów DMX. (1 komplet) ❷...
- Page 14 Schemat połączenia urządzeń kablem DMX. Controller DMX 512 DMX 512 120Ω Podłączenie odbywa się za pomocą kabla zasilającego ze złączem IP65 (w zestawie). Urządzenie musi być obsługiwane przez wykwalifi- kowany personel. UWAGA! W przypadku uszkodzenia kabla nie należy podejmować prób naprawy.
- Page 15 Obsługa Menu D 001 CH 001-512 Kanał CH 4 / CH 8A / CH 8b AU ( ZMIANA SKOKOWA ) 01-99 TEMPO FA ( ZAMIAN STOPNIOWA ) 01-99 TEMPO PU ( PULSACYJNE ) 01-99 TEMPO SO ( AKTYWACJA DŹWIĘKIEM ) 01- 99 CZUŁOŚĆ...
- Page 16 050-099 Zmiana skokowa programu 100-150 Zmiana stopniowa prog. 151-200 Zmiana pulsacyjna 201-255 Aktywacja dźwiękiem Kolor makra prędkości Biały Prędkość od wolnej > szybkiej, muzyka włączona Czułość od wolnego > szybkiego FLASH-BUTRYM Sp.j. Skarbimierzyce 18 · 72-002 Dołuje · POLAND WWW.FLASH-BUTRYM.PL...
