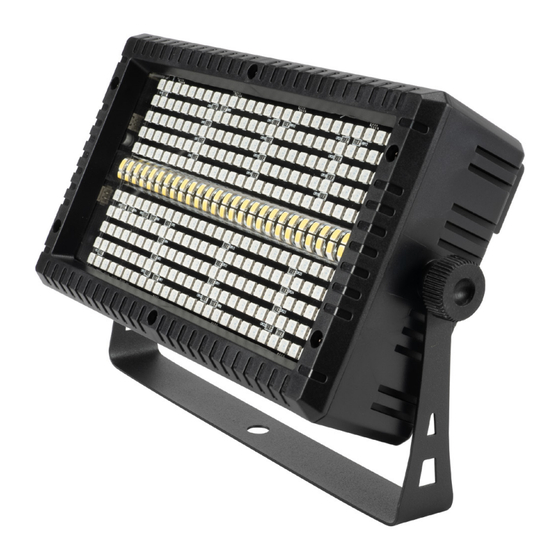

- Page 1 SERIES: LED STROBE MINI RGB+W User Manual Instrukcja Obsługi EAN [5905358808757] Art No F9700342...
-
Page 2: Table Of Contents
Pages: 2-11 Strony: 12-20 C O N T E N T S INTRODUCTION SAFETY INFORMATION PRODUCT INFORMATION INSTALLATION CONNECTION DMX CHART WARNING! Use clamp to rig the fixture. WARNING! When clamping the fixture to a truss or other structure at any other angle than with the yoke hanging vertically downwards, use two clamps of half-coupler type. -
Page 3: Introduction
I N T R O D U C T I O N THANK YOU FOR PURCHASING LED STROBE. FOR SAFETY RE- ASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CARE- FULLY READ THE INSTRUCTIONS. S A F E T Y I N F O R M AT I O N Please keep this User Manual In the event of serious ope- for future consultation. -
Page 4: Product Information
P R O D U C T I N F O R M AT I O N Light Source: DMX channel mode 280x5050 RGB + 56x5050 4/6/12/24/30 White LEDs IP Rating: IP20 Power consumption: 40W Housing made: Plastic+Alu Power supply voltage: ... -
Page 5: Connection
The package includes: ❶ - LED STROBE (1 pc) ❶ ❷ - Power cable type IEC C13 (1 pc) ❸ - User Manual (1 pc) ❷ User ❸ Manual C O N N E C T I O N The device is equipped with the following interfaces: 1. - Page 6 Diagram of connection of devices by DMX cable. Controller DMX 512 DMX 512 120Ω The connection is performed using power cable with IEC C13 connec- tor (included). The device must be operated by qualified personnel. CAUTION! In the case of cable damage do not attempt to repair. Repla- cement or repair can be made only on the manufacturer or by a person with appropriate permissions Using lamp, the change rate of power voltage should be within ±10%,...
- Page 7 Display Function Menu Content Value Function specification A001 001-512 The DMX512 address setting 12CH 4/6/12/24/30 Channel mode setting R255 000-255 Red dimming, from dark to bright G255 000-255 Green dimming, from dark to bright B255 000-255 Blue dimming, from dark to bright W255 000-255 White dimming, from dark to bright...
-
Page 8: Dmx Chart
D M X C H A R T 4 Channel Mode Channel Value Function Declaration 000-255 R Red dimming, from dark to bright 000-255 G Green dimming, from dark to bright 000-255 B Blue dimming, from dark to bright 000-255 W White dimming, from dark to bright 6 Channel Mode Channel... - Page 9 Channel Value Function Declaration 230-239 Sound mode 1, CH5 Select color 240-249 Sound mode 2, CH5 Select color 250-255 Sound mode 3, CH5 Select color Auto run effect: adjustment speed, from slow to fast. 000-255 Sound mode: adjustment sensitivity, from low to high (The highest sensitivity is the sensitivity set by the menu).
- Page 10 24 Channel mode Channel Value Function Declaration 000-255 R1 Red dimming, from dark to bright 000-255 G1 Green dimming, from dark to bright 000-255 B1 Blue dimming, from dark to bright CH 22 000-255 R8 Red dimming, from dark to bright CH 23 000-255 G8 Green dimming, from dark to bright...
- Page 12 S P I S T R E Ś C I WPROWADZENIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE O PRODUKCIE INSTALACJA POŁĄCZENIE TABLICA DMX OSTRZEŻENIE! Do zamocowania urządzenia należy użyć zacisku. OSTRZEŻENIE! Podczas mocowania urządzenia do kratownicy lub innej konstrukcji pod innym kątem niż z jarzmem zwisającym pionowo w dół, na- leży użyć...
- Page 13 W P R O W A D Z E N I E DZIĘKUJEMY ZA ZAKUP LED STROBE. ZE WZGLĘDÓW BEZPIE- CZEŃSTWA I W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY NA- LEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ. INFORMACJE DOTYC ZĄCE BEZ PIEC Z EŃST WA Niniejszą...
- Page 14 I N F O R M A C J A O P R O D U K C I E 280x5050 RGB + 56x5050 Stopień ochrony IP: IP20 Białe diody LED Obudowa wykonana: Pobór mocy: 40W ABS+Alu Napięcie zasilania: Chłodzenie: Aktywne 100-250V, 50/60Hz AC WEJŚCIE AC IN: IEC C13 Mieszanie RGBW,...
- Page 15 Opakowanie zawiera: ❶ - LED STROBE (1 szt.) ❶ ❷ - Kabel zasilający typu IEC C13 (1 szt.) ❸ - Instrukcja Obsługi (1 szt.) ❷ User Instrukcja ❸ Manual Obsługi P O Ł A C Z E N I E Urządzenie wyposażone jest w następujące interfejsy: 1.
- Page 16 Schemat połączenia urządzeń kablem DMX. Controller DMX 512 DMX 512 120Ω Podłączenie odbywa się za pomocą kabla zasilającego ze złączem IEC C13 (w zestawie). Urządzenie musi być obsługiwane przez wykwa- lifikowany personel. UWAGA! W przypadku uszkodzenia kabla nie należy podejmować prób naprawy.
- Page 17 Menu funkcji wyświetlacza Treść Wartość Specyfikacja funkcji A001 001-512 Ustawienie adresu DMX512 12CH 4/6/12/24/30 Ustawienie trybu kanału R255 000-255 Red dimming, od ciemnego do jasnego G255 000-255 Green dimming, od ciemnego do jasnego B255 000-255 Blue dimming, od ciemnego do jasnego W255 000-255 White dimming, od ciemnego do jasnego...
- Page 18 TA B L I C A D M X Tryb 4 Channel Kanał Wartość Funkcja 000-255 R Red dimming, od ciemnego do jasnego 000-255 G Green dimming, od ciemnego do jasnego 000-255 B Blue dimming, od ciemnego do jasnego 000-255 W White dimming, od ciemnego do jasnego Tryb 6 Channel Kanał...
- Page 19 Kanał Wartość Funkcja 221-229 Auto run effect-20, CH5 Wybór koloru 230-239 Sound mode 1, CH5 Wybór koloru 240-249 Sound mode 2, CH5 Wybór koloru 250-255 Sound mode 3, CH5 Wybór koloru Efekt automatycznego działania: regulacja prędkości, od wolnej do szybkiej. Tryb dźwięku: regulacja czułości, od 000-255 niskiej do wysokiej (najwyższa czułość...
- Page 20 W1 white dimming, od ciemnego do jasnego CH28 000-255 W2 white dimming, od ciemnego do jasnego CH29 000-255 W3 white dimming, od ciemnego do jasnego CH30 000-255 W4 white dimming, od ciemnego do jasnego FLASH-BUTRYM Sp.j. Skarbimierzyce 18 · 72-002 Dołuje · POLAND WWW.FLASH-BUTRYM.PL...
