Summary of Contents for Flash F7100443

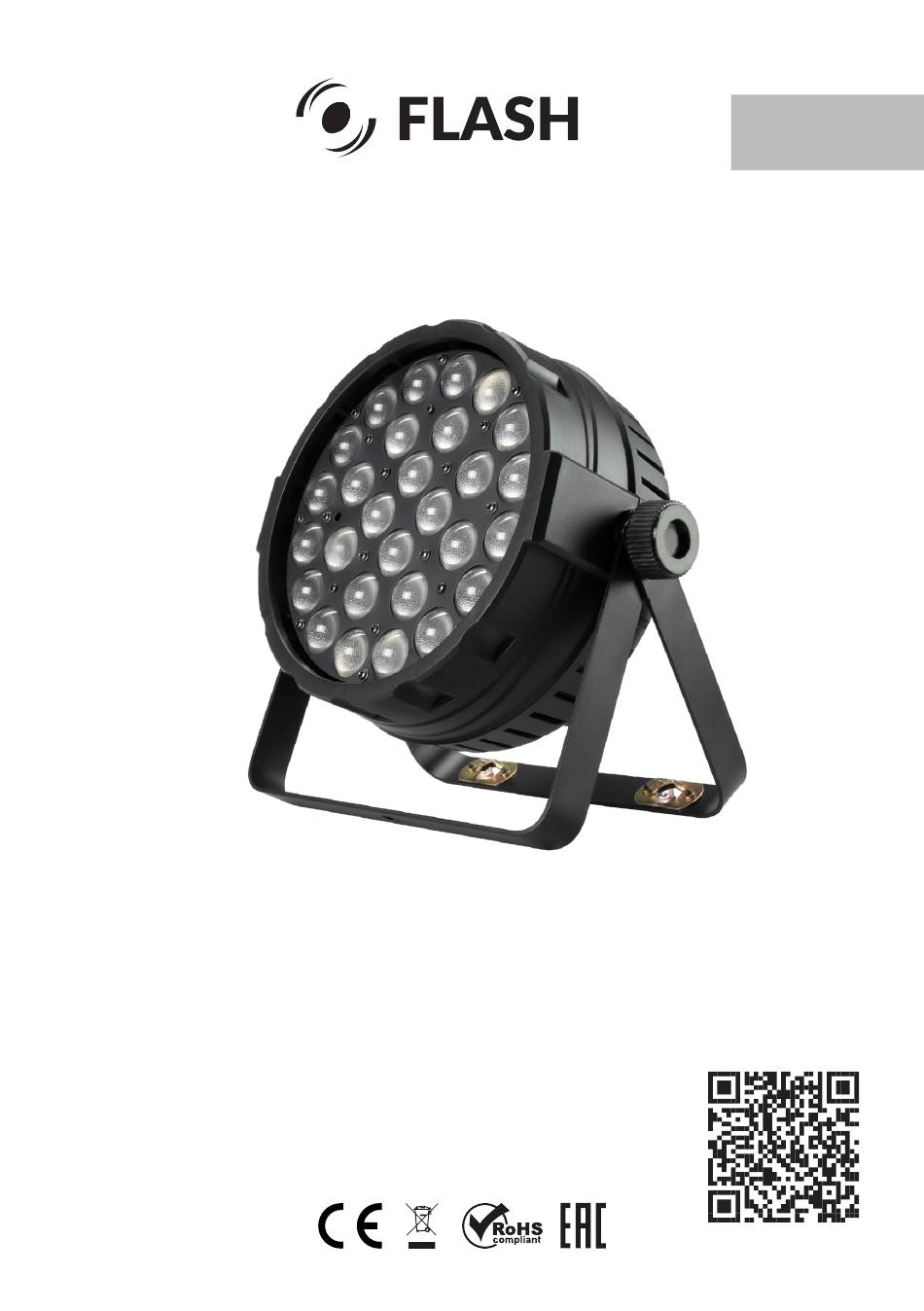

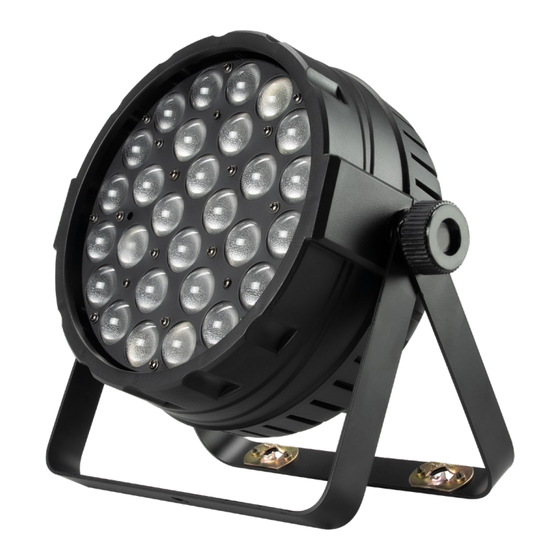

- Page 1 SERIES: LED PAR 28x10W RGBW ZOOM User Manual Instrukcja Obsługi Art No F7100443...
-
Page 2: Table Of Contents
Pages: 2-9 Strony: 10-16 C O N T E N T S INTRODUCTION SAFETY INFORMATION PRODUCT INFORMATION INSTALLATION CONNECTION DMX CHART WARNING! Use clamp to rig the fixture. WARNING! When clamping the fixture to a truss or other structure at any other angle than with the yoke hanging vertically downwards, use two clamps of half-coupler type. -
Page 3: Introduction
I N T R O D U C T I O N THANK YOU FOR PURCHASING LED PAR. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. S A F E T Y I N F O R M AT I O N Please keep this User Manual In the event of serious ope- for future consultation. -
Page 4: Product Information
P R O D U C T I N F O R M AT I O N Light Source: IP Rating: IP20 28x10W 4in1 RGBW LEDs Housing made: ABS Power consumption: 200W Cooling: Active Power supply voltage: AC IN/OUT: powerCon 90-260V, 50/60Hz AC 3-Pin XLR DMX Input/Output Macros (CTO, CTB,... -
Page 5: Connection
The package includes: ❶ ❺ ❶ - LED PAR (1 pc) User Manual ❷ - Power cable type powerCON (1 pc) ❸ - Omega bracket (1 pc) ❹ - IR Remote (1 pc) ❸ ❷ ❺ - User Manual (1 pc) ❹... - Page 6 Diagram of connection of devices by DMX cable. Controller DMX 512 DMX 512 120Ω IMPORTANT! The maximum number of devices connected in series via power cable is 5 pcs. The connection is performed using power cable with powerCON con- nector (included). The device must be operated by qualified personnel. CAUTION! In the case of cable damage do not attempt to repair.
- Page 7 MENU DESCRIPTION ADDR 001~XXX DMX address setting SP_1 ~ SP_5 ALON/(AU-A) Internal program (Alone) (Speed) AUTO IP1~8 SP_1 ~ SP_5 MODE MAST/(AU-M) Auto run (Master) (Speed) ALON /(SO-A) Sound control (Alone) SOUN IP1~8 MAST /(SO-M) Sound setting (Master) CH13/CH29/CH55/CH07 DMX Ch Mode setting M-XX Mic sensitivity setting CURV...
- Page 8 DMX CH DMX CH DMX CH DMX CH Function Mode 1 Mode 2 Mode 3 Mode 4 Value 0-255 Blue (intensity from 0% to 100%) 0-255 Blue fine 0-255 White (intensity from 0% to 100%) 0-255 White fine 0-255 Zoom (from max. to min.beam angle) 0-255 Zoom fine 0-255...
- Page 9 DMX CH DMX CH DMX CH DMX CH Function Mode 1 Mode 2 Mode 3 Mode 4 Value 0-255 Macro Color 0-15 No Function 16-31 32-47 Green 48-63 Blue 64-79 White 80-95 Red+Green 96-111 Red+Blue 112-127 Red+White 128-143 Green+Blue 144-159 Green+White 160-175 Blue+White...
- Page 10 DMX CH DMX CH DMX CH DMX CH Function Mode 1 Mode 2 Mode 3 Mode 4 Value Macro Run 0-15 No function 16-31 Macro Run 1 32-47 Macro Run 2 48-63 Macro Run 3 64-79 Macro Run 4 80-95 Macro Run 5 96-111 Macro Run 6...
- Page 12 S P I S T R E Ś C I WPROWADZENIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE O PRODUKCIE INSTALACJA POŁĄCZENIE TABLICA DMX OSTRZEŻENIE! Do zamocowania urządzenia należy użyć zacisku. OSTRZEŻENIE! Podczas mocowania urządzenia do kratownicy lub innej konstrukcji pod innym kątem niż z jarzmem zwisającym pionowo w dół, na- leży użyć...
- Page 13 W P R O W A D Z E N I E DZIĘKUJEMY ZA ZAKUP LED PAR. ZE WZGLĘDÓW BEZPIECZEŃ- STWA I W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY NALEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ. INFORMACJE DOTYC ZĄCE BEZ PIEC Z EŃST WA Niniejszą instrukcję obsługi na- dzenia należy natychmiast za- leży zachować...
- Page 14 I N F O R M A C J A O P R O D U K C I E Źródło światła: 13/29/55/07 28x10W 4w1 LED RGBW Stopień ochrony IP: IP20 Pobór mocy: 200W Rodzaj obudowy: ABS Napięcie zasilania: Chłodzenie: Aktywne 90-260V, 50/60Hz AC Wejście/wyjście AC: powerCon Makra (CTO, CTB,...
- Page 15 Opakowanie zawiera: ❶ ❺ Instrukcja ❶ - LED PAR (1 szt.) User Obsługi Manual ❷ - Kabel zasilający typu powerCON (1 szt.) ❸ - Uchwyt Omega (1 szt.) ❹ - Pilot IR (1 szt.) ❸ ❷ ❺ - Instrukcja Obsługi (1 szt.) ❹...
- Page 16 Schemat połączenia urządzeń kablem DMX. Controller DMX 512 DMX 512 120Ω WAŻNE! Maksymalna liczba urządzeń podłączonych pomiędzy sobą za pomocą kabla zasilającego wynosi 5 sztuk. Podłączenie odbywa się za pomocą kabla zasilającego ze złączem powerCON (w zestawie). Urządzenie musi być obsługiwane przez wy- kwalifikowany personel.
- Page 17 MENU DESCRIPTION ADDR 001~XXX DMX address setting SP_1 ~ SP_5 ALON/(AU-A) Internal program (Alone) (Speed) AUTO IP1~8 SP_1 ~ SP_5 MODE MAST/(AU-M) Auto run (Master) (Speed) ALON /(SO-A) Sound control (Alone) SOUN IP1~8 MAST /(SO-M) Sound setting (Master) CH13/CH29/CH55/CH07 DMX Ch Mode setting M-XX Mic sensitivity setting CURV...
- Page 18 DMX CH DMX CH DMX CH DMX CH Function Mode 1 Mode 2 Mode 3 Mode 4 Value 0-255 Blue fine 0-255 White (intensity from 0% to 100%) 0-255 White fine 0-255 Zoom (from max. to min.beam angle) 0-255 Zoom fine 0-255 Red zone 1 (intensity from 0% to 100%) 0-255...
- Page 19 DMX CH DMX CH DMX CH DMX CH Function Mode 1 Mode 2 Mode 3 Mode 4 Value 0-255 Macro Color 0-15 No Function 16-31 32-47 Green 48-63 Blue 64-79 White 80-95 Red+Green 96-111 Red+Blue 112-127 Red+White 128-143 Green+Blue 144-159 Green+White 160-175 Blue+White...
- Page 20 Dynamic Rotate 10 176-191 Dynamic Rotate 11 192-207 Dynamic Rotate 12 208-223 Dynamic Rotate 13 224-239 Dynamic Rotate 14 240-255 Dynamic Rotate 15 Dynamic Rotate Speed 0-255 from Slow To Fast FLASH-BUTRYM Sp.j. Skarbimierzyce 18 · 72-002 Dołuje · POLAND WWW.FLASH-BUTRYM.PL...
