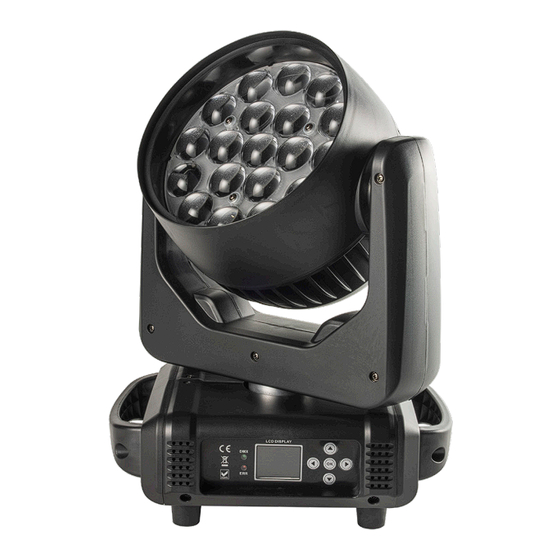

- Page 1 User Manual Instrukcja Obsługi MH-WASH LED 1915 ZOOM v2203 P7100567...
-
Page 2: Safety Information
User Manual •Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING MH-WASH LED 1915 ZOOM v2203. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. the device is from 18°C to 40°C. Operating 2. SAFETY INFORMATION temperature of the device from 18°C to 50°C. -
Page 3: Product Information
MH-WASH LED 1915 ZOOM v2203 • Art No P7100567 3. PRODUCT INFORMATION Light Source: 19pcs x 15W 4in1 LED Power supply: 100-245V AC, 50-60Hz Power consumption: 300W PAN range: 5400 Net Weight: 7,6 kg TILT range: 2700 Weight with packaging: 55 kg ... -
Page 4: Voltage Specification
User Manual •Instrukcja Obsługi 5.2 Voltage specification Input Voltage Total Power Frequency 100~245V 300W 50/60Hz 5.3 Connecting power supply Make sure that the power grid supply The connection is performed using power cable with PowerCon connector parameters are consistent with device parameters and limitations are not ( i n c l u d e d ) . -
Page 5: Setting Interface
MH-WASH LED 1915 ZOOM v2203 • Art No P7100567 6. SETTING INTERFACE Options Instructions 001-512 from machine status: receive DMX signal from console or host Press „ok” to enter edit status. At this time, select the hundreds place, press „up” and „down”. DMX address The key changes the address code. -
Page 6: Dmx Channels
User Manual •Instrukcja Obsługi 7. DMX CHANNELS Setting 16 CH Mode Channel Function Tilt P/T Speed Dimmer Red (R) group 1 Green (G) group 1 Blue (B) group 1 White (W) group 1 Strobo Zoom Function mode Functional mode speed Pan Fine Tilt Fine Rest(255) - Page 7 MH-WASH LED 1915 ZOOM v2203 • Art No P7100567 24 CH Mode Channel Function Tilt P/T Speed Dimmer Red (R) group 1 Green (G) group 1 Blue (B) group 1 White (W) group 1 Red (R) group 2 Green (G) group 2 Blue (B) group 2 White (W) group 2 Red (R) group 3...
- Page 8 User Manual •Instrukcja Obsługi O S T R Z E Ż E N I E ! UWAGA! MH-WASH LED 1915 ZOOM v2203 posiada mocny silnik obrotu „pan”. Reakcja na moment obrotowy, gdy głowica zostanie nagle panoramowana, może spowodować ruch podstawy, jeśli urządzenie stoi niezabezpieczone na powierzchni. Nie należy włączać zasilania do głowicy, chyba że podstawa jest bezpiecznie przymocowana do powierzchni lub zabezpieczona linką...
-
Page 9: Informacje O Produkcie
MH-WASH LED 1915 ZOOM v2203 • Art No P7100567 Dziękujemy za zakup urządzenia . Ze względów MH-WASH LED 1915 ZOOM v2203 bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. Temperatura 2. ZASADY BEZPIECZENSTWA przechowywania urządzenia wynosi ... -
Page 10: Specyfikacja Zasilania
User Manual •Instrukcja Obsługi 5. POLACZENIA GROUND DMX + Urządzenie wyposażone jest w następujące DMX - interfejsy: 1. DMX (wejście/wyjście) – złącza: XLR 3-pin ŻEŃSKI MĘSKI 2. Zasilanie (wejście/wyjście) – złącze: powerCON GROUND DMX - 5.1 Podłączenie sygnału DMX DMX + Połączenie odbywa się... - Page 11 MH-WASH LED 1915 ZOOM v2203 • Art No P7100567 6. USTAWIENIA INTERFEJSU Opcje Wyjaśnienie 001-512 od statusu maszyny: odbierz sygnał DMX z konsoli lub hosta Naciśnij „ok” aby wejść w stan edycji. W tym momencie wybieramy setki miejsc, naciskamy „góra” i „dół”. DMX address Klucz zmienia kod adresowy.
- Page 12 User Manual •Instrukcja Obsługi 7. KANAŁY DMX Ustawienia Tryb 16 CH Kanał Funkcja Tilt Szybkość P/T Dimmer Czerwony (R) grupa 1 Zielony (G) grupa 1 Niebieski (B) grupa 1 Biały (W) grupa 1 Strobo Zoom Tryb funkcji Prędkość trybu funkcjonalnego Pan Fine Tilt Fine Rest(255)
- Page 13 MH-WASH LED 1915 ZOOM v2203 • Art No P7100567 Tryb 24 CH Channel Function Tilt Szybkość P/T Dimmer Czerwony (R) grupa 1 Zielony (G) grupa 1 Niebieski (B) grupa 1 Biały (W) grupa 1 Czerwony (R) grupa 2 Zielony (G) grupa 2 Niebieski (B) grupa 2 Biały (W) grupa 2 Czerwony (R) grupa 3...
- Page 14 User Manual •Instrukcja Obsługi...
- Page 15 MH-WASH LED 1915 ZOOM v2203 • Art No P7100567...
- Page 16 F7100567 www.flash-butrym.pl...
