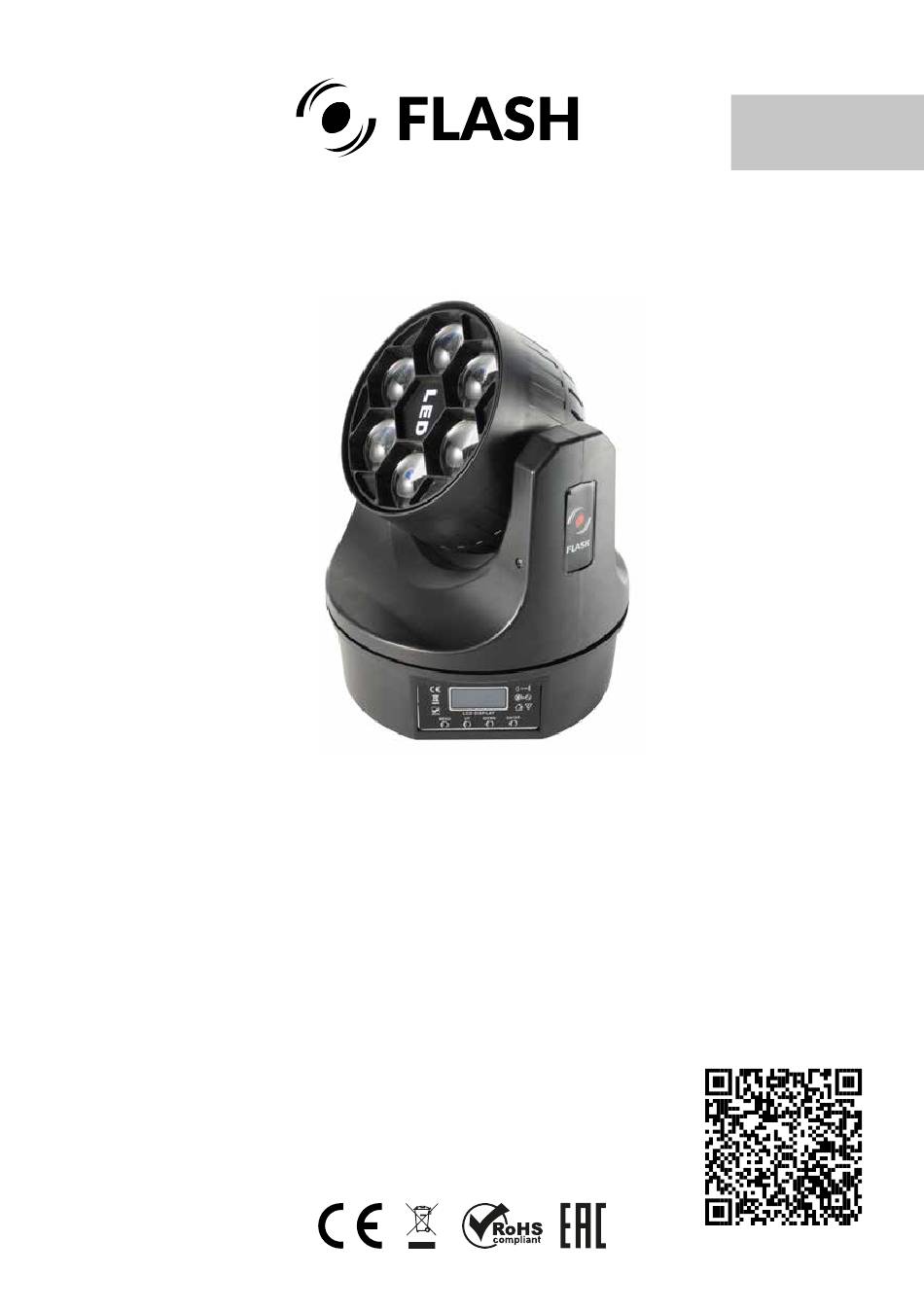

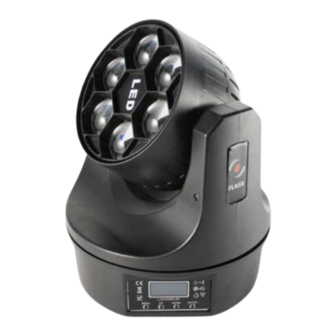

- Page 1 SERIES: LED Moving Head 6x15W OSRAM RGBW 4in1 KALEIDOSKOPE Big-EYE User Manual Instrukcja Obsługi ver.11.21 Art No F7100548...
-
Page 2: Table Of Contents
Pages: 2-7 Strony: 8-13 C O N T E N T S INTRODUCTION SAFETY INFORMATION PRODUCT INFORMATION INSTALLATION CONNECTION DMX CHART WARNING! The Led Moving Head (LMH) has a powerful pan and tilt mo- tor. The torque reaction when the head is panned suddenly can cause the base to move if the fixture is standing unsecured on a surface. -
Page 3: Introduction
I N T R O D U C T I O N THANK YOU FOR PURCHASING 6x15W OSRAM. FOR SAFETY RE- ASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CARE- FULLY READ THE INSTRUCTIONS. S A F E T Y I N F O R M AT I O N Please keep this User Manual In the event of serious ope- for future consultation. -
Page 4: Product Information
P R O D U C T I N F O R M AT I O N Light source: Number of DMX channels: 6x15W OSRAM RGBW 4in1 11/16 Power consumption: 100W IP Rating: IP20 Power supply voltage: Housing type: ABS 100-245V, 50/60Hz AC Cooling: Active PAN range of motion: 540°... -
Page 5: Connection
C O N N E C T I O N The device is equipped with the following interfaces: 1. DMX (in/out): XLR 3(5)-pin socket 2. Power (in/out): powerCON socket The connection is performed using cable with XLR-female -> XLR-Male plugs. CAUTION! At the last fixture, the SHIELD DMX signal has to be terminated... - Page 6 The connection is performed using power cable with powerCON con- nector (included). The device must be operated by qualified personnel. CAUTION! In the case of cable damage do not attempt to repair. Repla- cement or repair can be made only on the manufacturer or by a person with appropriate permissions Using lamp, the change rate of power voltage should be within ±10%, if the voltage is too high, it will shorten the light’s life;...
-
Page 7: Dmx Chart
TA B L I C A D M X CH NR MODE 11 CH MODE 16 CH TILT PAN FINE LENS ROTO TILT 001-127 Position lens 128-191 Roto Right fast -> slow 192-255 Roto Left fast -> slow DIMMER TILT FINE PAN / TILT SPEED LENS ROTO 001-127 Position lens... - Page 8 Z A W A R T O Ś Ć WPROWADZENIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE O PRODUKCIE INSTALACJA PODŁĄCZENIE TABLICA DMX OSTRZEŻENIE! Ruchoma Głowica (RG) jest wyposażona w mocny silnik obrotu i pochylenia. Reakcja momentu obrotowego podczas nagłego obro- tu głowicy może spowodować ruch podstawy, jeśli urządzenie stoi nieza- bezpieczone na powierzchni.
- Page 9 W P R O W A D Z E N I E DZIĘKUJEMY ZA ZAKUP RUCHOMEJ GŁOWICY LED. ZE WZGLĘ- DÓW BEZPIECZEŃSTWA I W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY NALEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI. IN FORMAC JE DOTYCZ ĄCE BEZ PI ECZ EŃS TWA Niniejszą...
- Page 10 I N F O R M A C J A O P R O D U K C I E Źródło światła: Ilość kanałów DMX: 6x15W OSRAM RGBW 4in1 11/16 Pobór mocy: 100W IP Rating: IP20 Napięcie zasilania: Rodzaj obudowy: ABS 100-245V, 50/60Hz AC ...
- Page 11 P O Ł A C Z E N I E Urządzenie wyposażone jest w następujące interfejsy: 1. DMX (wejście/wyjście) – złącza: XLR 3-pin 2. Zasilanie (wejście/wyjście) – złącze: powerCON Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński (Female) -> XLR-Męski (Male) OSTROŻNIE! Na ostatnim urzą- SHIELD dzeniu sygnał...
- Page 12 Podłączenie odbywa się za pomocą kabla zasilającego ze złączem powerCON (w zestawie). Urządzenie musi być obsługiwane przez wy- kwalifikowany personel. UWAGA! W przypadku uszkodzenia kabla nie należy podejmować prób naprawy. Wymiana lub naprawa może być wykonana wyłącznie u pro- ducenta lub przez osobę z odpowiednimi uprawnieniami. Specyfikacja zasilania.
- Page 13 TA B L I C A D M X NR KANAŁU TRYB 11 CH TRYB 16 CH TILT PAN FINE LENS ROTO TILT 001-127 Position lens 128-191 Roto Right fast -> slow 192-255 Roto Left fast -> slow DIMMER TILT FINE PAN / TILT SPEED LENS ROTO 001-127 Position lens...
- Page 16 FLASH-BUTRYM Sp.j. Skarbimierzyce 18 · 72-002 Dołuje · POLAND WWW.FLASH-BUTRYM.PL...
