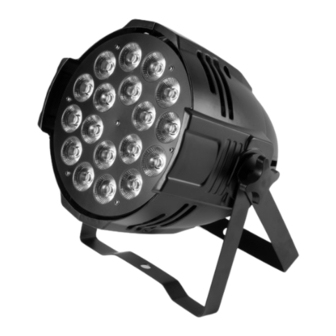

- Page 1 SERIES: LED PAR 64 18x15W RGBWA+UV 6in1 ALU User Manual Instrukcja Obsługi Art No F7100325...
-
Page 2: Table Of Contents
Pages: 2-7 Strony: 8-16 C O N T E N T S INTRODUCTION SAFETY INFORMATION PRODUCT INFORMATION INSTALLATION CONNECTION DMX CHART WARNING! Use clamp to rig the fixture. WARNING! When clamping the fixture to a truss or other structure at any other angle than with the yoke hanging vertically downwards, use two clamps of half-coupler type. -
Page 3: Introduction
I N T R O D U C T I O N THANK YOU FOR PURCHASING LED PAR. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. S A F E T Y I N F O R M AT I O N Please keep this User Manual In the event of serious ope- for future consultation. -
Page 4: Product Information
P R O D U C T I N F O R M AT I O N Light Source: IP Rating: IP20 18x15W 6in1 RGBW+UV LEDs Housing made: ABS Power consumption: 192W Cooling: Active Power supply voltage: AC IN: 110-240V, 50/60Hz AC Integrated power Cord Operating modes: DMX512,... -
Page 5: Connection
C O N N E C T I O N The device is equipped with the following interfaces: 1. DMX (in/out): XLR 3-pin socket 2. Power (in/out): powerCON socket The connection is performed using cable with XLR-female -> XLR-Male plugs. SHIELD SIGNAL (+) SIGNAL (-) - Page 6 Diagram of connection of devices by DMX cable. Controller DMX 512 DMX 512 120Ω The connection is performed using integrated power cord. The device must be operated by qualified personnel. CAUTION! In the case of cable damage do not attempt to repair. Repla- cement or repair can be made only on the manufacturer or by a person with appropriate permissions Using lamp, the change rate of power voltage should be within ±10%,...
- Page 7 SEQUENCE NR CONTENT VALUE DESCRIPTION A001 001-512 DMX 512 ADRES SETING 10 CH 6CH / 10CH CHANEL SETINGS 1-8 – COLOR 9 – JUMP COLOR AU 1 / SOUND 1-11 / SOUND 10 – PULSE COLOR 11 – GRADUAL COLOR / SOUND –...
-
Page 8: Dmx Chart
S P I S T R E Ś C I WPROWADZENIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE O PRODUKCIE INSTALACJA POŁĄCZENIE TABLICA DMX OSTRZEŻENIE! Do zamocowania urządzenia należy użyć zacisku. OSTRZEŻENIE! Podczas mocowania urządzenia do kratownicy lub innej konstrukcji pod innym kątem niż z jarzmem zwisającym pionowo w dół, na- leży użyć... - Page 9 W P R O W A D Z E N I E DZIĘKUJEMY ZA ZAKUP LED PAR. ZE WZGLĘDÓW BEZPIECZEŃ- STWA I W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY NALEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ. INFORMACJE DOTYC ZĄCE BEZ PIEC Z EŃST WA Niniejszą instrukcję obsługi na- dzenia należy natychmiast za- leży zachować...
- Page 10 I N F O R M A C J A O P R O D U K C I E Źródło światła: Stopień ochrony IP: IP20 18x15W 6w1 LED RGBW+UV Rodzaj obudowy: ABS Pobór mocy: 192W Chłodzenie: Aktywne Napięcie zasilania: Wejście AC: 110-240V, 50/60Hz AC Zintegrowany przewód...
- Page 11 P O Ł A C Z E N I E Urządzenie wyposażone jest w następujące interfejsy: 1. DMX (wejście/wyjście) – złącza: XLR 3-pin 2. Zasilanie (wejście) – złącze: Zintegrowany przewód zasilający Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński (Female) -> XLR-Męski (Male) SHIELD SIGNAL (+) SIGNAL (-)
- Page 12 Schemat połączenia urządzeń kablem DMX. Controller DMX 512 DMX 512 120Ω Podłączenie odbywa się za pomocą zintegrowanego przewodu zasila- jącego. Urządzenie musi być obsługiwane przez wykwalifikowany per- sonel. UWAGA! W przypadku uszkodzenia kabla nie należy podejmować prób naprawy. Wymiana lub naprawa może być wykonana wyłącznie u pro- ducenta lub przez osobę...
- Page 13 SEKWENCJA NR ZAWARTOŚĆ WARTOŚĆ OPIS A001 001-512 USTAWIENIE ADRESU DMX 512 10 CH 6CH / 10CH USTAWIENIE KANAŁÓW 1-8 – KOLOR 9 – SKOK KOLORU AU 1 / SOUND 1-11 / SOUND 10 – PULSACJA KOLORU 11 – STOPNIOWY KOLOR / DŹWIĘK - STEROWANIE GŁOSEM SP 00 00 –...
- Page 16 FLASH-BUTRYM Sp.j. Skarbimierzyce 18 · 72-002 Dołuje · POLAND WWW.FLASH-BUTRYM.PL...
