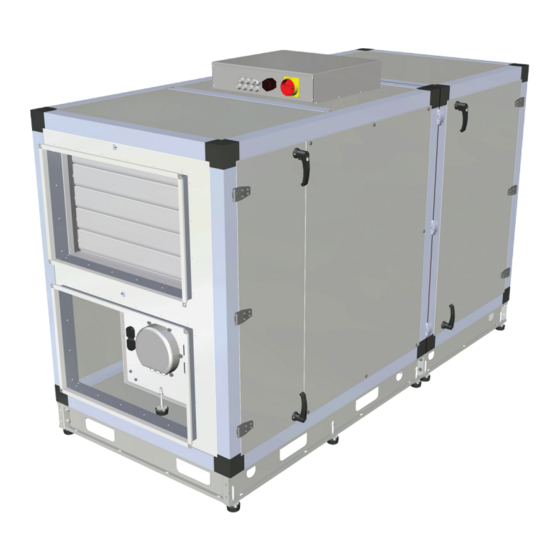

Salda GAGRIS1808 0060B Technical Manual
Ahu with heat recovery
Source: salda.lt/en, vetter-lufttechnik.de
Table of Contents
Advertisement
Quick Links
Библиотека СОК
REKUPERATORINIAI ĮRENGINIAI
ВЕНТИЛЯЦИОННЫЕ АГРЕГАТЫ С РЕКУПЕРАЦИЕЙ ТЕПЛА
AHU WITH HEAT RECOVERY
LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINNUNG
RIS 5500HE EC 3.0
RIS 5500HE EC 3.0 SSK*
RIS 5500HW EC 3.0
RIS 5500HW EC 3.0 SSK*
*Integruotos šviežio ir ištraukiamo oro sklendės su elektrinėmis pavaromis
*Интегрированные клапаны приточного и вытяжного воздуха с электродвигателями
*Integrated fresh and exhaust air valves with electric actuators
*Eingebaute Außen- und Fortluftklappen mit Antrieb
Įmonė pasilieka teisę keisti techninius duomenis
Subject to technical modification
GAGRIS1808_0060B
GAGRIS1861_0060B
GAGRIS1809_0061B
GAGRIS1862_0061B
Techninis vadovas
Техническое руководство
Technical manual
Bedienungsanleitung
Änderungen in Konstruktion und Design sind vorbehalten
Производитель оставляет за собой право усовершенствования технических данных
[ lt ]
[ ru ]
[ en ]
[ de ]
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Salda GAGRIS1808 0060B
Summary of Contents for Salda GAGRIS1808 0060B

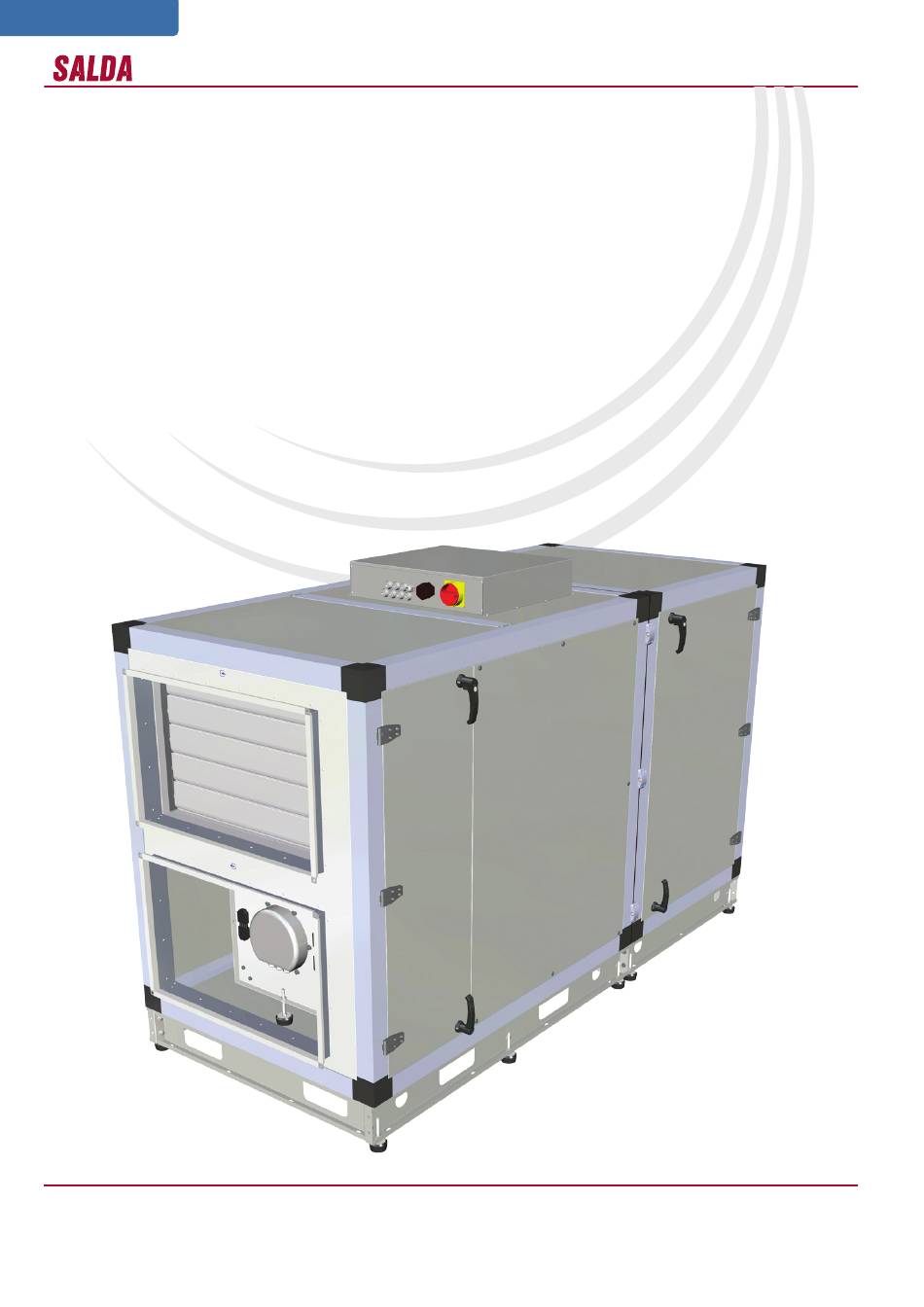

- Page 1 Библиотека СОК REKUPERATORINIAI ĮRENGINIAI ВЕНТИЛЯЦИОННЫЕ АГРЕГАТЫ С РЕКУПЕРАЦИЕЙ ТЕПЛА AHU WITH HEAT RECOVERY LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINNUNG RIS 5500HE EC 3.0 GAGRIS1808_0060B RIS 5500HE EC 3.0 SSK* GAGRIS1861_0060B RIS 5500HW EC 3.0 GAGRIS1809_0061B RIS 5500HW EC 3.0 SSK* GAGRIS1862_0061B *Integruotos šviežio ir ištraukiamo oro sklendės su elektrinėmis pavaromis *Интегрированные...
-
Page 2: Table Of Contents
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK [ lt ] [ ru ] Turinys Содержание Transportavimas irsaugojimas Транспортировка и хранение Aprašymas Описание Apsaugos priemonės Меры предосторожности Sudėtinės dalys Компоненты Darbo sąlygos Условия работы Aptarnavimas Обслуживание Filtrai Фильтры Ventiliatorius Вентилятор... -
Page 3: Sudėtinės Dalys
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK [ en ] [ de ] Contents Inhalt Transportation and storage Transport und Lagerung Description Beschreibung Safety precautions Schutzmassnahmen Components Bestandeile des Gerätes Operating conditions Betriebsbedingungen Maintenance Bedienung Filters Filter Ventilator Heat exchanger Wärmetauscher... -
Page 4: Aptarnavimas
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK • Visi įrenginiai yra supakuoti gamykloje taip, • Все оборудование упаковано так, чтобы вы- • All units are packed in the factory to with- • Alle Geräte sind werksseitig so verpackt, держало... -
Page 5: 10. Šilumokaitis
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK įrenginyje, atvėso šildytuvas. Taip pat įsitikinkite, механическое движение и удостоверьтесь, что has cooled down and the restart is not possible. Ventilator ordnungsgemäß stillsetzen und vom kad atsitiktinis įrenginio įjungimas - neįmanomas. случайное... -
Page 6: Techniniai Duomenys
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK sprogimui pavojingoje aplinkoje. • Запрещается использование устройств в по- explosive environment. • Die Geräte dürfen nicht in einer explosionsge- • Įrenginys pagamintas tiekti/traukti tik švarų тенциально взрывоопасной среде. • Unit is designed to supply/extract only clean fährdeten Atmosphäre betrieben werden. -
Page 7: Filtrai
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK • Prieš pradedant aptarnavimo ar remonto • Перед началом работ по обслуживанию или • Be sure the unit is disconnected from power • Wird einmal jährlich gereinigt. darbus įsitikinkite, ar įrenginys atjungtas nuo ремонту... -
Page 8: Montavimas
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK - fazė/įtampa - фаза/напряжение ~3,400 [50 Hz/VAC] - phase/voltage Šildytuvas - Phase/Spannung SVS 800x500, Нагреватель Heizregister Comfort Box 800x500 - naudojama galia Heater - потребляемая мощность 30,0 [kW] - power consumption - Leistungsaufnahme - fazė/įtampa - фаза/напряжение... -
Page 9: Drenažas
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK Šalinimo вытяжной exhaust abluft Plotis Ширина L [mm] Width Breite Aukštis Высота H [mm] Height Höhe Gylis Глубина Filtrų klasė ir matmenys L2 [mm] Depth Класс фильтров и Tiefe размеры Filter class and dimen- sions Tiekimo... -
Page 10: Sudėtinių Dalių Schema
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK - Montavimo darbus turėtų atlikti tik patyrę ir - Монтажные работы должны выполняться - Installing should only be performed by qualified - Die Montage darf nur durch ausgebildetes and trained staff. und eingewiesenes Fachpersonal durchgeführt только... -
Page 11: Priedai
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK When AHU (1) is already placed the draining Nach dem Montieren des WRG-Ventilators Pastačius rekuperatorių (1) reikia prijungti Установив рекуператор (1) к стене, надо system has to be connected. In order to do that (1) an der Wand muß... -
Page 12: Comfort Box Prijungimo Variantai
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK IV - ištraukiamo oro ventiliatorius IV - вентилятор вытяжного воздуха PV - tiekiamo oro ventiliatorius PV - вентилятор приточного воздуха IV - extract air fan IV - Abluftventilator PR - plokštelinis šilumokaitis PR - пластинчатый... -
Page 13: Ava/Avs Prijungimo Variantai
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK 1141 Stačiakampis kanalinis slopintuvas Глушитель для прямоугольных Skirtuminio slėgio keitiklis каналов 3-eigis vožtuvas Pamaišymo mazgas Дифференциальный датчик Elektrinė pavara Rectangular duct silencer 3-ходовой клапан Блок смешивание давления Электромоторный привод Schalldämpfer für rechteckige Differential pressure transmitter 3-way valve Electromotoric actuator... - Page 14 RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK Freoninis(*2) arba vandeninis(*1) aušintuvas* Фреоны(*2) или водяной(*1) охладитель* Freon(*2) or water(*1) cooler* Freon(*2) oder Wasser(*1)-Kühler* *PASTABA: Naudojant vandeninį šildytuvą, freoninio aušintuvo jungimas negalimas. Žiūrėti skyri- aus „Rekomendacijos sistemos derinimui“ punktą „Elektrinis/vandeninis tiekiamo oro šildytuvas“. *ВНИМАНИЕ: Используя...
-
Page 15: Sistemos Apsauga
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK PASTABA: Naudojant elektrinį šildytuvą, pateiktas jungimas negalimas. Žiūrėti sky- riaus „Rekomendacijos sistemos derinimui“ punktą „Elektrinis/vandeninis tiekiamo oro šildytuvas“. ВНИМАНИЕ: Используя электрический нагреватель, данное подключение не допускается. Смотрите раздел “Рекомендации по наладке... -
Page 16: Agregato Naudojimas Bms Tinkle
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK liuojama ne vien tik pagal tiekiamąjį oro tempe- открывается обходная заслонка или, если в sensor, but also according to the extracted air dargestellt. ratūros jutiklį, bet ir pagal ištraukiamąjį (kaip šią устройстве... -
Page 17: Modbus Adresai
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK tiklį (ištraukiamo oro) (tuo atveju, kai neprijungti устройство работает тогда, когда температура Sommerbetriebsart genannt. slėgio keitikliai). забираемого наружного воздуха ниже Der Benutzer kann die Motorgeschwindigkeit установленной температуры (см. Описание in drei Stufen (Stufengeschwindigkeiten werden FLEX, пункт... - Page 18 RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK Rekuperatorius gali būti prijungiamas prie BMS Рекуператор может быть подключен к сети The recuperator can be connected to the BMS Der Rekuperator kann an einen BMS-Netz tinklo naudojant ModBus protokolą . BMS, использую...
-
Page 19: Rekomendacijos Sisistemos Derinimui
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK P a v. 4 Р и с . 4 F i g . 4 A b b . 4 Mikrojungikliai 1 ir 2 Микровыключатели 1 и 2 Microswitches 1 and 2 Mikroschalter 1 und 2 Pavadini- Funkcija ModBus... -
Page 20: Elektrinis Švok Agregato Prijungimas
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK [ lt ] - Šildytuvo indikacija [ ru ] - Индикация нагревателя Heater 01h_Read_Coils 1-active, o-passive [ en ] - Heater indication [ de ] - Anzeige des Heizers [ lt ] - Ventiliatorių greičio nustatymai [ ru ] - Настройки... - Page 21 RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK PASTABA: prijungti ir (arba) atjungti nuotolinį ПРИМЕЧАНИЕ: подключить и (или) отключить NOTE: The remote control panel can be con- BEMERKUNG: Fernbedienpult kann nur nach valdymo pultelį galima tik atjungus ŠVOK agre- пульт...
- Page 22 RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK įrenginiu (kiek leidžia jutiklio kabelis) iki pirmojo Температурные датчики, преобразовате- tion devices (within the confines of sensor cable) swandler (falls sie zusätzlich gebraucht werden) oro transportavimo sistemos atsišakojimo, ли качества воздуха. Датчики температуры up to the first branch or turn of the air transporta- müssen möglichst fern von der Lüftungsanlage posūkio.
-
Page 23: Pagrindiniai Švok Įrenginio Gedimai Ir Jų Šalinimo Būdai
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK ŠVOK gnybtai Клеммы OBK terminals Klemmen Išėjimas Виход Sąvarža Скоба Hose clamp Schlauchschelle Įėjimas Вход Oro srauto kryptis Направление потока воздуха Airflow direction Luftstromrichtung Šildymo, vėdinimo ir oro kondicionavimo įrenginys Aгрегат... - Page 24 RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK • [ lt ] - Patikrinti valdiklio RG1 elektrinio šildytuvo valdymo įtampą. • Prijungti multimetrą prie gnybtų esančių RG1 valdiklyje B0.10 ir COM gnybtų. Įtampos vertė turi palaipsniui keistis priklausimai nuo pareikalaujamos oro temperatūros ir jutiklių išmatuotos reikšmės.
-
Page 25: Led Valdiklio Indikacijos
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK Tiekiamo oro temperatūros jutiklio (TJ) gedimas • [ lt ] - Išjunkite maitinimo įtampą. Неисправность датчика температуры • Atjunkite atitinkamą jutiklio kištuką nuo automatikos. приточного воздуха (TJ) • Pamatuokite ir patikrinkite jutiklio varžą pagal žemiau pateiktą priklausimybę (pav 1a). Jei Supply air temperature sensor (TJ) fault gauti matavimo rezultatai neatitinka nurodytų... - Page 26 RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK...
- Page 27 RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK LED2 Oro sklendė uždaryta LED2 Воздушная заслонка закрыта LED2 Air damper close LED2 Luftklappe zu LED2+ LED2+ LED2+ LED2+ Oro sklendė atidaryta Воздушная заслонка открыта Air damper open Luftklappe auf LED3 LED3 LED3...
-
Page 28: Periodinė Sistemos Patikra
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK Valdymo pultelis (FLEX) Пульт управления (FLEX) RS485_1 Remote controller (FLEX) Bedienpult (FLEX) Elektrinio šildytuvo apsauga nuo perkaitimo Защита электрического нагревателя от перегрева Electrical heater guard from overheating Überhitzungsschutz des Elektroheizers Rotorinio šilumokaičio apsauga Защита... -
Page 29: Elektrinio Jungimo Schema (Kai Elektrinis Šildytuvas)
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK Ištraukiamo oro ventiliatoriaus signalo įėjimas 0-10V CO2 iš keitiklio/-ių Вход сигнала вентилятора вытяжного воздуха T.SET 0-10V CO2 из преобразователя/-ей Extract air fan 0-10V pressure, CO2 transmitters Druck des Abluft-Lüfters 0-10V, CO2-Sensor Tiekiamo oro ventiliatoriaus signalo įėjimas 0-10V iš... -
Page 30: Elektrinio Jungimo Schema (Kai Vandeninis Šildytuvas)
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK Kas 3-4 mėn. vizualiai turi būti įvertinamas Каждые 3-4 месяца необходимо визуально The operation of the switching device Je 3 bis 4 Monate muss eine optische k o m u t a c i n i o į r e n g i n i o ( k o n t a k t o r i a u s ) определить... -
Page 31: Gaminio Priežiūros Lentelė
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK... -
Page 32: Užrašai
RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK... - Page 33 RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK...
- Page 34 RIS 5500HE/HW EC 3.0 / RIS 5500HE/HW EC 3.0 +SSK...
