- Page 1 Integrierter Patientenschlüssel Integrated Patient Key 10S1/40 Gebrauchsanweisung Instruction Manual...
-
Page 2: Table Of Contents
Diese Gebrauchsanweisung ist urheberrechtlich geschützt. Die fotomechanische Vervielfältigung der gesamten Gebrauchsanweisung, auch in Auszügen, ist nur mit ausdrücklicher schriftlicher Genehmigung der Streifeneder ortho.production GmbH erlaubt. Die angegebenen Maße und Gewichte sind unverbindliche Richtwerte. Konstruktions- oder Formände- rungen, Abweichungen im Farbton sowie Änderungen des Lieferumfangs seitens des Herstellers bleiben während der Lieferzeit vorbehalten, sofern der Kaufgegenstand nicht erheblich geändert wird, die Zweck-... -
Page 3: Lieferumfang

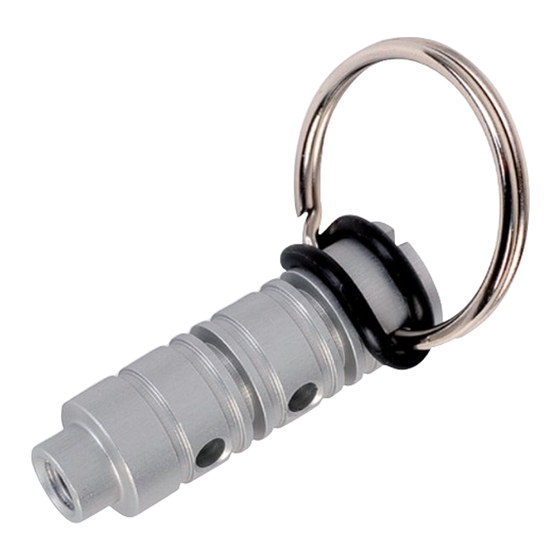

Schlüsselring (2) O-Ring (3) 2 Beschreibung und Funktion 2.1 Verwendungszweck Der integrierte Patientenschlüssel 10S1/40 ist ausschließlich für die prothe- tische Versorgung der unteren Extremität geeignet. Der integrierte Patienten- schlüssel ist mit allen Streifeneder Clutch-Lock Systemen kompatibel. Achtung! Bitte beachten Sie generell auch die Gebrauchsanleitung der entsprechenden Streifeneder Sperreinheiten (Art. -
Page 4: Ein-/ Aufbau
Die folgenden Bilder zeigen die Montage des Integrierten Patientenschlüssels bei einer Clutch Lock Sperreinheit mit Linksgewinde. Die Sperreinheit lässt sich durch Drehen nach rechts (Linksgewinde) mit einem Sechskant-Steckschlüssel 173P15/16 aus dem Lockgehäuse heraus schrauben. Linksgewinde Mit Patientenschlüssel 10S1/E4 den Druckknopf von der Sperreinheit lösen. Druckknopf Patientenschlüssel 10S1/40 4/16... -
Page 5: Montage Sperreinheit
Beim Einbau des Integrierten Pati- entenschlüssels 10S1/40 müssen Sie diesen mit Sekundenkleber 118P29 sichern. Loctite kann die Funktion des Sperrmechanismusses negativ beein- flussen, daher: Loctite nicht verwenden! Der Patientenschlüssel kann an den zwei tieferen Nuten gekürzt werden. 3.2 Montage Sperreinheit Die Sperreinheit beim Einbau in das jeweilige Lock handfest anziehen. -
Page 6: Wartung / Service
5 Wartung / Service Überprüfen Sie je nach Aktivität des Patienten die Sperreinheit, Gehäuse und Pin nach 6 Monaten auf Zustand, Verschmutzung und Verschleiß. Sollten Verschleißerscheinungen bei Sperreinheit oder Pin auftreten, können diese als Ersatz bestellt werden. Achtung! Die Sperreinheit darf nach der Überprüfung weder gefettet noch geölt werden. -
Page 7: Garantie
Garantiedauer des 10S1/40 Patientenschlüssel = 12 Monate Ansprüche aus der Garantie sind unverzüglich, spätestens innerhalb von 1 Monat nach Kenntnis schriftlich bei Streifeneder ortho.production GmbH geltend zu machen. Nach Ablauf dieser Frist ist die Geltendmachung von Rechten aus der Garantie ausdrücklich ausgeschlossen. -
Page 8: Garantieumfang Und -Ausschluss
Einfluss auf die Funktionsfähigkeit des betroffenen Produkts sind, sowie Schäden die auf den Einbau beschädigter Teile, den Einsatz von durch Streifeneder ortho.production GmbH nicht zugelassener Ersatzteile und / oder auf Eingriffe oder Reparaturen durch von Streifeneder ortho.production GmbH nicht autorisierte Händler / Fachbetriebe zurückzuführen sind. - Page 9 Streifeneder ortho.production GmbH. The indicated measurements and weights are guide values without obligation. Slight deviations in construction, shape, colour or scope of supply may occur.
-
Page 10: Extent Of Delivery
The cylinder-shaped form of the pushbutton extension might simplify the use of the Streifeneder locking systems by the amputee. Due to the Integrated Patient‘s Key 10S1/40 is not a constructive element of the prosthesis’ construction the Streifeneder classification of activity (Walky-level) and maximum body load is not longer required. -
Page 11: Assembling
(left- handed thread) by means of the hexa- gonal socket head spanner 173P15/16. Left-handed thread Remove the pushbutton from the locking unit with the patient key 10S1/E4. Pushbutton Patient‘s Key 10S1/40 11/16... -
Page 12: Mounting The Locking Unit
Please take special care, that this product is not exposed to corro- sive chemicals and substances such as salt- and freshwater, acids, dust or sand! Failure to observe these instructions will make any claims against Streifeneder ortho.production GmbH null and void. Please inform your prosthesis wearer accordingly! 12/16... -
Page 13: Service Directions And Recommendations
5 Service Directions and Recommendations Check the lock unit, the casing/body and the pin every 6 months on condition, dirt and wear-out, according to the patient’s activity. If wear-outs of the lock unit or pin should appear, you can order them as replacements. Attention! Do not grease or oil the lock unit after inspection. -
Page 14: Guarantee
The special terms and conditions of the Guarantee for this particular product are: Guarantee Duration for the 10S1/40 Patient‘s Key = 12 months Claims under this Guarantee must be asserted immediately in writing to Streifeneder ortho.production GmbH, at the latest within one month after knowledge of the existence of the preconditions for claims under this Guarantee. -
Page 15: Scope Of Guarantee And Exclusion
/ specialist companies not authorized by Streifeneder ortho.production GmbH. This Guarantee does not create a liability of Streifeneder ortho.production GmbH with regard to consequential loss or damage of any kind or other claims for compensation with the exception of mandatory legal provisions according to which Streifeneder ortho.production GmbH can be held accountable as... - Page 16 Streifeneder ortho.production GmbH Moosfeldstraße 10 82275 Emmering Germany T +49 8141 6106-0 F +49 8141 6106-50 office@streifeneder.de www.streifeneder.de/op 10S1/40G 2017-01...
