> ΣΥΝΔΕΣΗ & ΛΕΙΤΟΥΡΓΙΑ
1. Συνδέστε ένα καλώδιο HDMI από την έξοδο HDMI της συσκευής/πηγής, στην είσοδο HDΜΙ IN (5) HDMI Modulator.
2. Για τοπική παρακολούθηση του περιεχομένου στην κύρια TV, συνδέστε με καλώδιο HDMI από την
έξοδο HDMI OUT (6) του HDMI Modulator στο HDMI IN της τηλεόρασης.
3. Συνδέστε ένα ομοαξονικό καλώδιο RF από την έξοδο RF OUT (2) προς την διανομή σήματος στο
υφιστάμενο δίκτυο RF ή στην είσοδο κεραίας της τηλεόρασης.
4. Προαιρετικά, μπορείτε να συνδέσετε το υφιστάμενο δίκτυο επίγειας κεραίας στο RF IN (1) του HDMI
Modulator. Εφόσον υπάρχουν περισσότερα του ενός HDMI Modulator, μπορείτε να χρησιμοποιήσετε
την ίδια είσοδο RF IN (1) για σύνδεση σε σειρά, των δύο ή περισσότερων συσκευών.
5. Για χειρισμό της δεύτερης τηλεόρασης, συνδέστε από το RF OUT (2) του HDMI Modulator στο RF IN
(Α) του IR EDI-Rx και έπειτα από το RF OUT (D) του EDI-Rx στην είσοδο Kεραίας της τηλεόρασης
6. Από το IR OUT (3) του HDMI Modulator συνδέστε το καλώδιο Jack σε IR Tx σε ορατό σημείο, μπροστά
από την HDMI πηγή. Επίσης συνδέστε το Καλώδιο Jack σε IR Rx (B) από την συσκευή IR Control System
EDI-Rx μπροστά από την δεύτερη TV σε ορατό σημείο, κατάλληλο για επικοινωνία με το τηλεχειριστήριο.
7. Αν έχετε πάνω από ένα HDMI Modulator στην ίδια εγκατάσταση, επιλέξτε ένα από τα έτοιμα ID,
διαφορετικό για το κάθε Modulator. Για κάθε επιπλέον σημείο τηλεχειρισμού θα χρειαστείτε ένα IR
Control System EDI-Rx.
8. Συνδέστε την γείωση (8) της συσκευής HDMI Modulator.
9. Συνδέστε την τροφοδοσία από το τροφοδοτικό DC 5V (7) στο HDMI Modulator.
10. Συνδέστε την τροφοδοσία DC 5V του IR Control System EDI-Rx (C) με το καλώδιο USB σε DC με την
θύρα USB του δέκτη ή της τηλεόρασης.
11. Πραγματοποιήστε ανίχνευση καναλιών στην TV ή στον δέκτη.
Σημείωση: *Το σύστημα μεταφοράς εντολών τηλεχειρισμού IR EDI-Rx διατίθεται ξεχωριστά!
8

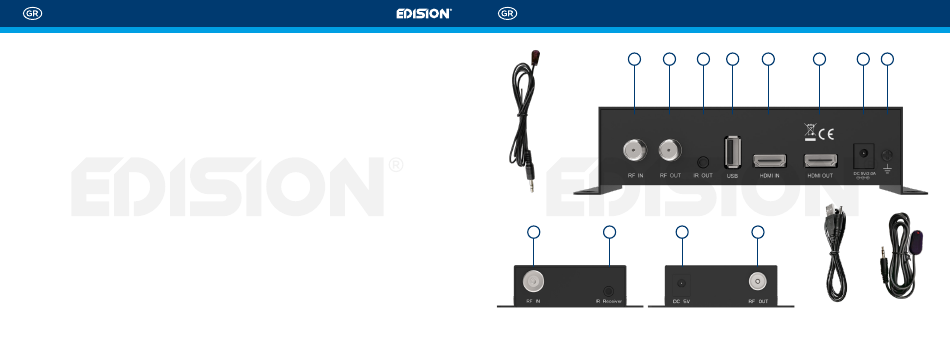

1 2
Καλώδιο
Jack σε IR Tx
A B
ΕΠΕΚΤΑΣΗ ΔΕΚΤΗ IR μέσω Coax EDI-Rx
HDMI MODULATOR 3in1 pro
3 4 5 6
C D
Καλώδιο
USB σε DC
7 8
Καλώδιο
Jack σε IR Rx
9
