ON/OFF
Betriebsanzeige ON/OFF HDMI Modulator
TASTENSPERRE
Drücken Sie einmal die Taste LOCK und wenn
die grüne LED leuchtet, ist die Tastatur gesperrt.
Drücken Sie noch einmal, um zu entsperren
HDMI IN SIGNAL
Verbinden Sie das HDMI-Kabel mit dem HDMI
IN Eingang, sobald die grüne LED leuchtet ist
das Signal aktiv
HDMI OUT SIGNAL
Verbinden Sie das HDMI-Kabel mit dem HDMI OUT Ausgang,
sobald die grüne LED leuchtet ist das Signal aktiv

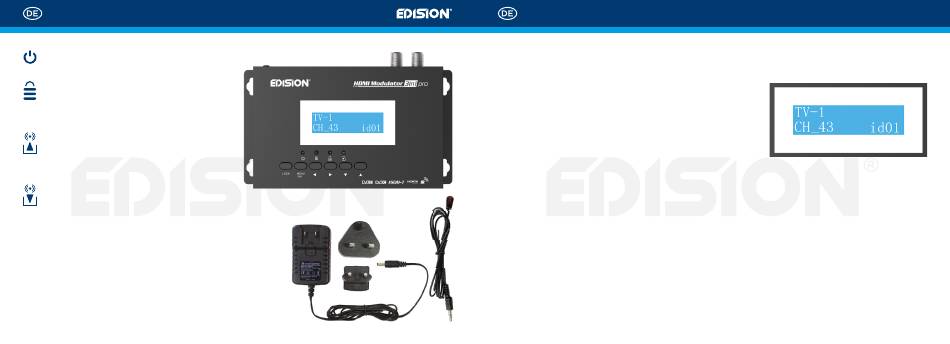

> VERPACKUNGSINHALT*
• HDMI Modulator 3in1 pro
• Jack zu IR Tx Kabel
• Netzteil 5V/2.0A EU/UK universal
• Bedienungsanleitung
*Das IR-Steuerungssystem EDI-Rx ist optional erhältlich!
07-05-0102 EDISION IR-Steuerungssystem EDI-Rx
42
> HAUPTMENÜ
Um die Hauptmenüoptionen aufzurufen, drücken Sie einmal die Taste Menu/OK und verwenden Sie die links/
rechts oder unten/oben Tasten im Hauptmenü zu navigieren.
• Um das Bearbeitungsmenü aufzurufen und zu schließen,
drücken Sie die Taste oben.
• Um die gewählte Konfiguration zu speichern, drücken Sie
einmal die Taste MENU/OK und bestätigen Sie mit YES oder NO,
indem Sie die Tasten links oder rechts drücken. Bitten
Achten Sie der HDMI Modulator darf in den Moment nicht vom
Strom getrennt werden.
LCD DISPLAY – Standby Modus
Nach 5 Minuten der letzten Funktion wechselt das LCD-DISPLAY in den Standby-Modus. Es kann durch
Drücken einer Taste wieder aktiviert werden.
Freq DVB-T oder ISDB-T
Zeigt den aktuellen RF Ausgangs Kanal an.
Verwenden Sie die Tasten unten/oben um die
Auswahl zu ändern.
Freq DVB-C
Zeigt die aktuelle RF Ausgangsfrequenz im DVB-C
Modus an. Verwenden Sie die Tasten unten/oben
und rechts/links um die Auswahl zu ändern.
QAM (nur im DVB-C Modus)
Zeigt den aktuellen wert QAM an. Verwenden Sie
die Tasten unten/oben um die Auswahl zu ändern.
HDMI MODULATOR 3in1 pro
Symbol Rate (nur im DVB-C Modus)
Zeigt die aktuelle Symbol Rate im DVB-C Modus
an. Verwenden Sie die Tasten unten/oben und
rechts/links um die Auswahl zu ändern.
Pre-config
Zeigt die aktuelle ID an. Verwenden Sie die
Tasten unten/oben um die Auswahl zu ändern.
RF level
Zeigt den RF Ausgangs Level an. Verwenden Sie
die Tasten unten/oben um die Auswahl zu ändern.
