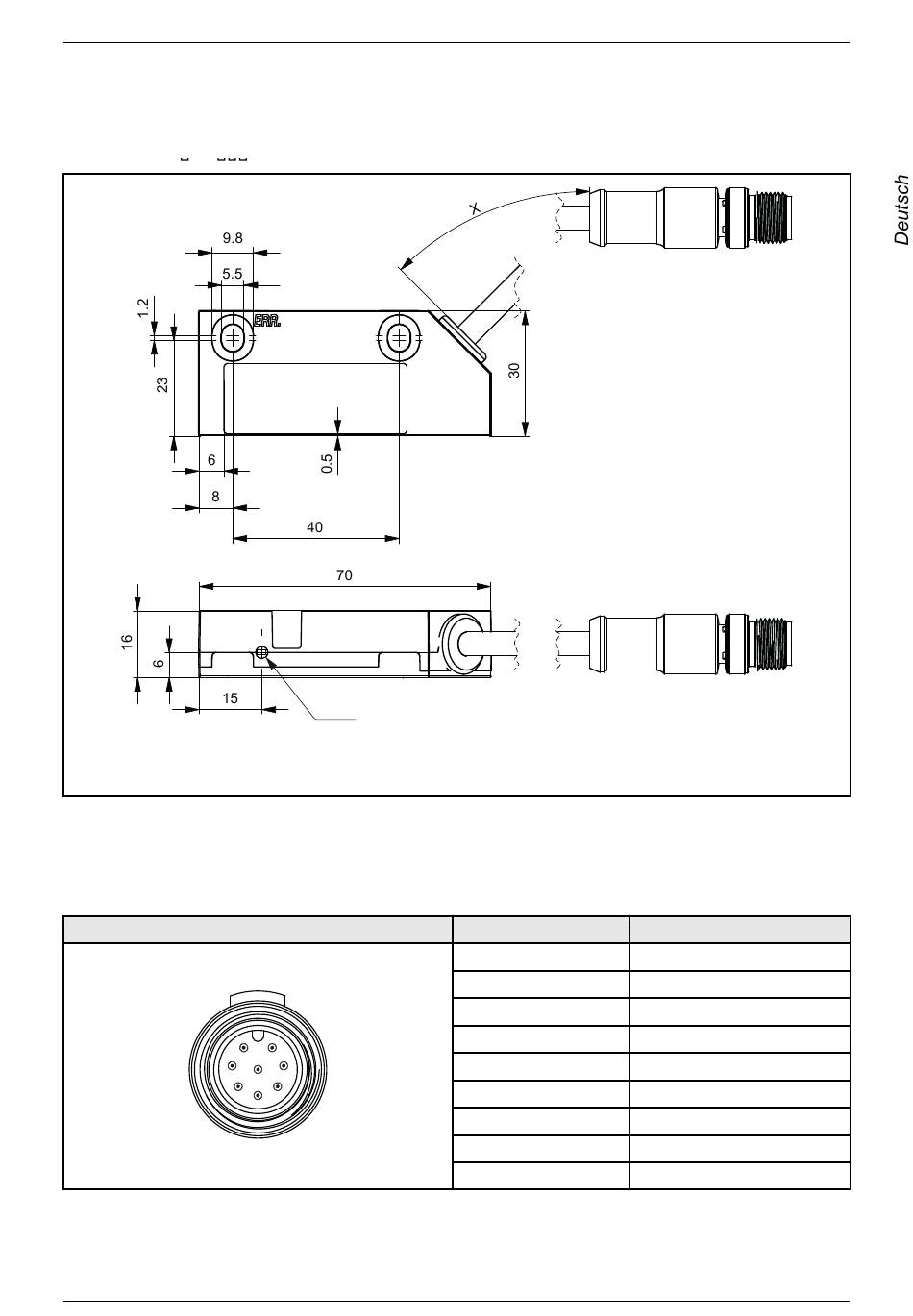

9.2 Maßbild
GEL SELINL0 SG
X Kabellänge (Anschlussausführung)
Alle Maße in Millimeter; Allgemeintoleranzen nach DIN 1687
9.3

Anschlussbelegung

Sensoranschluss, Kommunikationsschnittstelle SG
Stiftstecker, M12 A-codiert (Steckansicht)
3
4
GEL SELIN
LED
2 1
7
8
6
5
Maßbild 9 Spezifikationen und Montagezubehör
Pin
1
2
3
4
5
6
7
8
Steckergehäuse
Signalbezeichnung
GND
U
B
CLK+
CLK-
DAT-
DAT+
nicht belegt
nicht belegt
Funktionserde
27
