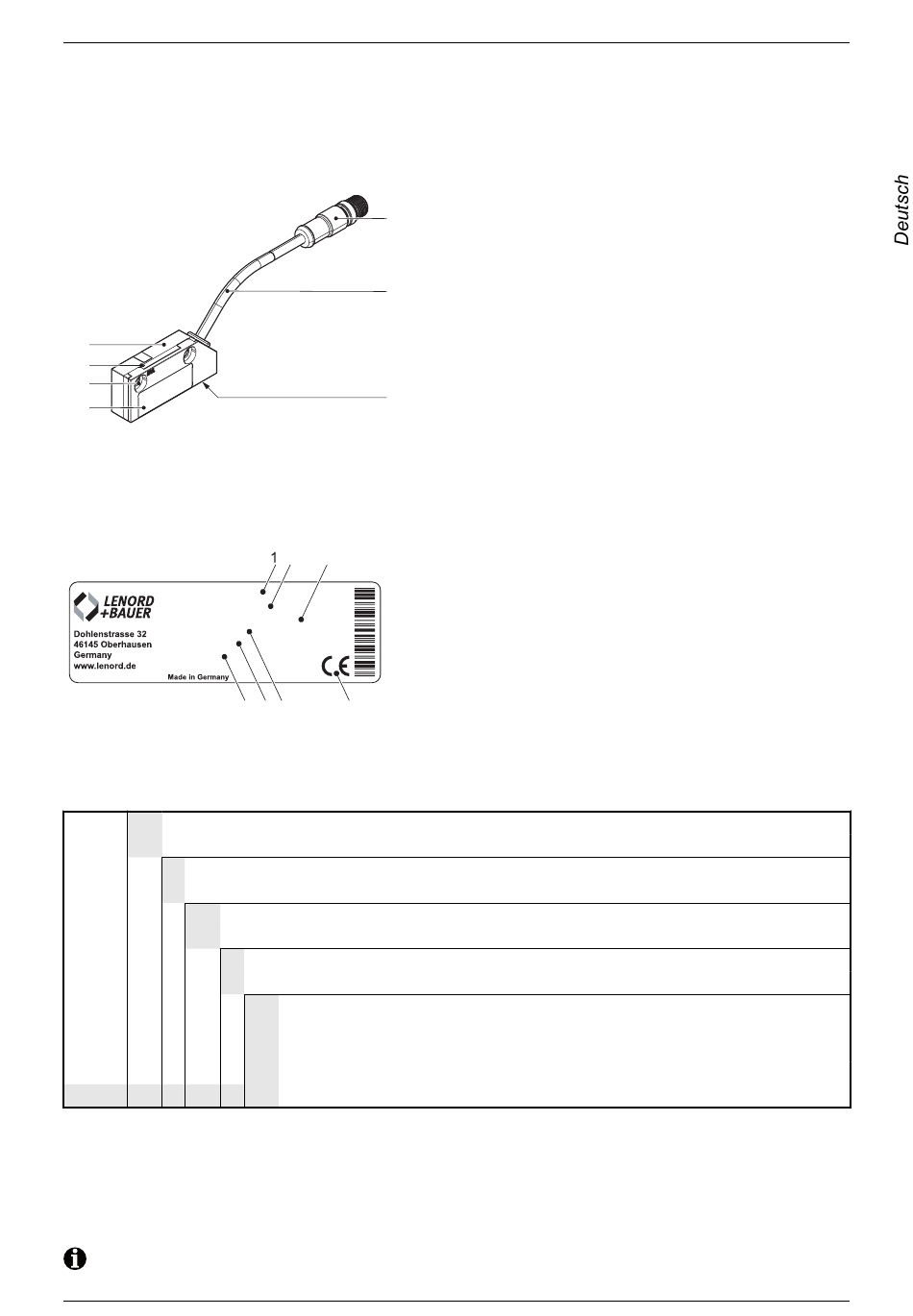

3 Produktübersicht
3.1

Benannte Teile

3b
6
5
4
Benannte Teile Linearsensor
3.2

Produktidentifikation

P/N SGSE0004
S/N 2137000626
Type GEL SELINL0NSG005
Interface SSI Gray
Input 20-30V DC
Cable 0,5 m
Typenschild
Typenschlüssel
Messssystem
L0 Lineares Messsystem
Ausführung
N Standard
Kommunikationsschnittstelle
SG SSI Gray
0 Standard (linearer Magnetbandsensor)
SELIN _ _ _ _ _ _ _ _
3.3

Lieferumfang

● Linearsensor GEL SELIN␣␣␣␣␣␣␣␣
● Begleitinformation (D-53Z-SELIN)
Zur Montage wird eine Fühlerblattlehre und ein ZB SELINL Magnetband benötigt.
GEL SELIN
Benannte Teile
1
2
3a
2 3
7 6 5 4
Ausführung des Messsystems
Anschlussausführung
05 0,5 m Kabel mit Stiftstecker M12
10 1,0 m Kabel mit Stiftstecker M12
25 2,5 m Kabel mit Stiftstecker M12
1 Sensoranschluss (Stiftstecker)
2 Kabel
3 Sensorgehäuse
a Unterseite (Sensorfläche)
b Oberseite
4 Typenschild
5 Befestigungsbohrungen
6 LED
Produktkennzeichnung
1 Artikelcode
2 Seriennummer
3 Produktbezeichnung gemäß Typenschlüssel
4 CE-Kennzeichnung
5 Kommunikationsschnittstelle
6 Versorgungsspannung U
7 Anschlussausführung (Kabellänge)
3 Produktübersicht
