ADA INSTRUMENTS ZAC 1000 PLUS Operating Manual

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ZAC 1000 PLUS
Бесконтактный детектор
напряжения
ОПИСАНИЕ

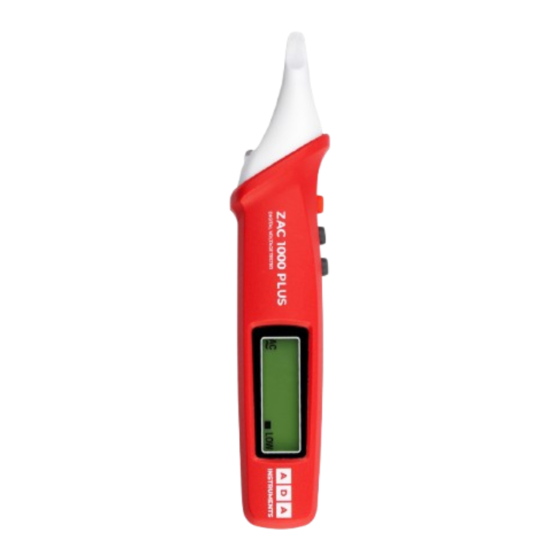

Бесконтактный детектор напряжения ZАС
1000 PLUS предназначен для обнаружения
напряжения в розетках, осветительной
арматуре, выключателях, проводах и кабе-
лях, а также для определения места обрыва
провода.
УСТРОЙСТВО ДЕТЕКТОРА
1. Детектор-сенсор
2. Светодиод подсветки
3. Дисплей
4. Кнопка включения/выключения прибора
5. Кнопка включения/выключения подсветки
6. Кнопка регулировки чувствительности
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Обнаруживаемый параметр .....
Рабочая температура ...................
Рабочая влажность .......................
Температура хранения ................
Источник питания ........................
Размеры, мм ...................................
Вес .......................................................
ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ
Перед тем, как приступить к работе с бесконтактным детектором напряжения,
ознакомьтесь с инструкцией по безопасности.
ВНИМАНИЕ!
• Во избежание поражения электрическим током или причинения вреда
человеческомуорганизму, пожалуйста, внимательно прочитайте данное
руководство перед использованием данного прибора для проверки напря-
жения переменного тока, в противном случае все функции защиты будут
бесполезны для пользователя.
• Если индикатор питания не включается, не пытайтесь использовать этот
прибор.
• Перед началом работы, протестируйте прибор на известном участке с на-
пряжением, чтобы убедиться, что он работает нормально.
• При обнаружении напряжения переменного тока с помощью этого прибора,
если не слышно ни одного светодиода или звука, все еще есть вероятность
наличия напряжения переменного / постоянного тока.
• Если прибор был поврежден или неправильно функционировал, не исполь-
зуйте его. Перед использованием обратите внимание на тестовый штифт,
если он сломан или треснул прибор запрещено использовать.
• Не используйте прибор если напряжение превышает 1000 В. Во избежание
поражения электрическим током не используйте прибор, если он влажный.
• Если обнаруженное напряжение переменного тока превышает 30 В, будьте
осторожны. Возможно поражением электрическим током.
ЗАМЕНА БАТАРЕИ
Надавите защелку крышки батарейного отсека и аккуратно потяните вверх.
Замените батарейки. Соблюдайте полярность.
РАБОТА С ПРИБОРОМ
1. Нажмите кнопку (4) для включения прибора. Прозвучит звуковой сигнал, заго-
рится дисплей. Для выключения прибора повторно нажмите кнопку (4). Прозвучат
два коротких звуковых сигнала, дисплей погаснет.
2. Нажмите кнопку (5) для включения подсветки. Загорится светодиод (2). Для
выключения подсветки повторно нажмите кнопку (5). Светодиод (2) погаснет.
3. Поместите детектор-сенсор (1) прибора в зону напряжения или около нее.
При приближении к источнику напряжения будет звучать звуковой сигнал. Чем
ближе детектор-сенсор (1) прибора находится к источнику, тем чаще будет зву-
чать звуковой сигнал. На дисплее отображается шкала LOW - HIS обозначающая
расстояние до источника напряжения. LOW – далеко, HIS – близко. При макси-
мально близком расположении к источнику напряжения будет звучать частый
звуковой сигнал, шкала заполнится полностью, дисплей будет подсвечен красным
цветом. Красный цвет дисплея указывает на наличие переменного напряжения
(12-1000В; 50/60 Гц). Зеленый цвет указывает на отсутствие напряжения. Прибор
можно использовать для поиска расположения электрических проводов под
1
2
3
напряжение переменного тока,
12...1000В (50/60 Гц)
0 ... +40°С
<90%RH
-10 ... +50°С
2 х ААА 1,5В батарейки
174х34х23
60 гр
напряжением в стенах, полах и потолках.
4. Если сигнал слишком слабый повысьте чувствительность, нажав кнопку (6).
Прозвучит звуковой сигнал, дисплей подсветится желтым цветом. Для включе-
ния обычной чувствительности нажмите кнопку (6). Прозвучит звуковой сигнал,
дисплей подсветится зеленым цветом.
Замечание: Прибор не может обнаружить напряжение в армированном
кабеле или в кабеле, который находится в металлическом корпусе.
ГАРАНТИЯ
Производитель предоставляет гарантию на продукцию покупателю в случае
дефектов материала или качества его изготовления во время использования
оборудования с соблюдением инструкции пользователя на срок 2 года со дня
покупки. Во время гарантийного срока, при предъявлении доказательства по-
4
купки, прибор будет починен или заменен на такую же или аналогичную мо-
дель бесплатно.
5
Гарантийные обязательства также распространяются и на запасные части. В
случае дефекта, пожалуйста, свяжитесь с дилером, у которого вы приобрели
6
прибор. Гарантия не распространяется на продукт, если повреждения возникли
в результате деформации, неправильного использования или ненадлежащего
обращения.
СРОК СЛУЖБЫ ИЗДЕЛИЯ
Срок службы изделия составляет 3 года. Утилизация устройства и его ба тареи
выполняется отдельно от бытового мусора
ОСВОБОЖДЕНИЕ ОТ ОТВЕТСТВЕННОСТИ
Пользователю данного продукта необходимо следовать инструкциям, кото-
рые приведены в руководстве по эксплуатации. Даже, несмотря на то, что все
приборы проверены производителем, пользователь должен проверять точ-
ность прибора и его работу. Производитель или его представители не несут
ответственности за прямые или косвенные убытки, упущенную выгоду или
иной ущерб, возникший в результате неправильного обращения с прибором.
Производитель или его представители не несут ответственности за косвенные
убытки, упущенную выгоду, возникшие в результате катастроф (землетрясение,
шторм, наводнение и т.д.), пожара, несчастных случаев, действия третьих лиц
и/или использование прибора в необычных условиях. Производитель или его
представители не несут ответственности за косвенные убытки, упущенную вы-
году, возникшие в результате изменения данных, потери данных и временной
приостановки бизнеса и т.д., вызванных применением прибора. Производи-
тель или его представители не несут ответственности за косвенные убытки,
упущенную выгоду, возникшие в результате использования прибора не по
инструкции.
ГАРАНТНИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА
СЛЕДУЮЩИЕ СЛУЧАИ:
1) Если будет изменен, стерт, удален или будет неразборчив типовой или серий-
ный номер на изделии; 2) Периодическое обслуживание и ремонт или замену
запчастей в связи с их нормальным износом; 3) Любые адаптации и измене-
ния с целью усовершенствования и расширения обычной сферы применения
изделия, указанной в инструкции по эксплуатации, без предварительного
письменного соглашения специалиста поставщика; 4) Ремонт или разборка,
произведенная самостоятельно или не уполномоченным на то сервисным
центром; 5) Ущерб в результате неправильной эксплуатации, включая, но не
ограничиваясь этим, следующее: использовнаие изделия не по назначению
или не в соответствии с инструкцией по эксплуатации на прибор; 6) На элемен-
ты питания, зарядные устройства, комплектующие, быстроизнашивающиеся и
запасные части; 7) Изделия, поврежденные в результате небрежного отноше-
ния, неправильной регулировки, ненадлежащего технического обслуживания
с применением некачественных и нестандартных расходных материалов, по-
падания жидкостей и посторонних предметов внутрь. 8) Воздействие факторов
непреодолимой силы и/или действие третьих лиц; 9) В случае негарантийного
ремонта прибора до окончания гарантийного срока, произошедшего по причи-
не полученных повреждений в ходе эксплуатации, транспортировки или хране-
ния, и не возобновляется.
Наименование изделия и модель __________________________________________________
Серийный номер _____________________
Наименование торговой организации ____________________________________________
Штамп торговой организации мп.
Гарантийный срок эксплуатации приборов составляет 24 месяца со дня прода-
жи. В течении гарантийного срока владелец имеет право на бесплатный ре-
монт изделия по неисправностям, являющимся следствием производственных
дефектов. Гарантийные обязательства действительны только по предъявлении
оригинального талона, заполненного полностью и четко (наличие печати и
штампа с наименованием и формой собственности продавца обязательно).
Техническое освидетельствование приборов (дефектация) на предмет установ-
ления гарантийного случая производится только в авторизованной мастер-
ской. Производитель не несет ответственности перед клиентом за прямые или
косвенные убытки, упущенную выгоду или иной ущерб, возникшие в результа-
те выхода из строя приобретенного оборудования. Правовой основой насто-
ящих гарантийных обязательств является действующее законодательство, в
частности, Федеральный закон РФ "О защите прав потребителя" и Гражданский
кодекс РФ ч.II ст. 454-491. Товар получен в исправном состоянии, без видимых
повреждений, в полной комплектности, проверен в моем присутствии, претен-
зий по качеству товара не имею. С условиями гарантийного обслуживания оз-
накомлен и согласен.
Подпись получателя _________________________________
Перед началом эксплуатации внимательно ознакомьтесь с инструкцией по эксплуатации!
По вопросам гарантийного обслуживания и технической поддержки обращаться к
adainstruments.com
ГАРАНТИЙНЫЙ ТАЛОН
Дата продажи ____________________________
продавцу данного товара
