Gebrauchsanleitung (Deutsch) | Seiten 1-8
Art.-Nr.: 362 3800
Sport-Thieme Klapp-Turnwand
"TuWa Sprossenwand Incline"
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist,
sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen.
Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.

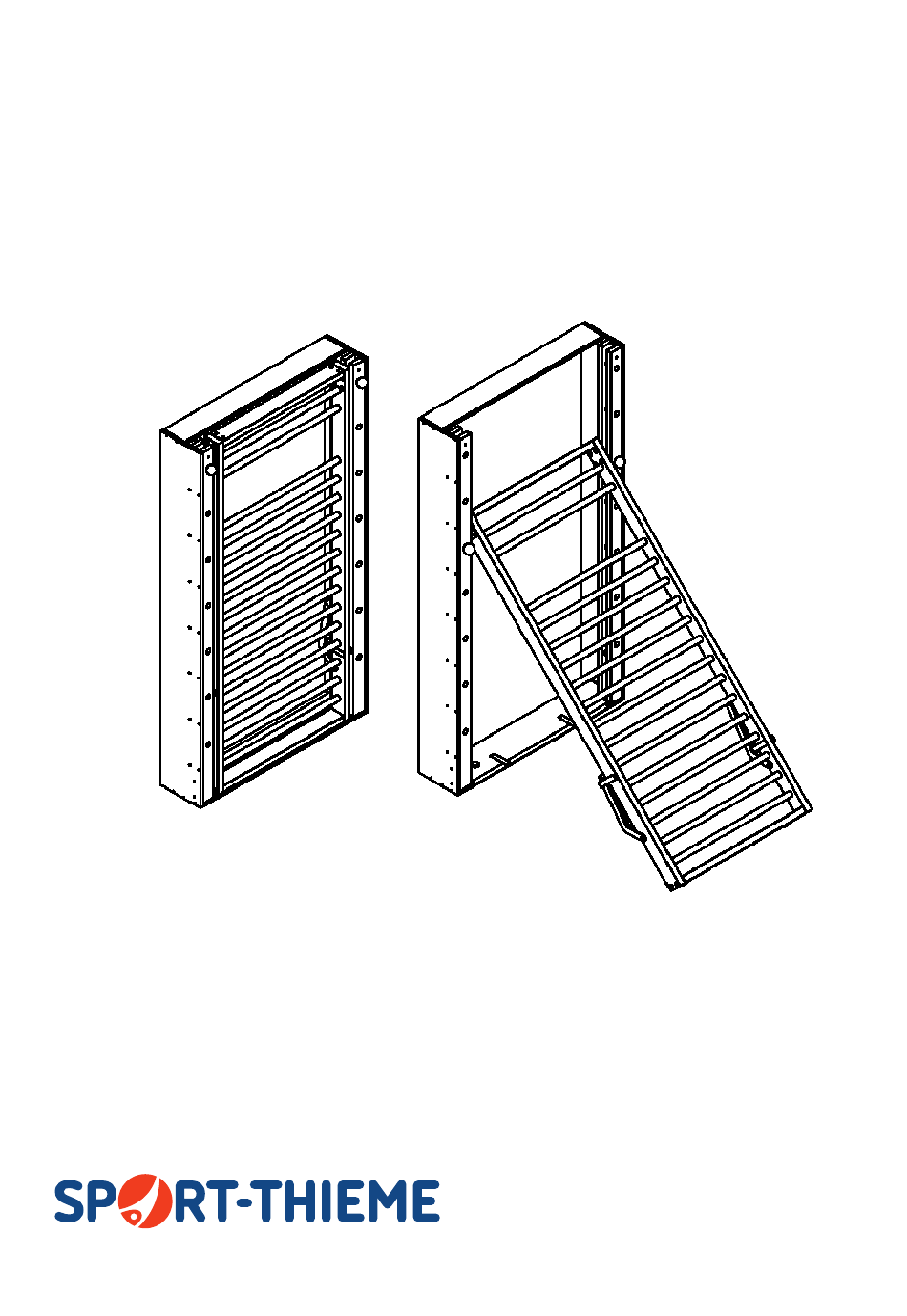

Abb.1: Sport-Thieme Turnwand "Klappbar"
Produktbeschreibung
Verwendungszweck:
Dieses Produkt ist nur für den bestimmungsgemäßen Gebrauch zu verwenden. Missbrauch jeglicher Art führt zur
Beeinträchtigung der Sicherheit und zum Verlust der Gewährleistung!
Die Sport-Thieme Turnwand "Klappbar" bietet vielseitige Turn- und Klettermöglichkeiten. Sie ist bis in die waagerechte
neigbar und kann mit Brettern und Leitern des Turnbaukasten-Systems kombiniert werden.
Maße: 235x126x30 cm
Gewicht: ca. 55 kg
Maximale Belastbarkeit: 90 kg
Sport-Thieme GmbH · 38367 Grasleben · sport-thieme.de · Tel. 05357 18181 · Fax 05357 18190 · info@sport-thieme.de
Version 02/2024 | Seite 1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sport-thieme 362 3800
Summary of Contents for Sport-thieme 362 3800
- Page 1 Brettern und Leitern des Turnbaukasten-Systems kombiniert werden. Maße: 235x126x30 cm Gewicht: ca. 55 kg Maximale Belastbarkeit: 90 kg Sport-Thieme GmbH · 38367 Grasleben · sport-thieme.de · Tel. 05357 18181 · Fax 05357 18190 · info@sport-thieme.de Version 02/2024 | Seite 1...
-
Page 2: Montage
Gebrauchsanleitung zu Art.-Nr. 362 3800 Warnzeichen / Hinweise Achtung! • Da es sich bei dem Artikel um ein sicherheitsrelevantes Teil handelt, sollten alle Arbeiten sorgfältig durch Fachpersonal ausgeführt werden! • Der Artikel ist im öffentlichen Bereich nur unter Aufsicht zu benutzen! •... - Page 3 Schlüsselschraube 8 x 90 Unterlegscheibe 8 Spaxschrauben 5 x 80 Spaxschrauben 5 x 30 Innensechskant M10 x 70 Stoppmutter M10 Beilegscheibe 40 x 10.5 x 3 Unterlegscheibe 10 Sprossenwand Kletterrahmen Abb. 2: Übersicht Sport-Thieme Turnwand "Klappbar" Version 02/2024 | Seite 3...
- Page 4 Gebrauchsanleitung zu Art.-Nr. 362 3800 Montageschritt 1: Rahmen Um die neigbare Sprossenwand montieren zu können muss zuerst der Rahmen montiert werden. Tackern Sie dazu das Klettband mit den Haken nach oben unter das Bodenbrett in die dafür vorgesehene Aussparung. Das Flauschband ⑥...
- Page 5 Gebrauchsanleitung zu Art.-Nr. 362 3800 Abbildung 4: Maße zur Wandbefestigung Montageschritt 2: Sprossenwand Nachdem der Rahmen an der Wand montiert wurde, kann nun mit der Vorbereitung der Sprossenwand begonnen werden. Der erste Schritt ist die Befestigung der Führungsrohre . Die Führungsrohre werden mittels Innensechskantschrauben ④...
- Page 6 Gebrauchsanleitung zu Art.-Nr. 362 3800 Abbildung 7: Befestigung der Rollen Führungsrohr Gleitlager 40 Stopfen Gleitlager 20 Klappfüße Flauschband Klettband Rollen Abb. 8: Montageübersicht der Kleinteile Montageschritt 3: Endmontage Nachdem der Rahmen an der Wand montiert und die Sprossenwand vorbereitet wurde, kann nun die Sprossenwand eingehängt werden.
- Page 7 Gebrauchsanleitung zu Art.-Nr. 362 3800 Abb. 9: Einhängen der Sprossenwand Bedienungshinweise für die Turnwand Das neigbare Element hat zur Sicherung 2 Handgriffe, Klett- und Flauschbänder. Die Handgriffe werden mit Hilfe der Rohrklappstecken gesichert. Um das Element zu neigen, werden die Handgriffe oben entnommen und in der gewünschten Höhe eingesteckt.
- Page 8 Gebrauchsanleitung zu Art.-Nr. 362 3800 Wartungshinweise und Pflege / Zusatzinformationen Hinweise zur regelmäßigen Kontrolle: • Führen Sie in regelmäßigen Abständen eine Sichtprüfung durch. • Aufgrund unserer kontinuierlichen Qualitätsprüfung der Produkte können sich technische Änderungen ergeben, die zu geringfügigen Abweichungen in der Anleitung führen.
- Page 9 User manual (English) | Pages 1–8 Product code 362 3800 Sport-Thieme Tilting Wall Bars Thank you for choosing a Sport-Thieme product! Please read the following notes carefully before use so you can enjoy this product safely and keep these instructions for future reference.
- Page 10 Intended use: The Sport-Thieme tilting wall bars are suitable for a variety of games, activities and exercises. They can be set to almost any angle from a vertical to a horizontal position and can also be used in combination with various ladders and boards from our modular gymnastics equipment range.
- Page 11 User manual for product code 362 3800 Parts list: Quantity Description Handgrip Castor Folding leg Guide tube Bracket 30×250 mm hook band 30×250 mm loop band 30×100 mm hook band 30×300 mm loop band 6×45 mm tubular locking pin M8×55 hexagon socket bolt M8 lock nut M8×40 hexagon socket bolt...
- Page 12 User manual for product code 362 3800 Step 1: frame assembly The first task is to assemble the frame. Start by stapling the hook bands ⑥ with the hooks facing upwards to the underside of the bottom board in the recesses provided. Then staple the loop bands ⑦ to the underside of the bottom board, pulling them through the designated holes (see figure 3).
- Page 13 User manual for product code 362 3800 Figure 4: Drilling dimensions for wall mounting Step 2: wall bar assembly Once the frame is secured to the wall, you can start preparing the wall bar section. The first task is to attach the guide tubes ④...
- Page 14 User manual for product code 362 3800 Guide tube M40 bearings End cap M20 bearing Folding legs Loop band Hook band Castors Figure 5: Assembling the wall bar Version 08/2023 | Page 6...
- Page 15 User manual for product code 362 3800 Figure 6: Installing the wall bar Step 3: final assembly With the frame on the wall and the wall bars prepared, the wall bar section can now be attached. To do this, insert the handgrips ①...
- Page 16 Additional information Due to continuous quality control of our products, technical changes may occur which could lead to minor alterations to the instructions. If you have any questions, our experts at Sport-Thieme are here for you. Version 08/2023 | Page 8...
