Gebrauchsanleitung (Deutsch) | Seiten 1-4
TuWa-Einzelelemente
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist,
sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen.
Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
11
12
Pos.
Artikelnummer
1
349 5403
2
349 5009,-12
3
349 4804
4
362 0508
5
186 6618
6
349 5100
7
186 7103, 3620306
8
349 5605
9
362 1905
10
349 5302
11
382 8508
12
382 8609
13
378 5209
14
382 8407
Sport-Thieme GmbH · 38367 Grasleben · sport-thieme.de · Tel. 05357 18181 · Fax 05357 18190 · info@sport-thieme.de
13
14

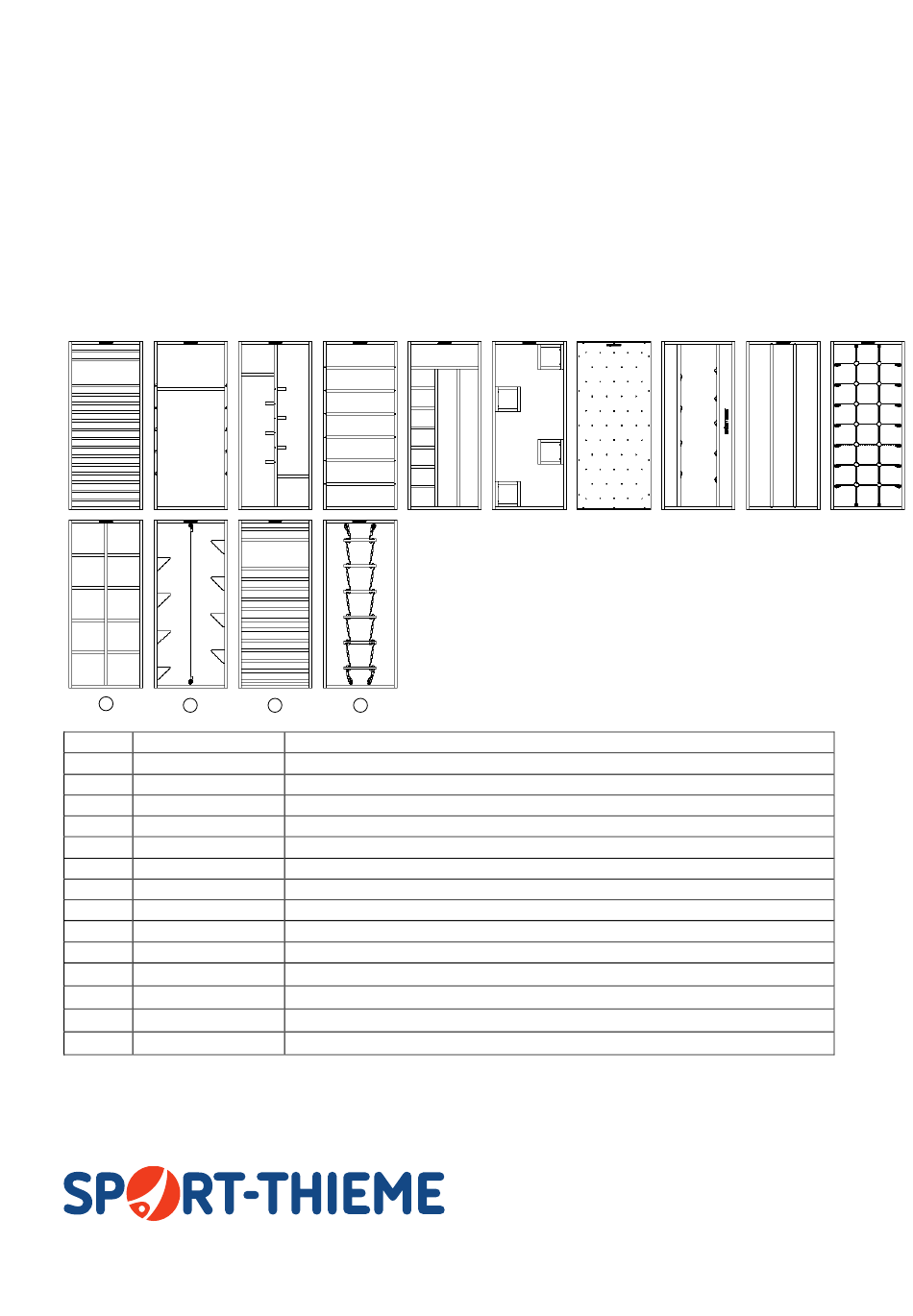

Abb. 1: TuWa Elemente
Bezeichnung
Sprossenwand U3
Reckteil (mit oder ohne Turnrolle)
Halbleiterteil
Großfeld-Sprossenwand
Kletterstangenteil mit Leiter
Kletterfenster
Kletterwand (mit und ohne Griffe)
Kletterkamin
Kletterstangenteil
Kletternetzteil
Gitterleiter
Tauelement
DIN-Sprossenwand
Strickleiter
Art.-Nr.: 349 4804, 349 5009, 349 5012, 349 5100
349 5302, 349 5403, 349 5605, 186 6618
362 1905, 362 1107, 362 0306, 362 0508
378 5209, 382 8407, 382 8508, 382 8609
Version 07/2024 - Seite 1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sport-thieme 349 4804
Summary of Contents for Sport-thieme 349 4804
- Page 1 362 1905 Kletterstangenteil 349 5302 Kletternetzteil 382 8508 Gitterleiter 382 8609 Tauelement 378 5209 DIN-Sprossenwand 382 8407 Strickleiter Sport-Thieme GmbH · 38367 Grasleben · sport-thieme.de · Tel. 05357 18181 · Fax 05357 18190 · info@sport-thieme.de Version 07/2024 - Seite 1...
-
Page 2: Montage
Gebrauchsanleitung zu Art.-Nr.: 349 4804, 349 5009, 349 5012, 349 5100, 349 5302, 349 5403, 349 5605, 186 6618, 362 1905, 362 1107, 362 0306, 362 0508, 378 5209, 382 8407, 382 8508, 382 8609 Produktbeschreibung Verwendungszweck: Dieses Produkt ist nur für den bestimmungsgemäßen Gebrauch zu verwenden. Missbrauch jeglicher Art führt zur Beeinträchtigung der Sicherheit und zum Verlust der Gewährleistung! - Page 3 Gebrauchsanleitung zu Art.-Nr.: 349 4804, 349 5009, 349 5012, 349 5100, 349 5302, 349 5403, 349 5605, 186 6618, 362 1905, 362 1107, 362 0306, 362 0508, 378 5209, 382 8407, 382 8508, 382 8609 Montage Befestigungsset kurz Stellen Sie die TuWa Elemente zuerst mit einem Abstand von 60 mm vor die Wand, an der Sie montiert werden soll, und überprüfen Sie diese auf mögliche Hindernisse, wie z.B.
- Page 4 Gebrauchsanleitung zu Art.-Nr.: 349 4804, 349 5009, 349 5012, 349 5100, 349 5302, 349 5403, 349 5605, 186 6618, 362 1905, 362 1107, 362 0306, 362 0508, 378 5209, 382 8407, 382 8508, 382 8609 Abb. 3: Montage TuWa Elemente mit dem Montageset lang Wartungshinweise und Pflege / Zusatzinformationen Hinweise zur regelmäßigen Kontrolle:...
- Page 5 Ladder frame 382 8609 Rope elements 378 5209 DIN wall bars 382 8407 Rope ladder Sport-Thieme GmbH - 38367 Grasleben - sport-thieme.de - Tel. +49 (0) 5357 18181 - Fax +49 (0) 5357 18190 - info@sport-thieme.de Version 07/2024 - Page 1...
-
Page 6: Product Description
This product is only to be used for its intended purpose. Misuse of any kind will impair safety and invalidate the warranty! The individual Sport-Thieme gymnastics wall elements offer a variety of play, gymnastics and climbing options for children's gymnastics or in exercise areas. - Page 7 Instructions for use for prod. no.: 349 4804, 349 5009, 349 5012, 349 5100, 349 5302, 349 5403, 349 5605, 186 6618, 362 1905, 362 1107, 362 0306, 362 0508, 378 5209, 382 8407, 382 8508, 382 8609 Assembling the short mounting set First, place the gymnastics wall elements at a distance of 60 mm in front of the wall on which they are to be mounted and check for possible obstacles, such as pipes or electrical cables.
- Page 8 Instructions for use for prod. no.: 349 4804, 349 5009, 349 5012, 349 5100, 349 5302, 349 5403, 349 5605, 186 6618, 362 1905, 362 1107, 362 0306, 362 0508, 378 5209, 382 8407, 382 8508, 382 8609 Assembling the long mounting set Place the gymnastics wall element(s) with the front side on the floor.
- Page 9 Instructions for use for prod. no.: 349 4804, 349 5009, 349 5012, 349 5100, 349 5302, 349 5403, 349 5605, 186 6618, 362 1905, 362 1107, 362 0306, 362 0508, 378 5209, 382 8407, 382 8508, 382 8609 4x Dübel GD 12x60 4x dowels GD 12x60 4x Schlüsselschrauben M8x80...
