Gebrauchsanleitung (Deutsch) | Seiten 1-8
Art.-Nr.: 362 3507
Sport-Thieme Turnwand "Kombi",
klappbar
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Anleitung vor dem
Gebrauch zunächst vollständig durchlesen.
Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.

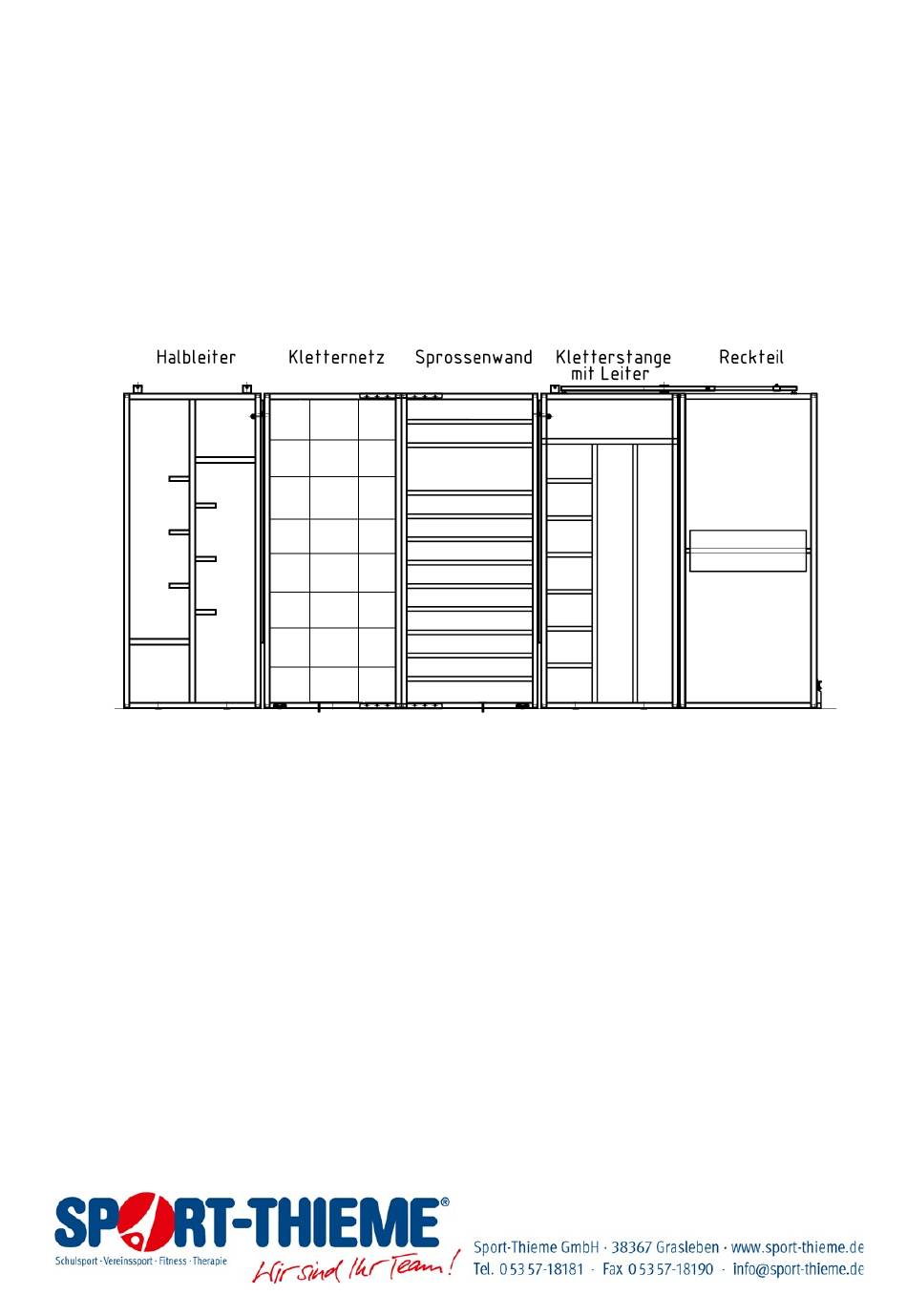

Abb. 1: Sport-Thieme Turnwand "Kombi", klappbar
Produktbeschreibung
Verwendungszweck:
Dieses Produkt ist nur für den bestimmungsgemäßen Gebrauch zu verwenden. Missbrauch jeglicher Art führt zur
Beeinträchtigung der Sicherheit und zum Verlust der Gewährleistung!
Die Sport-Thieme Kombi Klapp Turnwand bietet viele Spiel- und Klettermöglichkeiten und bringt Abwechslung in Ihre nächste
Turnstunde.
Maße: 506 x 230 x 50 cm
Maximale Belastbarkeit: 90 kg je Element
Version 09/2023 | Seite 1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sport-thieme 362 3507
Summary of Contents for Sport-thieme 362 3507
- Page 1 Dieses Produkt ist nur für den bestimmungsgemäßen Gebrauch zu verwenden. Missbrauch jeglicher Art führt zur Beeinträchtigung der Sicherheit und zum Verlust der Gewährleistung! Die Sport-Thieme Kombi Klapp Turnwand bietet viele Spiel- und Klettermöglichkeiten und bringt Abwechslung in Ihre nächste Turnstunde.
-
Page 2: Montage
Gebrauchsanleitung zu Art.-Nr. 362 3507 Warnzeichen / Hinweise Achtung! Da es sich bei dem Artikel um ein sicherheitsrelevantes Teil handelt, sollten alle Arbeiten sorgfältig durch Fachpersonal • ausgeführt werden! • Der Artikel ist im öffentlichen Bereich nur unter Aufsicht zu benutzen! Benutzung nur unter unmittelbarer Aufsicht von Erwachsenen! •... - Page 3 Gebrauchsanleitung zu Art.-Nr. 362 3507 Stückliste: Anzahl Bezeichnung Klettereinzelelement Dübel_GD_8 Spaxschraube 6x90 Scheibe für Holzkonstruktion Gewindeeinsatz M8 Feststellfuß Filzbelag Hülsenmutter M8 Bodenplatte Nylondübel_6 Bodenstift Gleitstein Rolle_mit_Bock Scharnier Sicherungsstift Feststellschraube Schiene Wandwinkel Unterlegscheibe DIN 125 A 10,5 Schlossschraube DIN 603 10 x 60 Schlüsselschraube DIN 571 10x80...
- Page 4 Gebrauchsanleitung zu Art.-Nr. 362 3507 Abb.2: Montage Sport-Thieme Turnwand "Kombi", klappbar Montageschritt 1 Zu Beginn montieren Sie die festen Wandelemente. Stellen Sie die TuWa Elemente mit einem Abstand von 40 cm vor die Wand, an der Sie montiert werden soll, unter die festen Elemente legen Sie je zwei Scheiben für Holzkonstruktion .
- Page 5 Gebrauchsanleitung zu Art.-Nr. 362 3507 Abb. 3: Montage Winkel für Fußbodenheizung Als nächstes befestigen Sie die Wandwinkel mit Hilfe der Schlossschrauben, Unterlegscheiben und Muttern an den ⑲ ⑳ ㉓ TuWa Elementen. Anschließend stellen Sie die TuWa Elemente mit den montierten Winkeln an die Wand und befestigen diese ㉑...
- Page 6 SPfMT-THIEME® Gebrauchsanleitung Schulsport • Vereinssport • Fitness· Therapie /Ær/ f{/,S"th'1 Abb. 4: Bohrplan Abb. 5: Montage Schiene und Gleitstein...
- Page 7 Gebrauchsanleitung zu Art.-Nr. 362 3507 Montageschritt 3 Setzen Sie nun das Mittlere Element in die Schienen ein. Kennzeichnen Sie auf Grundlage der zuvor gebohrten Stiftaufnahmen in der Wange des Elements in Senkrechter Stellung, die Bohrungen Ø 6 mm für die Bodenplatten, Ø 11 mm für Bodenstifte ⑨⑪.
- Page 8 Gebrauchsanleitung zu Art.-Nr. 362 3507 Bedienungshinweise für die neigbaren Elemente: Bitten beachten Sie die folgenden Hinweise: Die Turnwand besteht aus 2 festen, 2 neigbaren Elementen und einem schwenkbaren Element. Die neigbaren Elemente haben zur Sicherung oben 2 Sicherungsstifte mit Gewinde und unten 2 Bodenstifte. Diese Bodenstifte stecken ca.
- Page 9 Intended use: The Sport-Thieme ‘Kombi’ gymnastics wall is suitable for games, activities and exercises in a variety of sports lessons. The equipment must not be used for any other purpose than intended, as that could compromise safety and render the warranty void.
- Page 10 User manual for product code 362 3507 Warnings • For the safety of all users, any maintenance work should be carried out by qualified professionals. • This product is designed to be used in public areas under the supervision of adults.
- Page 11 User manual for product code 362 3507 Parts list: Quantity Description Gymnastics wall frame M8 wall plug M6×90 Spax screw Washer (for wood) M8 threaded insert Floor bolt Felt strip M8 sleeve nut Baseplate M6 nylon wall plug Floor pin...
- Page 12 User manual for product code 362 3507 Figure 2: Overview of the main parts Assembly stage 1 The gymnastics wall consists of five frames: two fixed, two tilting and one fold-out. Start by assembling the two gymnastics wall frames that can neither be tilted nor folded out. Place the frames at a distance of 40 cm from the wall they will be mounted on and put two washers ④...
- Page 13 User manual for product code 362 3507 Figure 3: Assembly of bracket for floors with underfloor heating Now, drill an 11 mm hole into the bottom of each tilting section for the floor pins (the sections to be mounted between the two fixed frames).
- Page 14 User manual for product code 362 3507 Figure 4: Recommended drilling dimensions for the frames Figure 5: Drilling dimensions for the rails and sliders Version 09/2023 | Page 6...
- Page 15 User manual for product code 362 3507 Assembly stage 3 Your next job is to insert the middle sections into the rails. Mark the 6 mm holes for the baseplates ⑨ and floor pins ⑪ to match the holes you’ve already drilled into the frame.
-
Page 16: Maintenance And Care
Additional information Due to continuous quality control of our products, technical changes may occur which could lead to minor alterations to the instructions. If you have any questions, our experts at Sport-Thieme are here for you. Version 09/2023 | Page 8...
