Sport-thieme 3386200 Assembly Instruction Manual

Montageanleitung

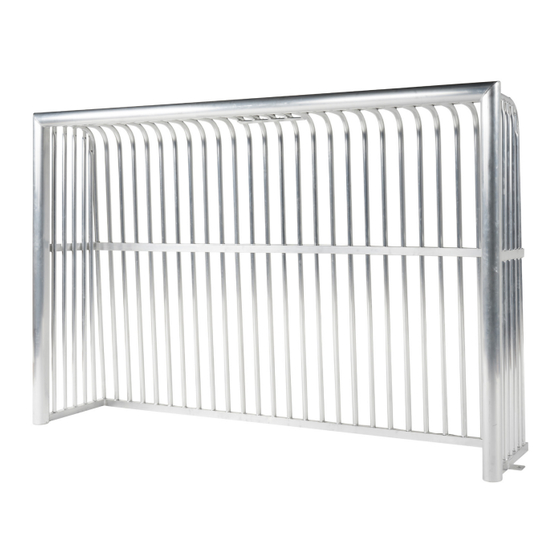

Sport-Thieme Bolzplatztor,
vollverschweißt
3x2 m (Quadratprofil): Art.Nr. 3386200
3x2 m (Quadratprofil) mit
Basketballaufsatz: Art.Nr. 3386213
3x2 m (Ovalprofil): Art.Nr. 3386301
3x2 m (Ovalprofil) mit
Basketballaufsatz: Art.Nr. 3386314
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben. Damit
Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige
Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.
Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
Nutzung beginnen.
Da Sie sich für ein vollverschweißtes Tor entschieden haben, entfällt die Montage
des Tores. Nach DIN EN 15312 muss das Tor jedoch jederzeit gegen Umkippen
gesichert werden (siehe dazu die Hinweise im Abschnitt „Bodenverankerung).

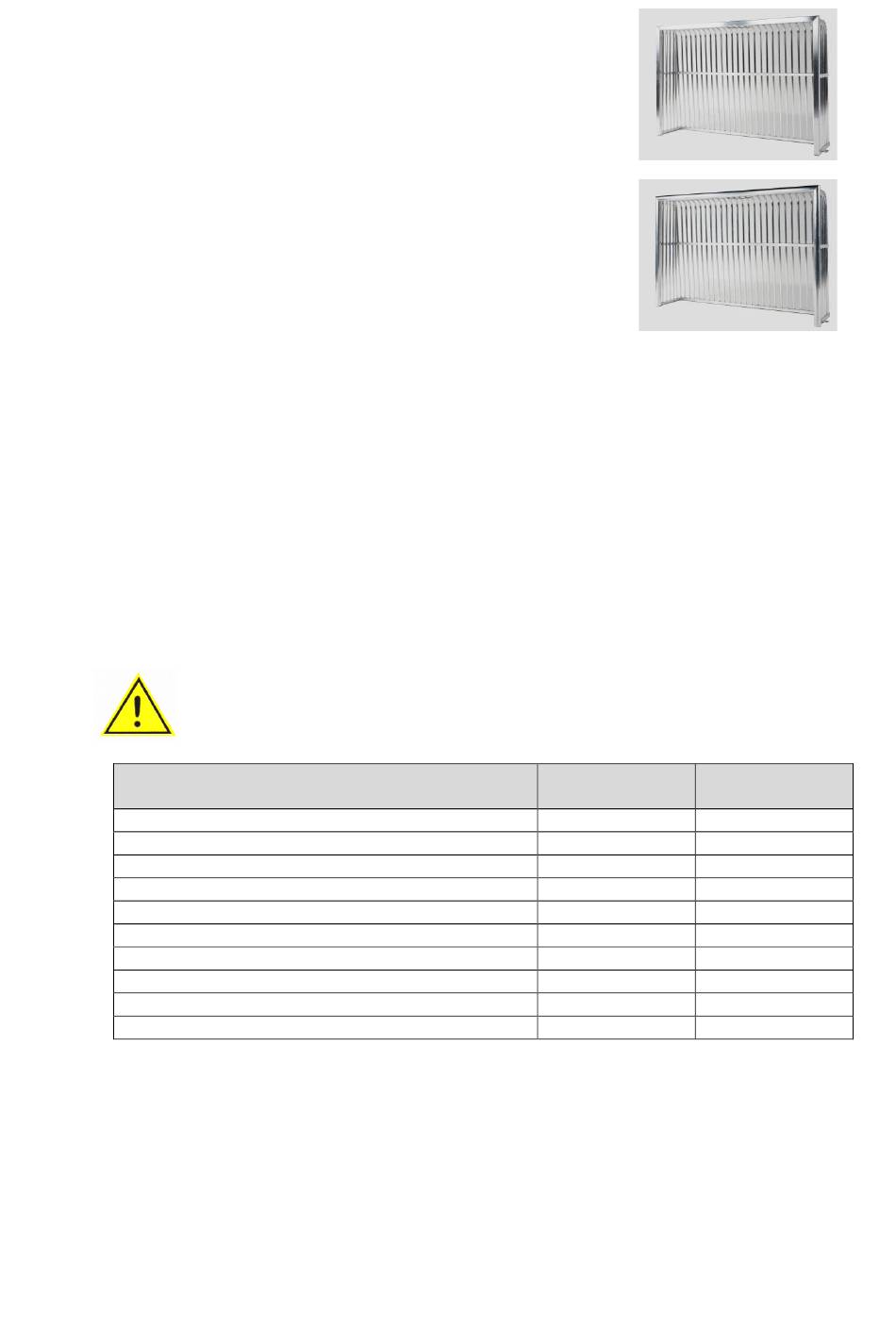

1. Lieferumfang:
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit, bevor Sie
mit dem Aufbau beginnen.
Bitte beachten Sie die unterschiedlichen Ausführungen. Diese
Anleitung gilt für freistehende Tore und Tore in Bodenhülsen mit
quadratischen und ovalen Rahmen.
Beschreibung
vollverschweißtes Tor
Gewindestange M10 zur Bodenverankerung
Unterlegscheibe, Durchmesser 30 mm
selbstsichernde Mutter DIN 985, M10
Nur für Bolzplatztor zum Einbetonieren
Aluminium-Bodenhülse, Länge 300 mmm
Abdeckkappe für Bodenhülse
Montageanleitung
2. Bodenverankerung:
a) Im Bereich der beiden Bodenholme und des Bodenrohres ist das Tor mit mehreren
Haltelaschen versehen. Die Haltelaschen dienen zur Fixierung der vor geschrie-
benen Bodenverankerung des Tores.
Die Verwendung des Tores ohne entsprechende Verankerung erfolgt auf
eigene Gefahr.
Die Maße für die Anordnung der erforderlichen Fundamente ergeben sich aus
dem Abstand der Haltelaschen. Bitte entnehmen Sie diese den nachfolgenden
Zeichnungen.
Stück je Tor
3,00 x 2,00 m
1
4
4
4
2
2
1
1
Stück je Tor
5,00 x 2,00 m
1
5
5
5
-
-
1
