Art.-Nr.: 362 3709

Sport-Thieme Turnwand

"Klappbar"

Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!

Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist,

sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen.

Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.

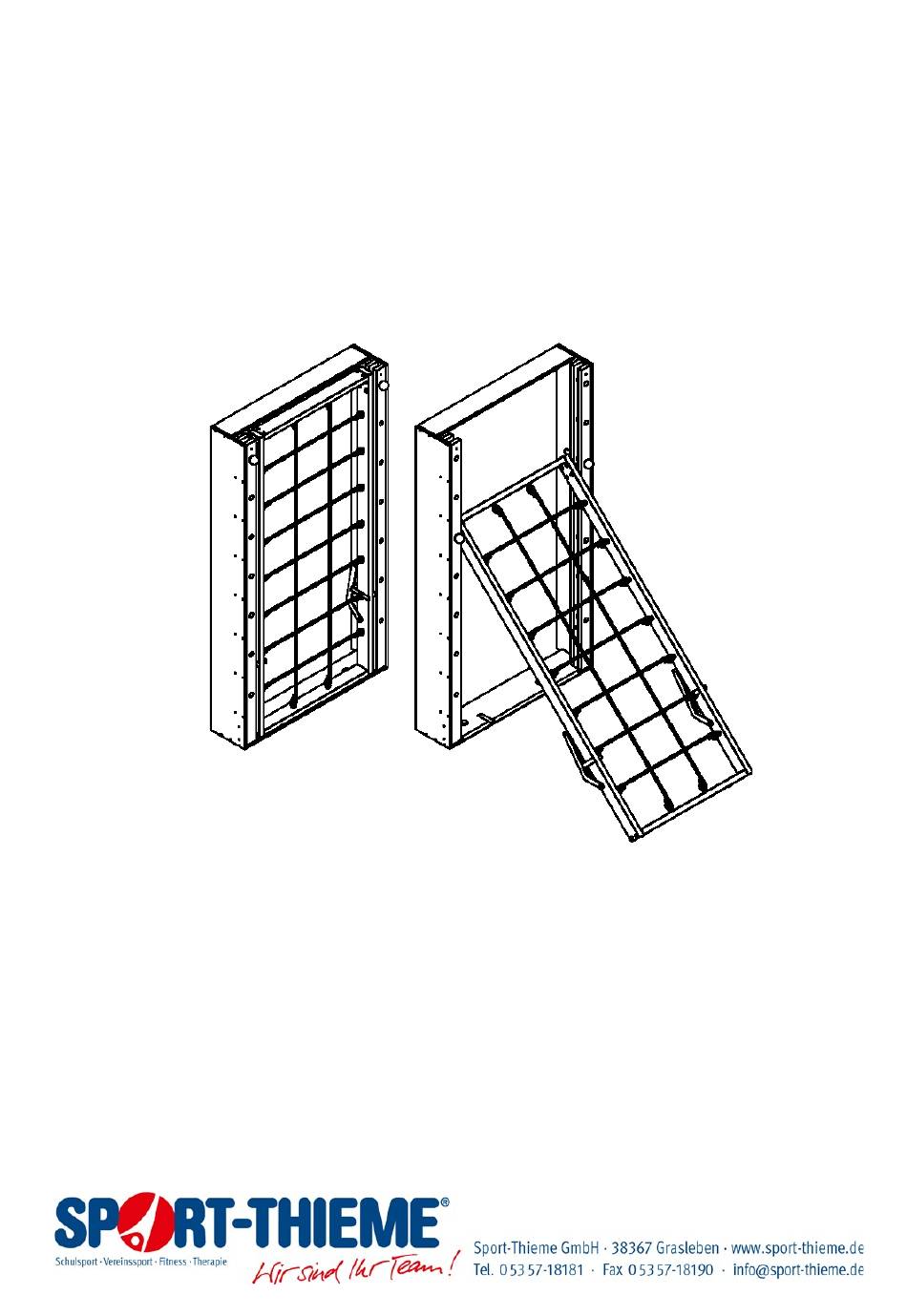

Abb.1: Sport-Thieme Turnwand "Klappbar" Kletternetz

Produktbeschreibung

Verwendungszweck:

Dieses Produkt ist nur für den bestimmungsgemäßen Gebrauch zu verwenden. Missbrauch jeglicher Art führt zur

Beeinträchtigung der Sicherheit und zum Verlust der Gewährleistung!

Die Sport-Thieme Turnwand "Klappbar" bietet vielseitige Turn- und Klettermöglichkeiten, es ist bis in die waagerechte

neigbar.

Achtung: Abbildungen können je nach Einzelelement abweichen.

Maße: 235x126x30 cm

Gewicht: ca. 55 kg

Maximale Belastbarkeit: 90 kg

Version 08/2023 | Seite 1
