Gebrauchsanleitung (Deutsch) | Seiten 1-6
Art.-Nr.: 362 3103
Sport-Thieme Turnwand
"Kletterhäuschen", 3-teilig
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist,
sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen.
Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.

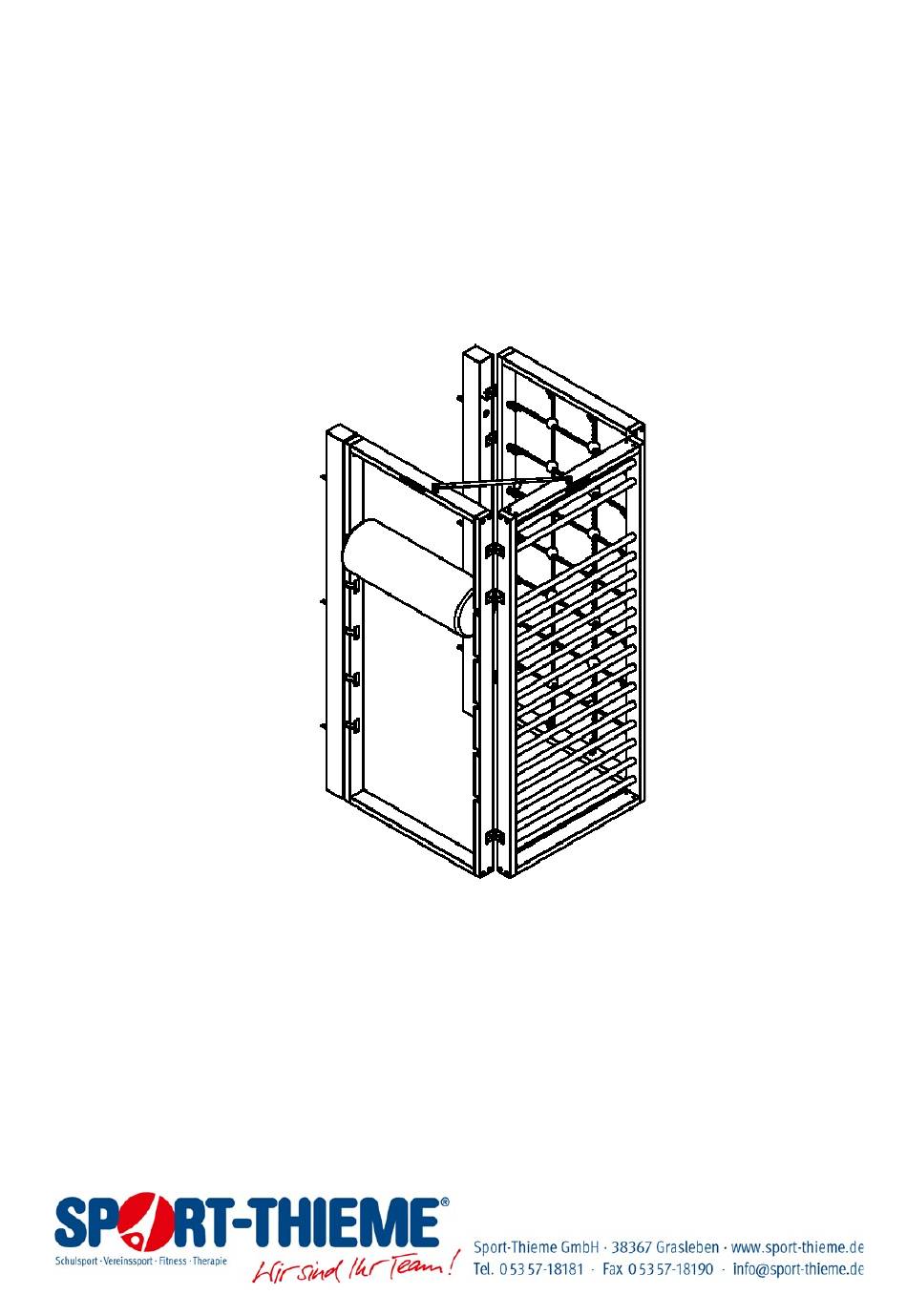

Abb. 1: Sport-Thieme Turnwand "Kletterhäuschen", 3-teilig.
Produktbeschreibung
Verwendungszweck:
Dieses Produkt ist nur für den bestimmungsgemäßen Gebrauch zu verwenden. Missbrauch jeglicher Art führt zur
Beeinträchtigung der Sicherheit und zum Verlust der Gewährleistung!
Das Sport-Thieme Turnwand "Kletterhäuschen", 3-teilig.. bietet im Kinderturnen oder in Bewegungslandschaften
abwechslungsreiche Spiel-, Turn- und Klettermöglichkeiten.
Maße ausgeklappt (LxBxH): 133x125x230 cm (inkl. Turnrolle)
Maße eingeklappt (LxBxT): ca. 214x24x230 cm
Gewicht: 97 kg
Maximale Belastbarkeit: 90 kg je Element
Version 08/2023 | Seite 1
Advertisement
Table of Contents
Related Manuals for Sport-thieme 362 3103
Summary of Contents for Sport-thieme 362 3103
- Page 1 Art.-Nr.: 362 3103 Sport-Thieme Turnwand "Kletterhäuschen", 3-teilig Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen.
-
Page 2: Montage
Gebrauchsanleitung zu Art.-Nr. 362 3103 Warnzeichen / Hinweise Achtung! Da es sich bei dem Artikel um ein sicherheitsrelevantes Teil handelt, sollten alle Arbeiten sorgfältig durch Fachpersonal • ausgeführt werden! Der Artikel ist im öffentlichen Bereich nur unter Aufsicht zu benutzen! •... - Page 3 Gebrauchsanleitung zu Art.-Nr. 362 3103 Stückliste: Anzahl Bezeichnung Klettereinzelelemente Dübel GD 14 Feststellfuß Filzbelag Hülsenmutter Scharnier 60x60x5 Scharnier 60x60x5 versetzt Scheibe DIN 125 Form A 13 mm Scheibe DIN 125 Form A 15 mm Schlossschraube DIN 603 M8 x 70...
- Page 4 Gebrauchsanleitung zu Art.-Nr. 362 3103 Abb. 3: Maße für die Bohrungen zur Montage der Wandbalken Abb. 4: Bohrmaße der Teleskopstange Version 08/2023 | Seite 4...
- Page 5 Gebrauchsanleitung zu Art.-Nr. 362 3103 Montageschritt 2 Als nächstes bekleben Sie alle Kletter-Einzelelemente auf der Unterseite mit Filz , um Beschädigungen am Fußboden zu ① ④ vermeiden. Danach montieren Sie die seitlich schwenkbaren Elemente an die Wandbalken. Das Schwenkelement am linken Wandbalken wird mit 3 gleichseitigen Scharnieren befestigt, während dafür am rechten Wandbalken 3 versetzte...
- Page 6 Gebrauchsanleitung zu Art.-Nr. 362 3103 Montageschritt 4 Um das Kletterhaus später am Boden arretieren zu können, wird als letztes noch der Feststellfuß wie in Abb. 7 mit den ③ Spaxschrauben unten am rechten Kletter-Einzelelement angeschraubt. ⑬ Abb. 7: Montage des Feststellfußes Wartungshinweise und Pflege / Zusatzinformationen Hinweise zur regelmäßigen Kontrolle:...
- Page 7 Product code 362 3103 Sport-Thieme 3-Part Climbing Frame Thank you for choosing a Sport-Thieme product! Please read the following notes carefully before use so you can enjoy this product safely and keep these instructions for future reference. If you have any questions, our team is here for you.
-
Page 8: Product Description
Product description Intended use: The Sport-Thieme 3-part climbing frame is suitable for a variety of games, activities and exercises in children’s gymnastics and obstacle courses. The equipment must not be used for any other purpose than intended, as that could compromise safety and render the warranty void. - Page 9 User manual for product code 362 3103 Parts list: Quantity Description Climbing frame section M14 wall plug Floor bolt Felt strip Sleeve nut 60×60×5 mm butt hinge 60×60×5 mm offset hinge M13 washer (DIN 125, shape A) M15 washer (DIN 125, shape A) M8×70 coach bolt (DIN 603)
- Page 10 User manual for product code 362 3103 Use the hex-head wood screws ⑫, washers ⑧ and plastic wall plugs ② to mount the beams. The layout and distances between the 14 mm holes to be drilled into the wall are shown in figure 3. Drill the holes for the telescopic arm in the top of the left and middle climbing frame sections (as indicated in figure 4).
- Page 11 User manual for product code 362 3103 Assembly step 2 The next stage is to glue the felt strips ④ to the underside of the individual climbing frame sections ① to prevent damage to the floor. You can now mount the two outer sections on the wall beams. The section to be attached to the wall beam on the left should be fixed using three butt hinges ⑥, while the section to be attached to the wall beam on the right requires...
-
Page 12: Maintenance And Care
Additional information Due to continuous quality control of our products, technical changes may occur which could lead to minor alterations to the instructions. If you have any questions, our experts at Sport-Thieme are here for you. Version 08/2023 | Page 6...
