Gebrauchsanleitung (Deutsch) | Seiten 1-7
Art.-Nr.: 362 3305
Sport-Thieme Kletterhaus
"TuWa" - 5 tlg.
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist,
sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen.
Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.

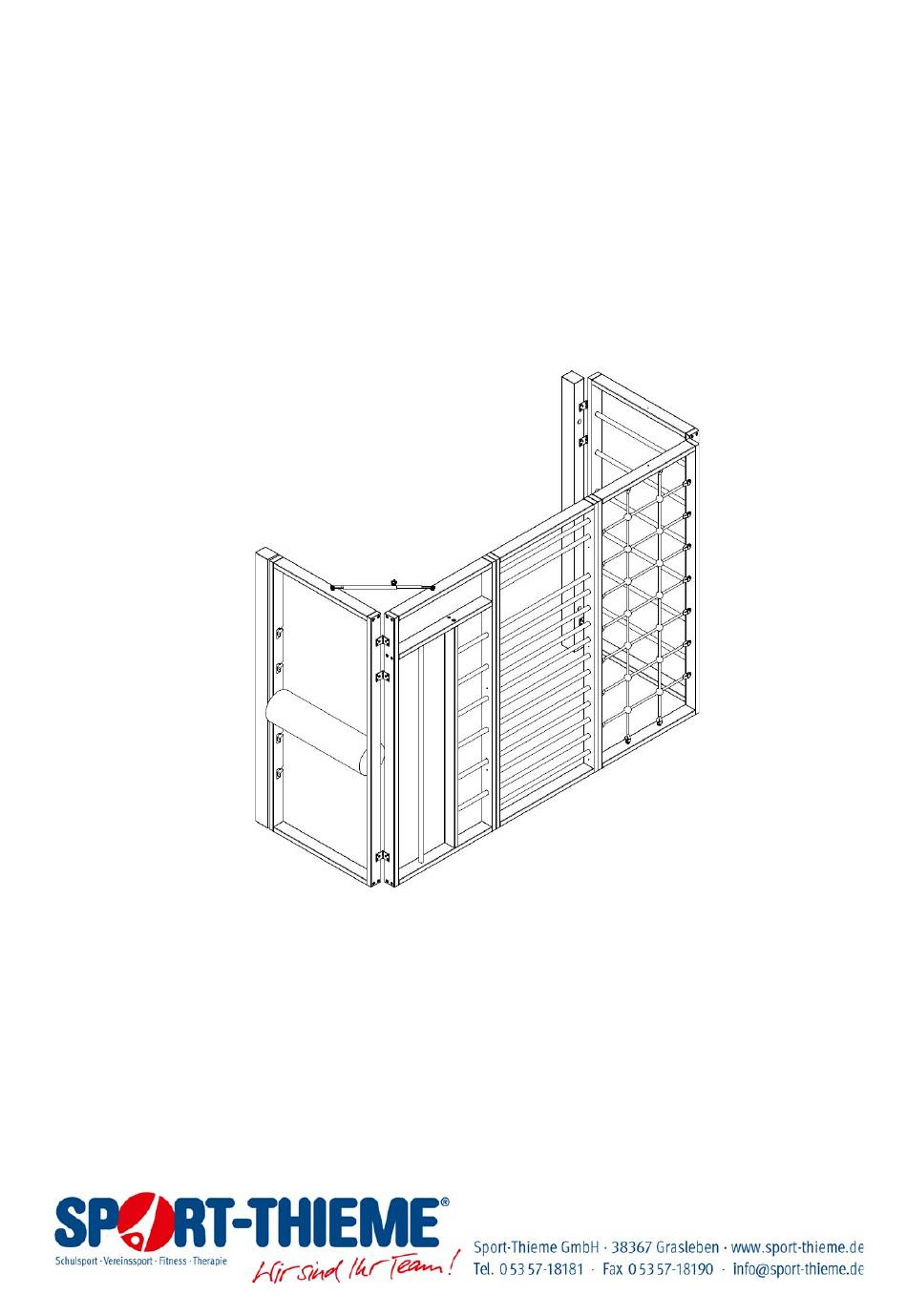

Abb. 1: Sport-Thieme Kletterhaus
Produktbeschreibung
Verwendungszweck:
Dieses Produkt ist nur für den bestimmungsgemäßen Gebrauch zu verwenden. Missbrauch jeglicher Art führt zur
Beeinträchtigung der Sicherheit und zum Verlust der Gewährleistung!
Das Sport-Thieme Kletterhaus "TuWa" - 5 tlg. bietet im Kinderturnen oder in Bewegungslandschaften abwechslungsreiche
Spiel-, Turn- und Klettermöglichkeiten.
Maße ausgeklappt (LxBxH): 323x125x230 cm
Maße eingeklappt (LxBxH): 414x24x230 cm
Gewicht: ca. 143 kg
Maximale Belastbarkeit: 90 kg je Element
Version 08/2023 | Seite 1
Advertisement
Related Manuals for Sport-thieme TuWa
Summary of Contents for Sport-thieme TuWa
- Page 1 Dieses Produkt ist nur für den bestimmungsgemäßen Gebrauch zu verwenden. Missbrauch jeglicher Art führt zur Beeinträchtigung der Sicherheit und zum Verlust der Gewährleistung! Das Sport-Thieme Kletterhaus "TuWa" - 5 tlg. bietet im Kinderturnen oder in Bewegungslandschaften abwechslungsreiche Spiel-, Turn- und Klettermöglichkeiten.
-
Page 2: Montage
Gebrauchsanleitung zu Art.-Nr. 362 3305 Warnzeichen / Hinweise Achtung! Da es sich bei dem Artikel um ein sicherheitsrelevantes Teil handelt, sollten alle Arbeiten sorgfältig durch Fachpersonal • ausgeführt werden! Aufgrund unserer kontinuierlichen Qualitätsprüfung der Produkte können sich technische Änderungen ergeben, die zu •... - Page 3 Gebrauchsanleitung zu Art.-Nr. 362 3305 Stückliste: Anzahl Bezeichnung Kletter-Einzelelement Wandbalken Sechskant-Holzschraube DIN 571 – 12 x 180 Scheibe DIN 125 Form A – 13 mm Kunststoffdübel GD 14 Filz 80 x 1000 mm Scharnier 60 x 60 x 5 Scharnier 60 x 60 x 5 versetzt Spaxschraube Ø...
- Page 4 Gebrauchsanleitung zu Art.-Nr. 362 3305 Abb. 3: Bohrmaße der Teleskopstange Montageschritt 2 Als nächstes bekleben Sie alle Kletter-Einzelelemente auf der Unterseite mit Filz , um Beschädigungen am Fußboden zu ① ⑥ vermeiden. Danach montieren Sie die seitlich schwenkbaren Elemente an die Wandbalken. Das Schwenkelement am linken Wandbalken wird mit 3 gleichseitigen Scharnieren befestigt, während dafür am rechten Wandbalken 3 versetzte ⑦...
- Page 5 Gebrauchsanleitung zu Art.-Nr. 362 3305 Abb. 4: Montage der Kletter-Einzelelemente Montageschritt 3 Im nächsten Schritt wird die Teleskopstange wie in Abb. 5 auf die beiden linken Elemente über Eck aufgesetzt und mit den ⑪ Schlossschrauben und Hülsenmuttern verschraubt. Die Sechskantmuttern und Scheiben dienen zur Regulierung ⑫...
- Page 6 Gebrauchsanleitung zu Art.-Nr. 362 3305 Abb. 5: Position der Teleskopstange beim aus- und eingeklappten Kletterhaus Abb. 6: Montage der Teleskopstange Montageschritt 4 Um das Kletterhaus später am Boden arretieren zu können, wird als letztes noch der Feststellfuß wie in Abb. 7 mit den ⑰...
- Page 7 Überprüfen Sie den Zustand von Polsterelementen, denn durch die Nutzung können Gebrauchsspuren entstehen • Das Gerät sollte jährlich einer Sicherheitsrevision durch eine Fachfirma unterzogen werden • Kontakt für Wartungsarbeiten: • Bei Fragen stehen wir Ihnen gerne zur Verfügung! Ihr Sport-Thieme Team Version 08/2023 | Seite 7...
- Page 8 Product code 362 3305 Sport-Thieme 5-Part ‘TuWa’ Climbing Frame Thank you for choosing a Sport-Thieme product! Please read the following notes carefully before use so you can enjoy this product safely and keep these instructions for future reference. If you have any questions, our team is here for you.
-
Page 9: Product Description
Product description Intended use: The Sport-Thieme 5-part ‘TuWa’ climbing frame is suitable for a variety of games, activities and exercises in children’s gymnastics and obstacle courses. The equipment must not be used for any other purpose than intended, as that could compromise safety and render the warranty void. - Page 10 User manual for product code 362 3305 Parts list: Quantity Description Climbing frame section Wall beam M12×180 hex-head wood screw (DIN 571) M13 washer (DIN 125, shape A) M14 plastic wall plug 80×1,000 mm felt strip 60×60×5 mm butt hinge 60×60×5 mm offset hinge M5×30 Spax screw M5×60 Spax screw...
- Page 11 User manual for product code 362 3305 Figure 3: Drilling dimensions for the telescopic arm Assembly step 2 The next stage is to glue the felt strips ⑥ to the underside of the individual climbing frame sections ① to prevent damage to the floor.
- Page 12 User manual for product code 362 3305 Figure 4: Assembly of the individual sections Assembly step 3 In this next step, the telescopic arm ⑪ should be positioned across the corner between the two first sections from the left and screwed in place using the coach bolts ⑫ and sleeve nuts ⑬ as shown in figure 5. Use the hexagon nuts ⑭ and washers ⑮...
- Page 13 User manual for product code 362 3305 Figure 5: Position of the telescopic arm when the climbing frame is folded out and folded in Figure 6: Telescopic arm attachment Assembly step 4 The climbing frame should be anchored to the ground for optimum stability. Attach the floor bolt ⑰ to the bottom of the right-hand section using the Spax screws ⑨...
-
Page 14: Maintenance And Care
Inspect the equipment for any damage and replace worn parts. • Check the condition of the wooden elements for signs of wear, such as chipping. If you have any questions, our experts at Sport-Thieme are here for you. Version 08/2023 | Page 7...
