Montageanleitung
Sport-Thieme
Transportwagen
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese
Anleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf. Für
Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Sport-Thieme GmbH
Tel. 05357 18181
·
Fax 05357 18190
·
38367 Grasleben
·
info@sport-thieme.de
Art.-Nr. 3911701
·
sport-thieme.de
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sport-thieme 3911701
Summary of Contents for Sport-thieme 3911701
- Page 1 Sport-Thieme Transportwagen Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
-
Page 2: Montage

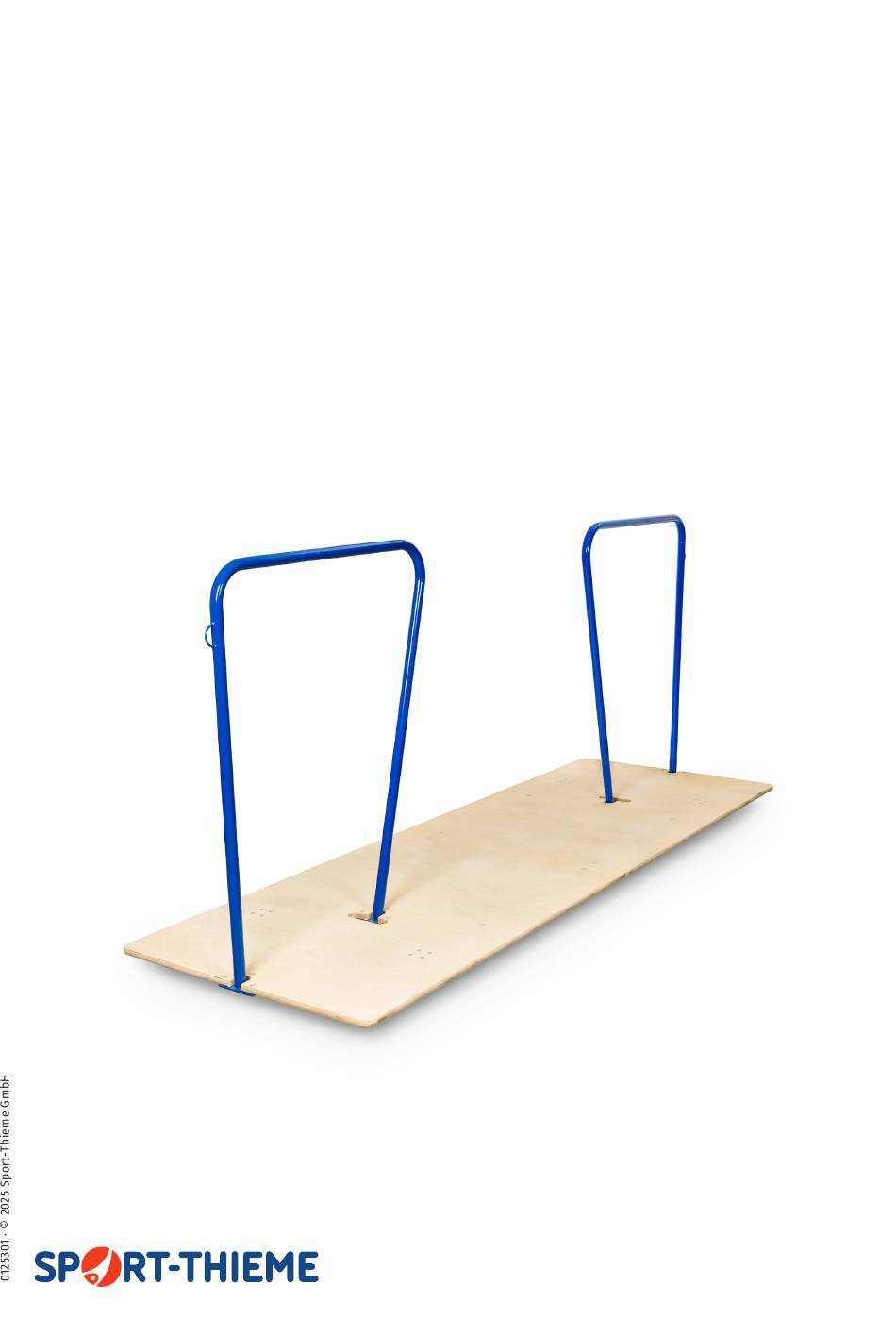

Montageanleitung zu Art.-Nr. 3911701 Montage Benötigte Werkzeuge: Hammer, Schraubenschlüssel SW 10, Schraubenschlüssel SW 13 Benötigte Personenzahl: 2–3 Benötigte Zeit: 30 Min. Schwierigkeitsgrad: mittel Maximale Belastung: 200 kg Verwendungszweck: Dieses Produkt ist nur für den bestimmungsgemäßen Gebrauch zu verwenden. Stückliste Position... - Page 3 Montageanleitung zu Art.-Nr. 3911701 Montageschritt 1 Als erstes werden die beiden Bodenplatten (1) mit Hilfe der 2 Bodenrohre (2) verbunden. Schlagen Sie dazu zunächst mit einem Hammer die 8 Flachrundschrauben mit Vierkant- ansatz (3) leicht in die vorgebohrten Löcher der Boden- platte ein.
- Page 4 • Überprüfen Sie den Zustand der Gurte, denn durch die Nutzung können Gebrauchsspuren entstehen. Anwendung Artikel, die zur Kombination geeignet sind: • Sport-Thieme Weichboden Typ 8 – Blau (Art.-Nr. 1205901) • Sport-Thieme Weichboden Typ 8 – Grün (Art.-Nr. 1205943) • Sport-Thieme Ersatzgurt für Transportwagen (Art.-Nr. 1221028)
- Page 5 Please read the following notes carefully before use so you can enjoy this product safely and keep these instructions for future reference. If you have any questions, our team is here for you. Sport-Thieme GmbH · D-38367 Grasleben · sport-thieme.com Tel. +49 53 57 181 503 · Fax +49 53 57 181 921 · info@sport-thieme.com...
-
Page 6: Part List
Installation Manual for Prod. Code 3911701 Assembly Tools required: hammer, SW 10 spanner, SW 13 spanner (not included) Number of people required: 2/3 Time required: 30 minutes Difficulty: medium Maximum load: 200 kg Part List Position Numer Description base panels... - Page 7 Installation Manual for Prod. Code 3911701 Step 1 Start by connecting the 2 base panels (1) using the 2 base tubes (2). Use a hammer to lightly knock the 8 coach bolts (3) into the pre-drilled holes on the base panels. Then attach the base tubes using an SW 13 spanner to fix the 8 spring lock washers (4) and the 8 hexagon nuts (5).
-
Page 8: Maintenance And Additional Information
• Check the straps, as regular use may cause wear. Application Products suitable for use with this item: • Sport-Thieme ‘Type 8’ crash mat, blue (Prod. Code 1205901) • Sport-Thieme ‘Type 8’ crash mat, green (Prod. Code 1205943) • Sport-Thieme replacement strap for transport trolley (Prod. Code 1221028)
