Flash EVENT Series User Manual

Hide thumbs Also See for EVENT Series:

Advertisement

Available languages

Available languages

Table of Contents

EVENT
SERIES:
TubeFX 360
User Manual
Art No F7300258

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EVENT Series and is the answer not in the manual?

Questions and answers

Related Manuals for Flash EVENT Series

Summary of Contents for Flash EVENT Series

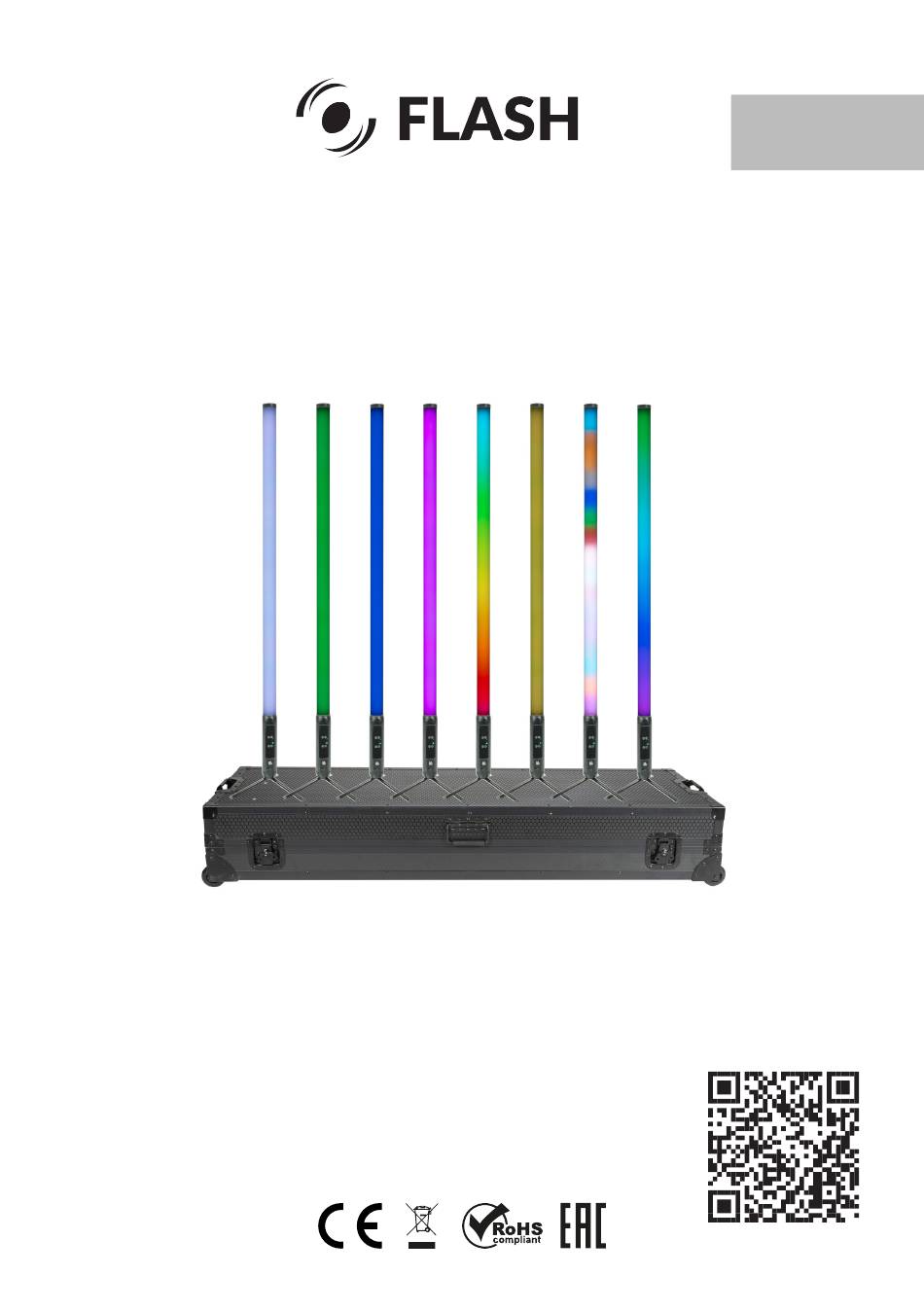

  • Page 1 EVENT SERIES: TubeFX 360 User Manual Art No F7300258...

  • Page 2: Table Of Contents

    Pages: 2-13 Strony: 14-20 C O N T E N T S INTRODUCTION SAFETY INFORMATION PRODUCT INFORMATION MENU OPERATION DMX CHART REMOTE CONTROL •Unpack and check carefully there is no transportation damage before using the unit•Before operating, ensure that the voltage and frequency of power supply match the power requirements of the unit •It’s important to ground the yellow/green conductor to earth in order to avoid electric shock •The unit is for indoor use only.

  • Page 3: Introduction

    I N T R O D U C T I O N THANK YOU FOR PURCHASING TubeFX 360. FOR SAFETY RE- ASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CARE- FULLY READ THE INSTRUCTIONS. S A F E T Y I N F O R M AT I O N Please keep this User Manual In the event of serious ope- for future consultation.

  • Page 4: Product Information

    P R O D U C T I N F O R M AT I O N is in the transport case. Case can also VOLTAGES: AC 100V-240V 50/60Hz be used for charging by 2x powerCON Light source: 28W LED connectors.

  • Page 5: Menu Operation

    Voltage Specification. Input Voltage Frequency Total Power 100-240[V] AC 50/60[Hz] 28 [W] Key operation diagram: Menu A001 Confirm Down Menu Operation Instructions Address 001-512 Address code mode 4CHA 4A channel mode 4CHB 4B channel mode 5 channel mode 6CHA 6A channel mode 6CHB 6B channel mode Channel...
  • Page 6 L105 L106 L107 L110 L111 L115 L116 L118 L119 L121 L124 L126 L127 L128 L132 L135 L139 L147 L151 L152 L158 L164 L174 L179 L180 L201 L203 L204 Strobe: 0-255 DIM: 0-255 1750K 2000K 2250K 2500K 2750K 3000K 3250K 3500K 3750K 4000K 4250K...
  • Page 7 6500K 6750K 7000K 7250K 7500K 7750K 8000K 8250K 8500K 8750K 9000K 9250K 9500K 9750K 10000K G/M: -1.00--1.00 DIM: 0-255 HUE: 0-360 STA: 0-100 Auto Auto Mode: 0-60 Speed: 1-16 STA: 0-100 Sound Sound Mode: 0-3 SENS: 0-100 Color: 0-27 WIFI LED_XXX Master/Slave Master...
  • Page 8 Advanced parameter settings: (In A001 mode, press the confirm button for 3 seconds to enter) 000-255 Red current regulation Green 000-255 Green current regulation Blue 000-255 Blue current regulation White 000-255 White current regulation Yellow 000-255 Yellow current regulation Single Currently on State Whole...

  • Page 9: Dmx Chart

    D M X C H A R T CH No 4CHA 4CHB 6CHA 6CHB 12CH 16CH 80CH 160CH close the close the close the close the close the 0-255 light light light light light 0-1 close the light 1-255 1-255 1-255 1-255 1-255...
  • Page 10 CH No 4CHA 4CHB 6CHA 6CHB 12CH 16CH 80CH 160CH CH11 0-255 white dimming CH12 0-255 yellow dimming CH13 CH14 CH15 CH16 CH17 CH18 CH19 CH20 CH21 CH22 CH23 CH24 CH25 CH26 CH27 CH28 CH29 CH30 CH31 CH32 CH33 CH34 CH35 CH36 CH37...

  • Page 11: Remote Control

    Infrared IR remote control function: Dimming IR On & Off and speed Red, Green Blue, White Auto Color Amber, UV Strobe Auto Fade 9 Colors Sound Mode 1. Dimming and speed, UP key 2. Dimming and speed, DOWN key 3. OFF - Turn off the light 4.
  • Page 12 Wi-Fi control operation steps: Step 1: The mobile phone first installs the APP of this software (LED LAMP) Step 2: The lamp display function is switched to Wi-Fi mode. After confirmation, LED-XXX will appear, (XXX represents 3 digits). Step 3: Click the setting icon on the phone, turn on the Wi-Fi and search for the Wi-Fi address, the word LED appears.
  • Page 14 S P I S T R E Ś C I WPROWADZENIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE O PRODUKCIE OBSŁUGA MENU TABLICA DMX FUNKCJE PILOTA IR •Przed użyciem urządzenia należy je rozpakować i dokładnie sprawdzić, czy nie uległo uszkodzeniu podczas transportu • Przed uruchomieniem należy upewnić się, że napięcie i częstotliwość...
  • Page 15 W P R O W A D Z E N I E DZIĘKUJEMY ZA ZAKUP TubeFX 360. ZE WZGLĘDÓW BEZPIE- CZEŃSTWA I W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY NA- LEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ. INFORMACJE DOTYC ZĄCE BEZ PIEC Z EŃST WA Niniejszą...
  • Page 16 I N F O R M A C J E O P R O D U K C I E się w walizce transportowej. Walizka NAPIĘCIA: AC 100V-240V 50/60Hz może być również używana do ładowania Źródło światła: 28W LED przez 2x złącza powerCON. System kolorów: RGBWA Kolor Połączenie sygnałowe: połączenie mieszany (Lee Colors + CTO)
  • Page 17 Specyfikacja Zasilania. Napięcie wejściowe Częstotliwość Całkowita moc 100-240[V] AC 50/60[Hz] 28 [W] Wyświetlacz: Menu A001 Potwierdź Down Instrukcje obsługi menu Address 001-512 Address code mode 4CHA 4A channel mode 4CHB 4B channel mode 5 channel mode 6CHA 6A channel mode 6CHB 6B channel mode Channel...
  • Page 18 L105 L106 L107 L110 L111 L115 L116 L118 L119 L121 L124 L126 L127 L128 L132 L135 L139 L147 L151 L152 L158 L164 L174 L179 L180 L201 L203 L204 Strobe: 0-255 DIM: 0-255 1750K 2000K 2250K 2500K 2750K 3000K 3250K 3500K 3750K 4000K 4250K...
  • Page 19 6500K 6750K 7000K 7250K 7500K 7750K 8000K 8250K 8500K 8750K 9000K 9250K 9500K 9750K 10000K G/M: -1.00--1.00 DIM: 0-255 HUE: 0-360 STA: 0-100 Auto Auto Mode: 0-60 Speed: 1-16 STA: 0-100 Sound Sound Mode: 0-3 SENS: 0-100 Color: 0-27 WIFI LED_XXX Master/Slave Master...
  • Page 20 Ustawienia parametrów zaawansowanych: (W trybie A001 naciśnij i przytrzymaj przez 3 sekundy przycisk potwierdzenia, aby wejść w tryb) Czerwony 000-255 Regulacja Czerwonego Zielony 000-255 Regulacja Zielonego Niebieski 000-255 Regulacja Niebieskiego Biały 000-255 Regulacja Białego Żółty 000-255 Regulacja Żółtego Single Obecnie włączony Stan Whole Cała jasność...
  • Page 21 TA B L I C A D M X CH No 4CHA 4CHB 6CHA 6CHB 12CH 16CH 80CH 160CH close the close the close the close the close the 0-255 light light light light light 0-1 close the light 1-255 1-255 1-255 1-255...
  • Page 22 CH No 4CHA 4CHB 6CHA 6CHB 12CH 16CH 80CH 160CH CH11 0-255 white dimming CH12 0-255 yellow dimming CH13 CH14 CH15 CH16 CH17 CH18 CH19 CH20 CH21 CH22 CH23 CH24 CH25 CH26 CH27 CH28 CH29 CH30 CH31 CH32 CH33 CH34 CH35 CH36 CH37...
  • Page 23 Funkcja zdalnego sterowania na podczerwień IR: Dimming IR On & Off and speed Red, Green Blue, White Amber, UV Auto Color Strobe Auto Fade 9 Colors Sound Mode 1. Ściemnianie i prędkość, przycisk UP 2. Przyciemnianie i prędkość, przycisk DOWN 3.
  • Page 24 2. Obsługa standardowego DMX512 i przewodowego RDM 3. Obsługa aktualizacji oprogramowania online 4. Obsługa ustawień kontroli temperatury 5. Obsługa połączenia bezprzewodowego 2.4G 6. Obsługa aplikacji mobilnej (Android i Apple) FLASH-BUTRYM Sp.j. Skarbimierzyce 18 · 72-002 Dołuje · POLAND WWW.FLASH-BUTRYM.PL...
