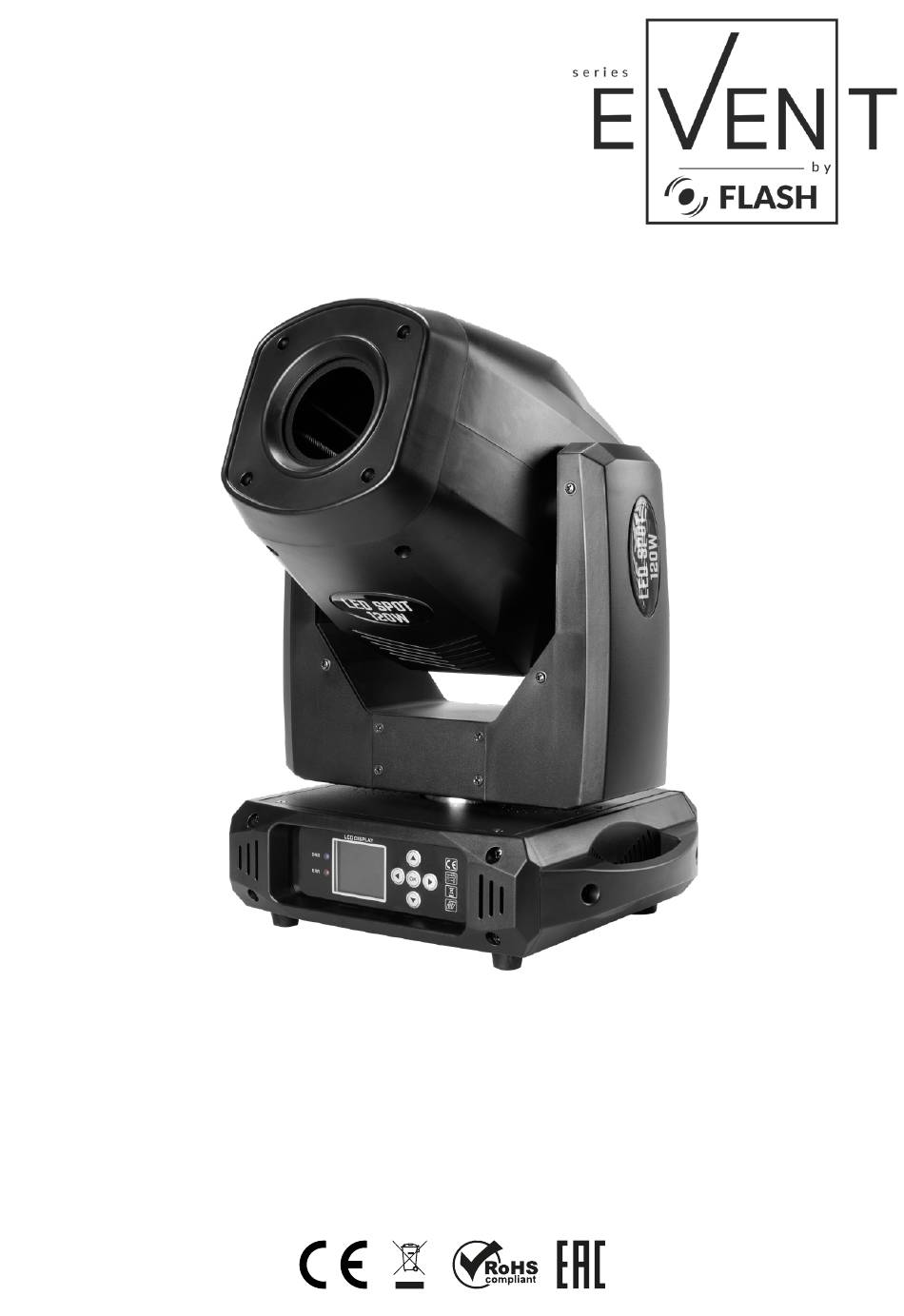

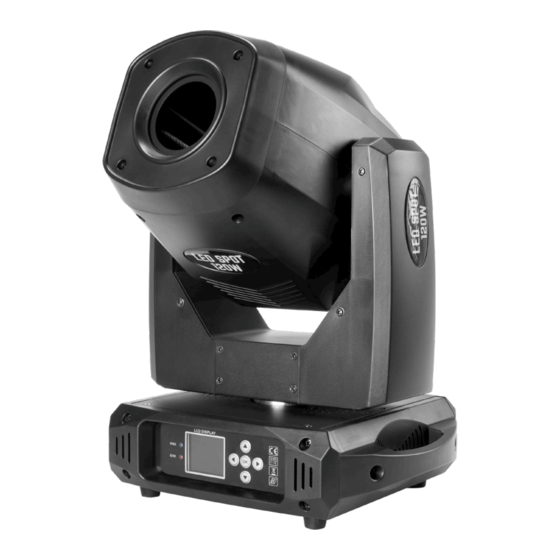

- Page 1 MH-HYBRID LED 120 User Manual Instrukcja Obsługi Art No F7100803...
- Page 2 Pages: 2-9 Strony: 10-18 C O N T E N T S INTRODUCTION SAFETY INFORMATION PRODUCT INFORMATION INSTALLATION CONNECTION DMX CHART WARNING! The Led Moving Head (LMH) has a powerful pan and tilt mo- tor. The torque reaction when the head is panned suddenly can cause the base to move if the fixture is standing unsecured on a surface.
- Page 3 I N T R O D U C T I O N THANK YOU FOR PURCHASING MH-HYBRID LED 120. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CA- REFULLY READ THE INSTRUCTIONS. S A F E T Y I N F O R M AT I O N Please keep this User Manual In the event of serious ope- for future consultation.
- Page 4 P R O D U C T I N F O R M AT I O N Light Source: bi-directional rotatable at LED single color 120W variable speed Power consumption: 169W Features: Zoom, Macro, Power supply voltage: Electronic Frost Effect 90-240V, 50/60Hz AC Operating modes: DMX512, PAN range: 540°...
- Page 5 C O N N E C T I O N The device is equipped with the following interfaces: 1. DMX (in/out): XLR 3-pin socket 2. Power (in): powerCon socket The connection is performed using cable with XLR-female -> XLR-Male plugs. CAUTION! At the last fixture, the SHIELD DMX signal has to be terminated...
- Page 6 The connection is performed using power cable with powerCON con- nector (included). The device must be operated by qualified personnel. CAUTION! In the case of cable damage do not attempt to repair. Repla- cement or repair can be made only on the manufacturer or by a person with appropriate permissions Using lamp, the change rate of power voltage should be within ±10%, if the voltage is too high, it will shorten the light’s life;...
- Page 7 D M X C H A R T 18 CH Dimmer 0-255 Strobo Empty 4-251 Slow to Fast 252-255 Open 0-255 Tilt 0-255 Pan/Tilt Speed 0-255 Color 0-255 White Color 1 Color 2 10-14 Color 3 15-19 Color 4 20-24 Color 5 25-29 Color 6...
- Page 8 Open 10-19 Gobo 1 20-29 Gobo 2 30-39 Gobo 3 40-49 Gobo 4 50-59 Gobo 5 60-69 Gobo 6 70-79 Gobo 7 80-89 Gobo 8 90-99 Gobo 9 100-129 Fast to Slow 130-134 Stop 135-210 Slow to Fast 211-255 Gobo Shake Roto Gobo Open 10-19...
- Page 9 0-127 Indexing 128-190 Fast to Slow Rotation 191-192 Stop 193-255 Slow to Fast Rotation Frost 0-255 Focus 0-255 Zoom 0-255 Pan Fine 0-255 Tilt Fine 0-255 Macro 0-255 Reset...
- Page 10 S P I S T R E Ś C I WPROWADZENIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE O PRODUKCIE INSTALACJA POŁĄCZENIA TABELA DMX OSTRZEŻENIE! Ruchoma głowica LED (LMH) jest wyposażona w moc- ny silnik obrotu i pochylenia. Reakcja momentu obrotowego, gdy głowica jest nagle obracana, może spowodować...
- Page 11 W P R O W A D Z E N I E DZIĘKUJEMY ZA ZAKUP MH-HYBRID LED 120. ZE WZGLĘDÓW BEZPIECZEŃSTWA I W CELU ZAPEWNIENIA BEZAWARYJNEJ PRA- CY NALEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ. INFORMACJE DOTYC ZĄCE BEZ PIEC Z EŃST WA Niniejszą...
- Page 12 I N F O R M A C J A O P R O D U K C I E Źródło światła: pryzmat, dwukierunkowy obrót LED jednokolorowa 120W ze zmienną prędkością Pobór mocy: 169W Funkcje: Zoom, Makro, Napięcie zasilania: Elektroniczny efekt Frost 90-240V, 50/60Hz AC Tryby pracy: DMX512, Auto, Zakres PAN: 540°...
- Page 13 P O Ł A C Z E N I E Urządzenie wyposażone jest w następujące interfejsy: 1. DMX (wejście/wyjście) – złącza: XLR 3-pin 2. Zasilanie (wejście) – złącze: powerCon Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński (Female) -> XLR-Męski (Male) SHIELD OSTROŻNIE! Na ostatnim urzą- SIGNAL (+)
- Page 14 Podłączenie odbywa się za pomocą kabla zasilającego ze złączem powerCON (w zestawie). Urządzenie musi być obsługiwane przez wy- kwalifikowany personel. UWAGA! W przypadku uszkodzenia kabla nie należy podejmować prób naprawy. Wymiana lub naprawa może być wykonana wyłącznie u pro- ducenta lub przez osobę z odpowiednimi uprawnieniami Używając lampy, szybkość...
- Page 15 TA B E L A D M X 18 CH Dimmer 0-255 Strobo Puste 4-251 Od Wolnego do Szybkiego 252-255 Open 0-255 Tilt 0-255 Pan/Tilt Speed 0-255 Kolor 0-255 Biały Kolor 1 Kolor 2 10-14 Kolor 3 15-19 Kolor 4 20-24 Kolor 5 25-29...
- Page 16 Static Gobo Open 10-19 Gobo 1 20-29 Gobo 2 30-39 Gobo 3 40-49 Gobo 4 50-59 Gobo 5 60-69 Gobo 6 70-79 Gobo 7 80-89 Gobo 8 90-99 Gobo 9 100-129 Od Szybkiego do Wolnego 130-134 Stop 135-210 Od Wolnego do Szybkiego 211-255 Gobo Shake Roto Gobo...
- Page 17 Prism Rotation 0-255 0-127 Indexing 128-190 Od Szybkiego do Wolnego Rotation 191-192 Stop 193-255 Od Wolnego do Szybkiego Rotation Frost 0-255 Focus 0-255 Zoom 0-255 Pan Fine 0-255 Tilt Fine 0-255 Macro 0-255 Reset...
- Page 20 FLASH-BUTRYM Sp.j. Skarbimierzyce 18 · 72-002 Dołuje · POLAND WWW.FLASH-BUTRYM.PL...
