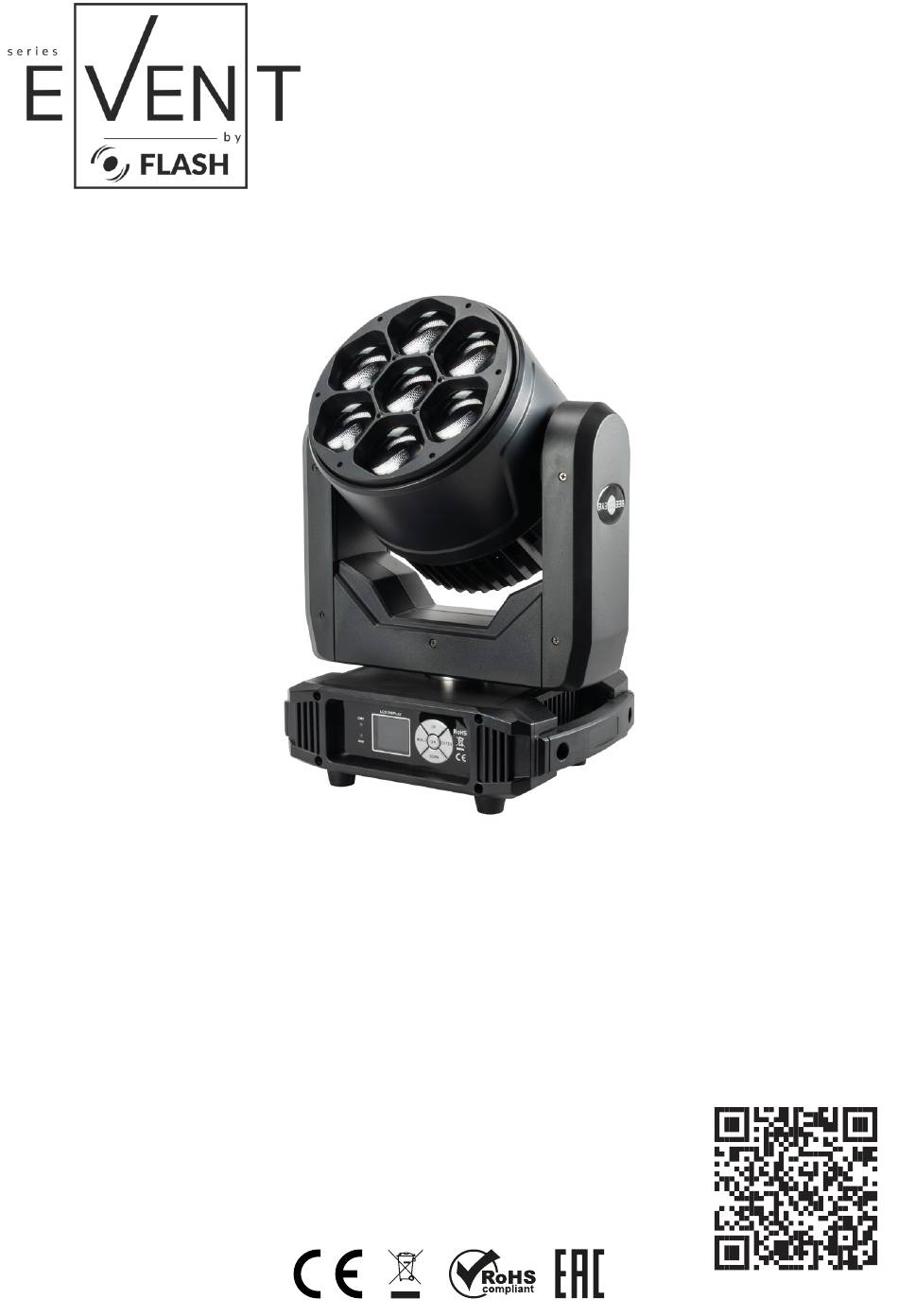

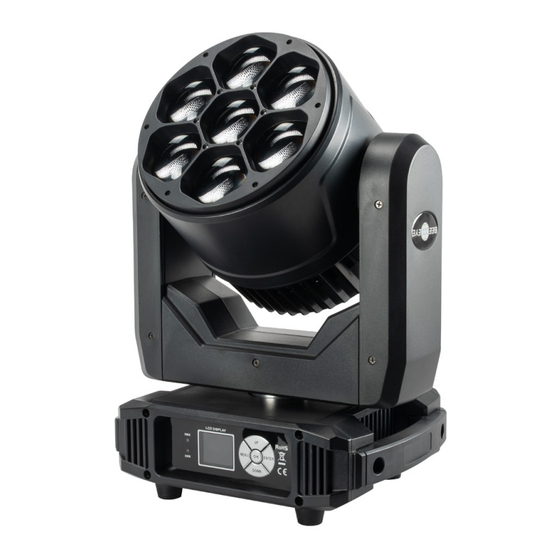

- Page 1 MH-WASH-BE LED 740 PRO User Manual Instrukcja Obsługi Art No F7100568...
- Page 2 Pages: 2-14 Strony: 14-25 C O N T E N T S INTRODUCTION SAFETY INFORMATION PRODUCT INFORMATION INSTALLATION CONNECTION DMX CHART WARNING! The Led Moving Head (LMH) has a powerful pan and tilt mo- tor. The torque reaction when the head is panned suddenly can cause the base to move if the fixture is standing unsecured on a surface.
- Page 3 I N T R O D U C T I O N THANK YOU FOR PURCHASING MH-WASH-BE LED 740 PRO. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERA- TION, CAREFULLY READ THE INSTRUCTIONS. S A F E T Y I N F O R M AT I O N Please keep this User Manual In the event of serious ope- for future consultation.
- Page 4 P R O D U C T I N F O R M AT I O N Light Source: CRI: 85 (90 if is the best LED RGBW 7x40W RGBW combinations colours) Power consumption: 350W Min. white colour temp.: Power supply voltage: 7000K 100-240V, 50/60Hz AC Luminous flux: 5 355 lm...
- Page 5 C O N N E C T I O N The device is equipped with the following interfaces: 1. DMX (in/out): XLR 3(5)-pin socket 2. Power (in/out): TrueCon socket The connection is performed using cable with XLR-female -> XLR-Male plugs. CAUTION! At the last fixture, the SHIELD DMX signal has to be terminated...
-
Page 6: Manual Menu
The connection is performed using power cable with TrueCON con- nector (included). The device must be operated by qualified personnel. CAUTION! In the case of cable damage do not attempt to repair. Repla- cement or repair can be made only on the manufacturer or by a person with appropriate permissions Using lamp, the change rate of power voltage should be within ±10%, if the voltage is too high, it will shorten the light’s life;... -
Page 7: Dmx Chart
D M X C H A R T 23 CH 0-255 PAN FINE 0-255 TILT 0-255 TILT FINE 0-255 PAN /TILT SPEED 0-255 ZOOM 0-255 ZOOM ROTATION 0-255 DIMMER 0-255 STROBO 005-103 STROBO SLOW TO FAST 104-107 LIGHT ON 108-207 PULS STROBO SLOW TO FAST 208-212 LIGHT ON... - Page 8 210-224 EFFECT 12 225-239 EFFECT 13 240-254 EFFECT 14 …… EFFECT 15 DYNAMIC EFFECT 000-008 LIGHT ON 009-014 EFFECT 1 015-019 EFFECT 2 020-029 EFFECT 3 030-034 EFFECT 4 035-039 EFFECT 5 …… 080-084 EFFECT 13 085-089 EMPTY 090-094 EFFECT 14 ……...
- Page 9 35 CH 0-255 RED FINE 0-255 GREEN 0-255 GREEN FINE 0-255 BLUE 0-255 BLUE FINE 0-255 WHITE 0-255 WHITE FINE 0-255 0-255 MACRO 0-255 STROBO 005-103 STROBO SLOW TO FAST 104-107 LIGHT ON 108-207 PULS STROBO SLOW TO FAST 208-212 LIGHT ON 213-251 RANDOM STROBO SLOW TO FAST...
- Page 10 SHAPE DIMMER 0-255 BACKGR. DIMMER 0-255 SHAPE TRANSITION 0-255 SHAPE OFF SET 0-255 FOREGR. STROBE 0-255 BACKGR. STROBE 0-255 BACKGR. SELECTION 0-255...
- Page 11 51 CH PAN FINE TILT TILT FINE PAN /TILT SPEED ZOOM ZOOM ROTATION DIMMER STROBO 005-103 STROBO SLOW TO FAST 104-107 LIGHT ON 108-207 PULS STROBO SLOW TO FAST 208-212 LIGHT ON 213-251 RANDOM STROBO SLOW TO FAST 252-255 LIGHT ON GREEN BLUE WHITE...
- Page 12 240-254 EFECT 14 …… EFECT 15 DYNAMIC EFFECT 000-008 LIGHT ON 009-014 EFECT 1 015-019 EFECT 2 020-029 EFECT 3 030-034 EFECT 4 035-039 EFECT 5 …… 120-124 EFECT 20 DYNAMIC EFECT MACRO COL. 125-129 EFECT 21 130-134 EFECT 22 135-139 EFECT 23 140-144...
- Page 13 RED 7 GREEN 7 BLUE 7 WHITE 7...
- Page 14 S P I S T R E Ś C I WPROWADZENIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE O PRODUKCIE INSTALACJA POŁĄCZENIA TABELA DMX OSTRZEŻENIE! Ruchoma głowica LED (LMH) jest wyposażona w moc- ny silnik obrotu i pochylenia. Reakcja momentu obrotowego, gdy głowica jest nagle obracana, może spowodować...
-
Page 15: Informacje Dotyczące Bezpieczeństwa
W P R O W A D Z E N I E DZIĘKUJEMY ZA ZAKUP MH-WASH-BE LED 740 PRO. ZE WZGLĘ- DÓW BEZPIECZEŃSTWA I W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY NALEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ. INFORMACJE DOTYC ZĄCE BEZ PIEC Z EŃST WA Niniejszą... - Page 16 I N F O R M A C J A O P R O D U K C I E Źródło światła: Strumień świetlny: 5 355 lm LED RGBW 7x40W RGBW Tryby pracy: DMX, Auto, Pobór mocy: 350W Sound-controlled, Master, Napięcie zasilania: Slave, RDM 100-240V, 50/60Hz AC...
- Page 17 P O Ł A C Z E N I E Urządzenie wyposażone jest w następujące interfejsy: 1. DMX (wejście/wyjście) – złącza: XLR 3-pin, 5-pin 2. Zasilanie (wejście/wyjście) – złącze: TrueCon Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński (Female) -> XLR-Męski (Male) SHIELD OSTROŻNIE! Na ostatnim urzą- SIGNAL (+)
-
Page 18: Menu Urządzenia
Podłączenie odbywa się za pomocą kabla zasilającego ze złączem TrueCON (w zestawie). Urządzenie musi być obsługiwane przez wy- kwalifikowany personel. UWAGA! W przypadku uszkodzenia kabla nie należy podejmować prób naprawy. Wymiana lub naprawa może być wykonana wyłącznie u pro- ducenta lub przez osobę z odpowiednimi uprawnieniami Używając lampy, szybkość... - Page 19 TA B E L A D M X 23 CH 0-255 PAN FINE 0-255 TILT 0-255 TILT FINE 0-255 PAN /TILT SPEED 0-255 ZOOM 0-255 ZOOM ROTATION 0-255 DIMMER 0-255 STROBO 005-103 STROBO SLOW TO FAST 104-107 LIGHT ON 108-207 PULS STROBO SLOW TO FAST 208-212 LIGHT ON...
- Page 20 210-224 EFFECT 12 225-239 EFFECT 13 240-254 EFFECT 14 …… EFFECT 15 DYNAMIC EFFECT 000-008 LIGHT ON 009-014 EFFECT 1 015-019 EFFECT 2 020-029 EFFECT 3 030-034 EFFECT 4 035-039 EFFECT 5 …… 080-084 EFFECT 13 085-089 EMPTY 090-094 EFFECT 14 ……...
- Page 21 35 CH 0-255 RED FINE 0-255 GREEN 0-255 GREEN FINE 0-255 BLUE 0-255 BLUE FINE 0-255 WHITE 0-255 WHITE FINE 0-255 0-255 MACRO 0-255 STROBO 005-103 STROBO SLOW TO FAST 104-107 LIGHT ON 108-207 PULS STROBO SLOW TO FAST 208-212 LIGHT ON 213-251 RANDOM STROBO SLOW TO FAST...
- Page 22 SHAPE DIMMER 0-255 BACKGR. DIMMER 0-255 SHAPE TRANSITION 0-255 SHAPE OFF SET 0-255 FOREGR. STROBE 0-255 BACKGR. STROBE 0-255 BACKGR. SELECTION 0-255...
- Page 23 51 CH PAN FINE TILT TILT FINE PAN /TILT SPEED ZOOM ZOOM ROTATION DIMMER STROBO 005-103 STROBO SLOW TO FAST 104-107 LIGHT ON 108-207 PULS STROBO SLOW TO FAST 208-212 LIGHT ON 213-251 RANDOM STROBO SLOW TO FAST 252-255 LIGHT ON GREEN BLUE WHITE...
- Page 24 240-254 EFECT 14 …… EFECT 15 DYNAMIC EFFECT 000-008 LIGHT ON 009-014 EFECT 1 015-019 EFECT 2 020-029 EFECT 3 030-034 EFECT 4 035-039 EFECT 5 …… 120-124 EFECT 20 DYNAMIC EFECT MACRO COL. 125-129 EFECT 21 130-134 EFECT 22 135-139 EFECT 23 140-144...
- Page 25 RED 7 GREEN 7 BLUE 7 WHITE 7...
- Page 28 FLASH-BUTRYM Sp.j. Skarbimierzyce 18 · 72-002 Dołuje · POLAND WWW.FLASH-BUTRYM.PL...
