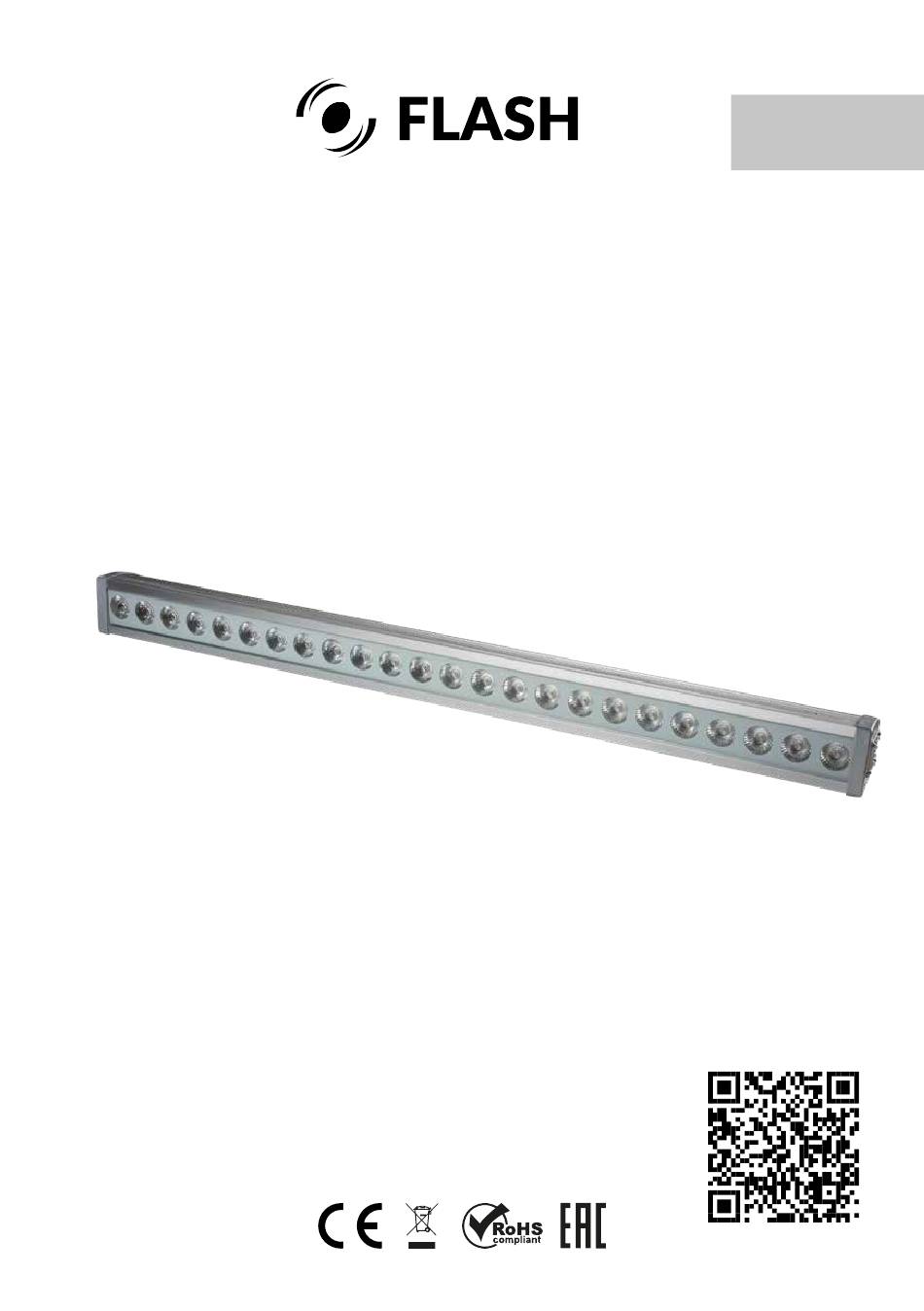

- Page 1 EVENT SERIES: MH-WASH LED 43 RGB IP SET4 User Manual Instrukcja Obsługi Art No F7200212...
-
Page 2: Table Of Contents
Strony: 10-20 Pages: 2-9 C O N T E N T S INTRODUCTION SAFETY INFORMATION PRODUCT INFORMATION INSTALLATION CONNECTION DMX CHART WARNING! Use 2 clamps to rig the fixture. Do not hang the fixture from only one clamp. Lock each clamp with both 1/4-turn fasteners. Fasteners are locked only when turned a full 900 clockwise. -
Page 3: Introduction
I N T R O D U C T I O N THANK YOU FOR PURCHASING WASH LED 43 RGB IP. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CA- REFULLY READ THE INSTRUCTIONS. S A F E T Y I N F O R M AT I O N Please keep this User Manual In the event of serious ope- for future consultation. -
Page 4: Product Information
P R O D U C T I N F O R M AT I O N Light Source: Net Weight: 3,6 kg 24x3W RGB 3in1 8 Sections Dimensions: Power consumption: 60W Length - 100 cm Power supply voltage: Width - 12,5 cm 100V/240V AC 50/60Hz Height - 8 cm Colors: RGB 3in1 color Mixing... - Page 5 CAUTION! At the last fixture, the SHIELD DMX signal has to be terminated SIGNAL (+) SIGNAL (-) with a terminator. Solder a 120Ω MALE FEMALE resistor between signal (-) and si- gnal (+) into a XLR plug and plug 3-PIN XLR it in the DMX output of the last fixture.
-
Page 6: Dmx Chart
D M X C H A R T The connection is performed using power cable with IP65 power con- nector (included). The device must be operated by qualified personnel. CAUTION! In the case of cable damage do not attempt to repair. Repla- cement or repair can be made only on the manufacturer or by a person with appropriate permissions Using lamp, the change rate of power voltage should be within ±10%,... - Page 7 14 Channels: FUNCTIONS VALUE 0-255 All dimming 1 0-255 Strobe 1 0-255 Red 1 0-100% 0-255 Green 1 0-100% 0-255 Blue 1 0-100% 0-255 Auto program 1 0-255 All dimming 2 0-255 Strobe 0-255 Red 2 0-100% 0-255 Green 2 0-100% 0-255 Blue 2 0-100% 0-255...
- Page 8 50 Channels: FUNCTIONS VALUE 0-255 All dimming 1 0-255 Strobe 1 0-255 Red 1 0-100% 0-255 Green 1 0-100% 0-255 Blue 1 0-100% 0-255 Auto program 1 0-255 All dimming 2 0-255 Strobe 2 0-255 Red 2 0-100% 0-255 Green 2 0-100% 0-255 Blue 2 0-100% 0-255...
- Page 9 Color Chase Table 000-007 No function No function 008-022 Color Chase 01 Color effect 1 023-037 Color Chase 02 Color effect 2 038-052 Color Chase 03 Color effect 3 053-067 Color Chase 04 Color effect 4 068-082 Color Chase 05 Color effect 5 083-097 Color Chase 06 Color effect 6...
- Page 10 Strony: 10-20 Pages: 2-9 S P I S T R E Ś C I WPROWADZENIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE O PRODUKCIE INSTALACJA POŁĄCZENIE TABELA DMX OSTRZEŻENIE! Do zamocowania urządzenia należy użyć 2 zacisków. Nie zawieszaj urzą- dzenia tylko na jednym zacisku. Zablokuj każdy zacisk za pomocą obu 1/4-obrotowych elementów mocujących.
-
Page 11: Wprowadzenie
W P R O W A D Z E N I E DZIĘKUJEMY ZA ZAKUP WASH LED 43 RGB IP. ZE WZGLĘDÓW BEZPIECZEŃSTWA I W CELU ZAPEWNIENIA BEZAWARYJNEJ PRA- CY NALEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ. INFORMACJE DOTYC ZĄCE BEZ PIEC Z EŃST WA Niniejszą... -
Page 12: Informacje O Produkcie
I N F O R M A C J A O P R O D U K C I E Źródło światła: Waga netto: 3,7 kg 24x3W RGB 3w1 8 Sekcji Wymiary: Pobór mocy: 60W Długość - 100 cm Napięcie zasilania: Szerokość... - Page 13 SHIELD OSTROŻNIE! Na ostatnim urzą- SIGNAL (+) SIGNAL (-) dzeniu sygnał DMX musi być za- MALE FEMALE kończony terminatorem. Wlutuj rezystor 120Ω między sygnał (-) 3-PIN XLR a sygnał (+) do wtyczki XLR i pod- łącz go do wyjścia DMX ostatnie- SHIELD SIGNAL (-) go urządzenia.
-
Page 14: Tabela Dmx
TA B E L A D M X Używając lampy, szybkość zmiany napięcia zasilania powinna mieścić się w zakresie ±10%, jeśli napięcie jest zbyt wysokie, skróci to żywot- ność lampy; jeśli nie jest wystarczające, lampa będzie ciemna. Po wyłą- czeniu światła należy je ponownie uruchomić na 20 minut, aż do pełne- go schłodzenia. - Page 15 14 Channels: FUNCTIONS VALUE 0-255 All dimming 1 0-255 Strobe 1 0-255 Red 1 0-100% 0-255 Green 1 0-100% 0-255 Blue 1 0-100% 0-255 Auto program 1 0-255 All dimming 2 0-255 Strobe 0-255 Red 2 0-100% 0-255 Green 2 0-100% 0-255 Blue 2 0-100% 0-255...
- Page 16 50 Channels: FUNCTIONS VALUE 0-255 All dimming 1 0-255 Strobe 1 0-255 Red 1 0-100% 0-255 Green 1 0-100% 0-255 Blue 1 0-100% 0-255 Auto program 1 0-255 All dimming 2 0-255 Strobe 2 0-255 Red 2 0-100% 0-255 Green 2 0-100% 0-255 Blue 2 0-100% 0-255...
- Page 17 Color Chase Table 000-007 No function No function 008-022 Color Chase 01 Color effect 1 023-037 Color Chase 02 Color effect 2 038-052 Color Chase 03 Color effect 3 053-067 Color Chase 04 Color effect 4 068-082 Color Chase 05 Color effect 5 083-097 Color Chase 06 Color effect 6...
- Page 20 FLASH-BUTRYM Sp.j. Skarbimierzyce 18 · 72-002 Dołuje · POLAND WWW.FLASH-BUTRYM.PL...
