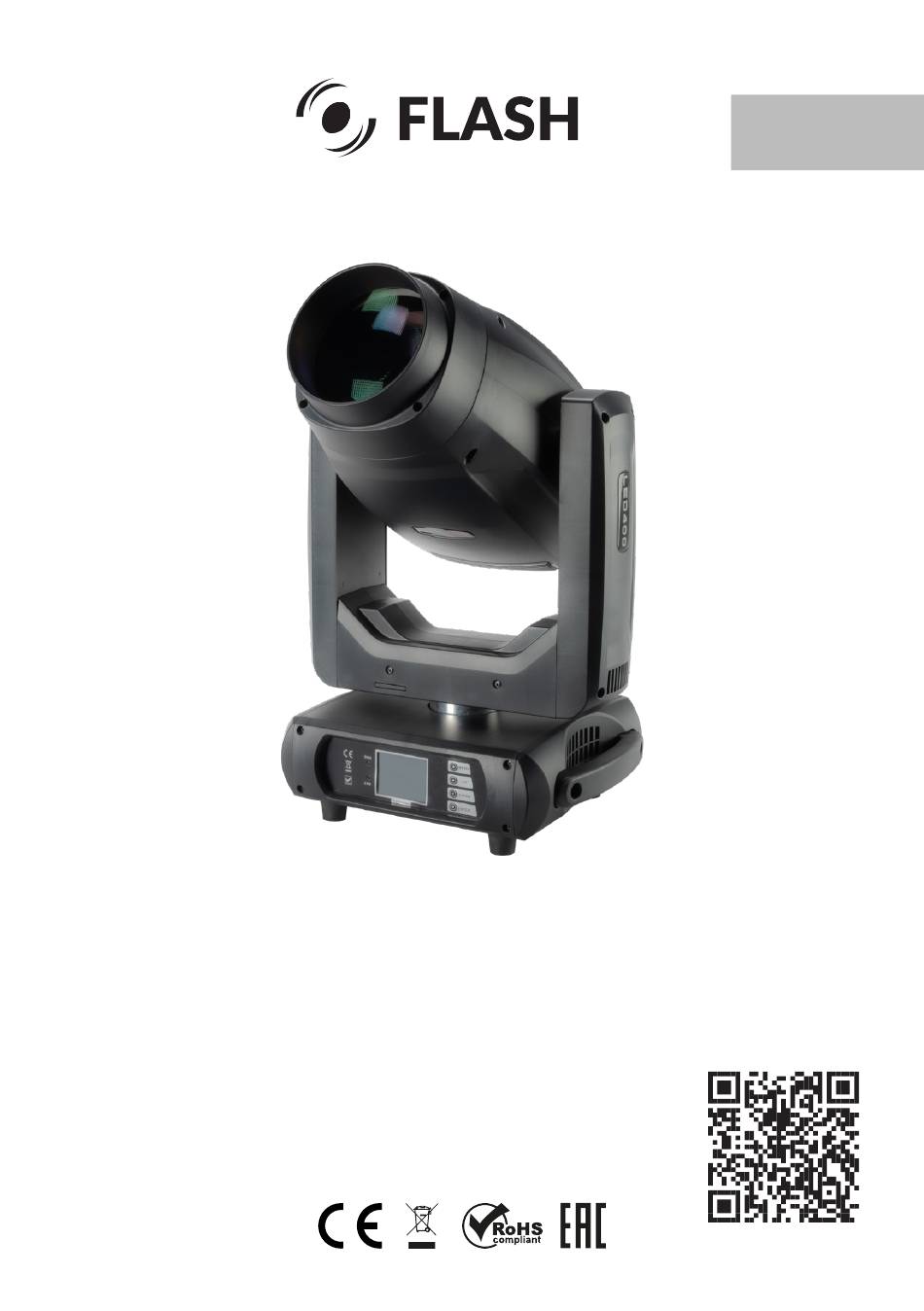

- Page 1 EVENT SERIES: SpotLITE User Manual Instrukcja Obsługi Art No F7100764...
-
Page 2: Table Of Contents
Strony: 10-20 Pages: 2-9 C O N T E N T S INTRODUCTION SAFETY INFORMATION PRODUCT INFORMATION INSTALLATION CONNECTION DMX CHART WARNING! The Moving Head (MH) has a powerful pan and tilt motor. The torque reaction when the head is panned suddenly can cause the base to move if the fixture is standing unsecured on a surface. -
Page 3: Introduction
I N T R O D U C T I O N THANK YOU FOR PURCHASING SpotLITE. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. S A F E T Y I N F O R M AT I O N Please keep this User Manual In the event of serious ope- for future consultation. -
Page 4: Product Information
P R O D U C T I N F O R M AT I O N Light Source: Operating modes: DMX512, 1 LED (Single color 350W) Manual, Auto, Power consumption: 450 W Sound-controlled, Power supply voltage: Master/Slave 100-240V, 50/60Hz AC DMX channel mode PAN range: 540°... - Page 5 CAUTION! At the last fixture, the SHIELD DMX signal has to be terminated SIGNAL (+) SIGNAL (-) with a terminator. Solder a 120Ω MALE FEMALE resistor between signal (-) and si- gnal (+) into a XLR plug and plug 3-PIN XLR it in the DMX output of the last fixture.
- Page 6 The connection is performed using power cable with powerCON con- nector (included). The device must be operated by qualified personnel. CAUTION! In the case of cable damage do not attempt to repair. Repla- cement or repair can be made only on the manufacturer or by a person with appropriate permissions Using lamp, the change rate of power voltage should be within ±10%, if the voltage is too high, it will shorten the light’s life;...
-
Page 7: Dmx Chart
D M X C H A R T CHANNEL MODE NAME FUNCTIONS VALUE 0-255 0-540 PAN Fine 0-255 TILT 0-255 0-270 TILT Fine 0-255 XY speed 0-255 fast to slow Dimmer 0-255 0-100% Dimmer Strobe Close 4-103 Slow strobe to fast strobe 104-107 Open 108-155... - Page 8 CHANNEL MODE NAME FUNCTIONS VALUE 6-11 Gobo 1 12-17 Gobo 2 18-23 Gobo 3 24-29 Gobo 4 30-35 Gobo 5 36-41 Gobo 6 42-47 Gobo 7 48-53 Gobo 8 54-59 Gobo 9 60-65 Gobo 10 66-71 Gobo 1 Shake (Slow -> Fast) 72-77 Gobo 2 Shake 78-83...
- Page 9 CHANNEL MODE NAME FUNCTIONS VALUE 194-255 Rot Gobo wheel Rotation clockwise (Slow -> Fast) Gobo Rot 0-127 Indexed 0-400 degrees 128-190 Rotate forward Anticlockwise (Fast -> Slow) 191-192 STOP 193-255 Rotate reverse Clockwise (Slow -> Fast) Gobo Fine 0-255 Rot Gobo fine Prism 1 0-127 Close prism...
- Page 10 Strony: 10-20 Pages: 2-9 S P I S T R E Ś C I WPROWADZENIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE O PRODUKCIE INSTALACJA POŁĄCZENIE TABELA DMX OSTRZEŻENIE! Ruchoma głowica LED (LMH) jest wyposażona w mocny silnik obrotu i pochylenia. Reakcja momentu obrotowego, gdy głowica jest nagle obracana, może spowo- dować...
-
Page 11: Wprowadzenie
W P R O W A D Z E N I E DZIĘKUJEMY ZA ZAKUP Spot Lite. ZE WZGLĘDÓW BEZPIECZEŃ- STWA I W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY NALEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ. INFORMACJE DOTYC ZĄCE BEZ PIEC Z EŃST WA Niniejszą instrukcję obsługi blemów z działaniem urządzenia należy zachować... -
Page 12: Informacje O Produkcie
I N F O R M A C J A O P R O D U K C I E Źródło światła: Tryby pracy: DMX512, 1 LED (Jeden color 350W) Manual, Auto, Pobór mocy: 450 W Sound-controlled, Napięcie zasilania: Master/Slave 100-240V, 50/60Hz AC Tryby kanałów DMX: Zakres PAN: 540°... - Page 13 SHIELD OSTROŻNIE! Na ostatnim urzą- SIGNAL (+) SIGNAL (-) dzeniu sygnał DMX musi być za- MALE FEMALE kończony terminatorem. Wlutuj rezystor 120Ω między sygnał (-) 3-PIN XLR a sygnał (+) do wtyczki XLR i pod- łącz go do wyjścia DMX ostatnie- SHIELD SIGNAL (-) go urządzenia.
- Page 14 Używając lampy, szybkość zmiany napięcia zasilania powinna mieścić się w zakresie ±10%, jeśli napięcie jest zbyt wysokie, skróci to żywot- ność lampy; jeśli nie jest wystarczające, lampa będzie ciemna. Po wyłą- czeniu światła należy je ponownie uruchomić na 20 minut, aż do pełne- go schłodzenia.
-
Page 15: Tabela Dmx
TA B E L A D M X TRYB WARTOŚĆ KANAŁÓW NAZWA FUNKCJE 0-255 0-540 PAN Fine 0-255 TILT 0-255 0-270 TILT Fine 0-255 XY speed 0-255 od szybkiego do powolnego Dimmer 0-255 0-100% Dimmer Strobe Zamknięcie 4-103 Od wolnego strobo do szybkiego strobo 104-107 Otwarte 108-155... - Page 16 TRYB WARTOŚĆ KANAŁÓW NAZWA FUNKCJE 6-11 Gobo 1 12-17 Gobo 2 18-23 Gobo 3 24-29 Gobo 4 30-35 Gobo 5 36-41 Gobo 6 42-47 Gobo 7 48-53 Gobo 8 54-59 Gobo 9 60-65 Gobo 10 66-71 Gobo 1 Shake (Slow -> Fast) 72-77 Gobo 2 Shake 78-83...
- Page 17 TRYB WARTOŚĆ KANAŁÓW NAZWA FUNKCJE 194-255 Rot Gobo wheel Rotation clockwise (Wolno -> Szybko) Gobo Rot 0-127 Indeksowane 0-400 stopni 128-190 Rotate forward Anticlockwise (Szybko -> Wolno) 191-192 STOP 193-255 Obrót do tyłu zgodnie z ruchem wskazówek zegara (Wolno -> Szybko) Gobo Fine 0-255 Rot Gobo fine...
- Page 20 FLASH-BUTRYM Sp.j. Skarbimierzyce 18 · 72-002 Dołuje · POLAND WWW.FLASH-BUTRYM.PL...
