Summary of Contents for Flash Event MH-BEAM 17R IP65

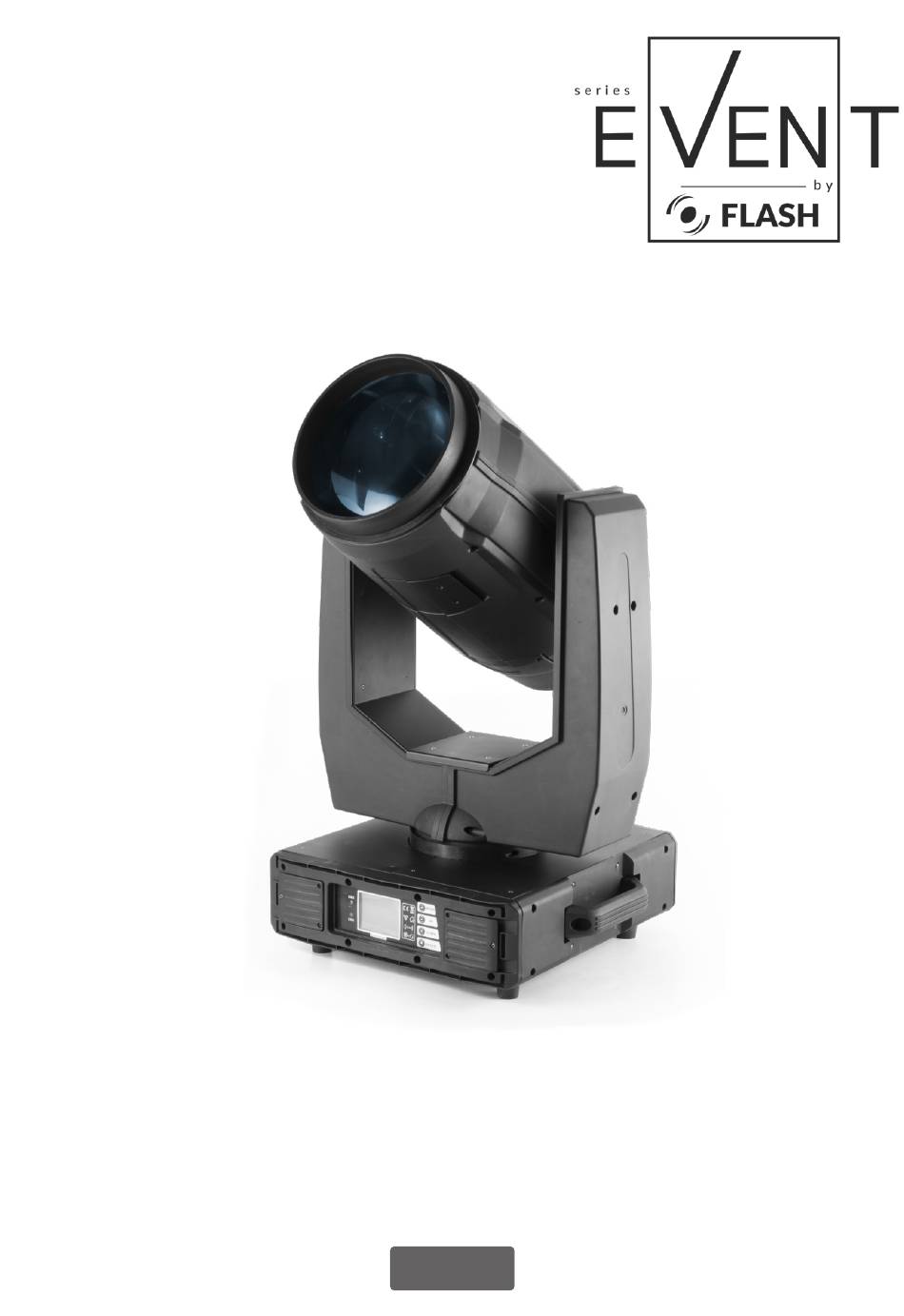

- Page 1 User Manual Instrukcja Obsługi MH-BEAM 17R IP65 F7110002...
- Page 2 User Manual •Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING MH-BEAM 17R IP65. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. In the event of serious operating problem, 2. SAFETY INFORMATION stop using the fixture immediately. Never try to repair the fixture by yourself.
-
Page 3: Product Information
MH-BEAM 17R IP65 • Art No F7110002 3. PRODUCT INFORMATION 16 DMX channel mode. Light Source: 17R MSD 3-Pin IP65 XLR DMX input/output PAN range: 5400 Power supply: 100 - 240V AC, 50-60Hz TILT range: 2100 ... -
Page 4: Voltage Specification
User Manual •Instrukcja Obsługi 5.2 Voltage specification Input Voltage Total Power Frequency 100~240V 600W 50/60Hz 5.3 Connecting power supply Make sure that the power grid supply The connection is performed using power cable with IP65 connector parameters are consistent with device parameters and limitations are not ( i n c l u d e d ) . -
Page 5: Dmx Channels
MH-BEAM 17R IP65 • Art No F7110002 6. DMX CHANNELS 16 CH Mode Function Value Description 0-255 0-540° Tilt 0-255 0-270° Pan fine 0-255 0-2° Tilt fine 0-255 0-2° Position Speed 0-255 Fast - Slow Color Wheel 0-127 Open 128-255 Color Prism Strobe Close... - Page 6 User Manual •Instrukcja Obsługi Function Value Description 150-202 Spin >> Fast Slow 203-255 Spin >> Slow Fast Gobo Open Gobo 1 10-14 Gobo 2 15-19 Gobo 3 20-24 Gobo 4 25-29 Gobo 5 30-34 Gobo 6 35-39 Gobo 7 40-44 Gobo 8 45-49 Gobo 9...
- Page 7 MH-BEAM 17R IP65 • Art No F7110002 Function Value Description 211-215 Shake Gobo 9 216-220 Shake Gobo 10 221-225 Shake Gobo 11 226-230 Shake Gobo 12 231-235 Shake Gobo 13 236-240 Shake Gobo 14 241-245 Shake Gobo 15 246-250 Shake Gobo 16 251-255 Shake Gobo 17 Prism...
- Page 8 User Manual •Instrukcja Obsługi UWAGA! Urządzenie musi być podłączone do zasilania w celu uniknięcia zjawiska kondensacji. Temperatura pracy od -30°C do +50°C. O S T R Z E Ż E N I E ! UWAGA! MH-BEAM 17R IP65 posiada mocny silnik obrotu „pan”. Reakcja na moment obrotowy, gdy głowica zostanie nagle panoramowana, może spowodować...
-
Page 9: Informacje O Produkcie
MH-BEAM 17R IP65 • Art No F7110002 1. WPROWADZENIE Dziękujemy za zakup urządzenia . Ze względów MH-BEAM 17R IP65 bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. Aby uniknąć uszkodzeń nie należy 2. ZASADY BEZPIECZENSTWA stosować... -
Page 10: Specyfikacja Zasilania
User Manual •Instrukcja Obsługi 5. POLACZENIA GROUND DMX + Urządzenie wyposażone jest w następujące DMX - interfejsy: 1. DMX (wejście/wyjście) – złącza: ŻEŃSKI MĘSKI dedykowane złącze DMX IP65 2. Zasilanie (wejście/wyjście) – złącze: dedykowane złącze zasilania IP65 GROUND DMX - 5.1 Podłączenie sygnału DMX DMX + Połączenie odbywa się... - Page 11 MH-BEAM 17R IP65 • Art No F7110002 6. LISTA KANALOW DMX 16 CH Mode Function Value Description 0-255 0-540° Tilt 0-255 0-270° Pan fine 0-255 0-2° Tilt fine 0-255 0-2° Position Speed 0-255 Fast - Slow Color Wheel 0-127 Open 128-255 Color Prism Strobe...
- Page 12 User Manual •Instrukcja Obsługi Function Value Description 150-202 Spin >> Fast Slow 203-255 Spin >> Slow Fast Gobo Open Gobo 1 10-14 Gobo 2 15-19 Gobo 3 20-24 Gobo 4 25-29 Gobo 5 30-34 Gobo 6 35-39 Gobo 7 40-44 Gobo 8 45-49 Gobo 9...
- Page 13 MH-BEAM 17R IP65 • Art No F7110002 Function Value Description 211-215 Shake Gobo 9 216-220 Shake Gobo 10 221-225 Shake Gobo 11 226-230 Shake Gobo 12 231-235 Shake Gobo 13 236-240 Shake Gobo 14 241-245 Shake Gobo 15 246-250 Shake Gobo 16 251-255 Shake Gobo 17 Prism...
- Page 14 F7110002 www.flash-butrym.pl...
