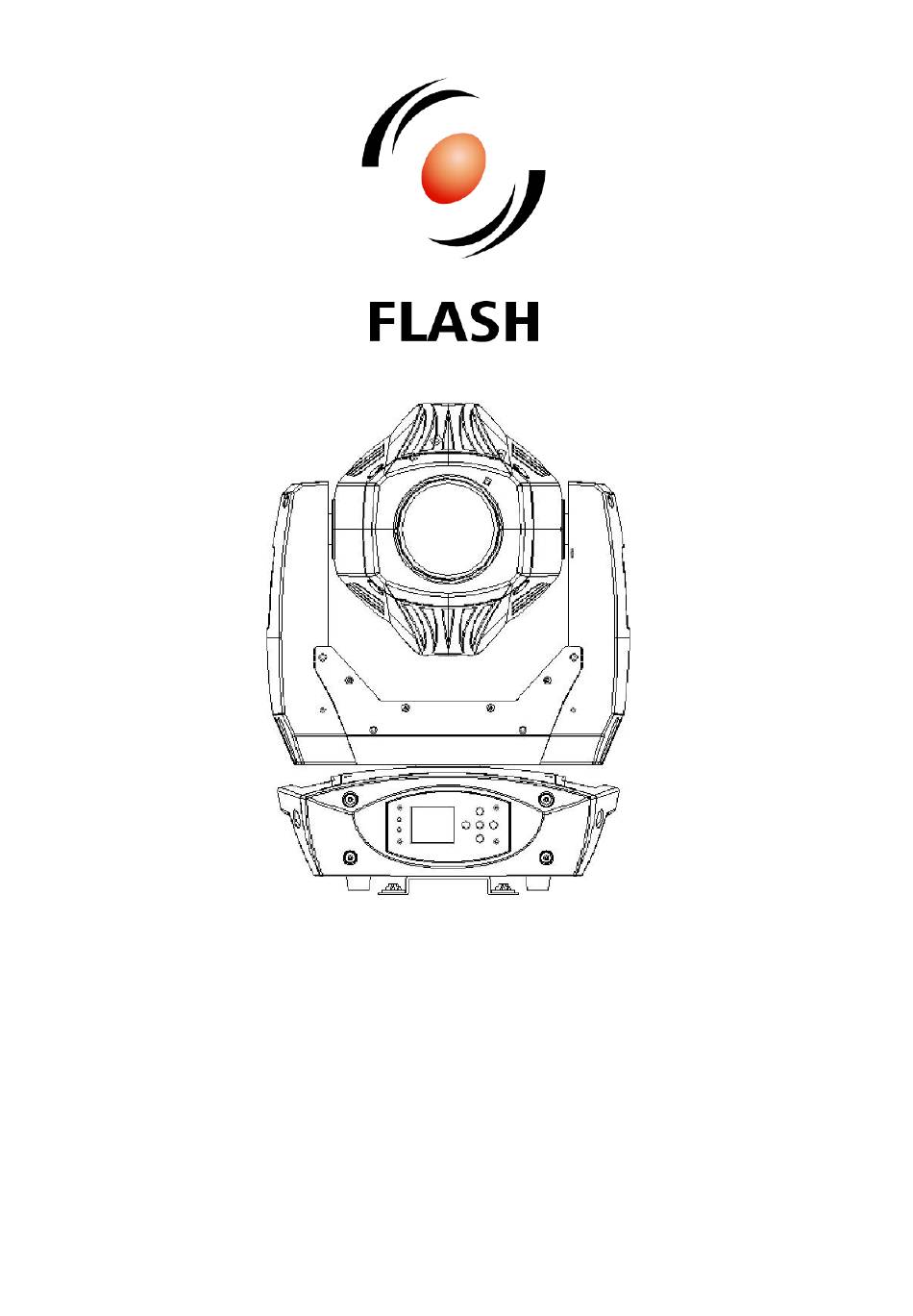

LED MOVING HEAD 200W 3in1
BEAM – SPOT - WASH
F7100498
USER MANUAL / INSTRUKCJA OBSŁUGI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F7100498 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Flash F7100498

  • Page 1 LED MOVING HEAD 200W 3in1 BEAM – SPOT - WASH F7100498 USER MANUAL / INSTRUKCJA OBSŁUGI...
  • Page 2: Table Of Contents

    LED MOVING HEAD 200W 3in1 BEAM – SPOT – WASH [F7100498] Table of contents Introduction ..............................2 Safety information ............................2 Maintenance ..............................2 Product specification ............................2 Installation ................................ 3 Connections ..............................4 Connecting DMX signal..........................4 Voltage specification ..........................4 Connecting power supply .........................
  • Page 3: Introduction

    PAN range: 540°  TILT range: 270°  Number of DMX channels: 18  DMX standard: DMX 512  Control interface: 5 buttons  Operating modes: DMX512, Auto, Sound-controlled, Master / Slave  AC IN: powerCON  AC OUT: powerCON www.flash-butrym.pl...
  • Page 4: Installation

    LED MOVING HEAD 200W 3in1 BEAM – SPOT – WASH [F7100498]  DMX IN: XLR - 3 pin  DMX OUT: XLR - 3 pin  IP Rating: IP20  Housing made: ABS  Cooling: Active  Height [cm]: 54 ...
  • Page 5: Connections

    The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only on the manufacturer or by a person with appropriate permissions. www.flash-butrym.pl...
  • Page 6: Menu Diagram

    LED MOVING HEAD 200W 3in1 BEAM – SPOT – WASH [F7100498] MENU DIAGRAM DMX Address 001-512 Sound Run Mode Auto 1 Auto 2 Auto 3 Channel Mode 18CH Invert PAN Invert TILT System Setup PAN-TILT Swap Encoder Keep No signal...
  • Page 7: Dmx Channel List

    55-64: GOBO Shake 1 65-74: GOBO Shake 2 75-84: GOBO Shake 3 85-94: GOBO Shake 4 95-104: GOBO Shake 5 105-114: GOBO Shake 6 115-124: GOBO Shake 7 125-134: GOBO Shake 8 135-144: GOBO Shake 9 145-154: GOBO Shake 10 www.flash-butrym.pl...
  • Page 8 LED MOVING HEAD 200W 3in1 BEAM – SPOT – WASH [F7100498] 155-204: Static GOB clockwise rotation - fast to slow 205-205: Stop 206-255: Static GOB counterclockwise rotation - slow to fast 0-9: Open 10-19: Rotation GOBO 1 20-29: Rotation GOBO 2...
  • Page 9: Wprowadzenie

    Błysk - częstotliwość maksymalna: 25Hz  Pryzmat: 4-ścienny  Filtr FROST: Tak  Regulacja ostrości (FOCUS): Elektroniczna  Tarcza GOBO: dwie tarcze: 9 wzorów + 7 wzorów  Zakres ruchu - PAN: 540°  Zakres ruchu - TILT: 270° www.flash-butrym.pl...
  • Page 10: Instalacja

    LED MOVING HEAD 200W 3in1 BEAM – SPOT – WASH [F7100498]  Ilość kanałów DMX: 18  Standard DMX: DMX 512  Sterowanie: 5 przycisków  Tryby pracy: DMX512, Auto, Sterowanie dźwiękiem, Master / Slave  AC IN: powerCON ...
  • Page 11: Połączenia

    XLR-Żeński -> XLR-Męski. UWAGA: Do wyjścia XLR ostatniego urządzenia podłączonego w szeregu DMX należy podłączyć tzw. „terminator”. Terminator wykonuje się wlutowując rezystor 120 pomiędzy 2 i 3 pin złącza XLR (sygnał + i – DMX). Tak zmodyfikowany wtyk należy podłączyć do wyjścia DMX ostatniego urządzenia. www.flash-butrym.pl...
  • Page 12: Specyfikacja Zasilania

    LED MOVING HEAD 200W 3in1 BEAM – SPOT – WASH [F7100498] Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 100~240V 300W 50/60Hz Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką typu powerCON z drugiej strony (w zestawie).
  • Page 13: Menu

    Prism Kalibracja pryzmatu może spowodować Frost Kalibracja filtra Frost nieprawidłowe Zoom Kalibrcja ZOOM działanie urządzenia Focus Kalibracja ustawienia ostrości Kalibracja czułości mikrofonu Zmiana kodu dostępu Change code (domyślny kod: 0000) System Test Test systemu System Info Informacje o systemie www.flash-butrym.pl...
  • Page 14: Lista Kanałów Dmx

    LED MOVING HEAD 200W 3in1 BEAM – SPOT – WASH [F7100498] LISTA KANAŁÓW DMX Tryb 18CH Kanał Funkcja Efekt CH 1 0-255: 0-540° Pan – ustawienie CH 2 0-255: Pan – ustawienie precyzyjne precyzyjne CH 3 Tilt 0-255: 0-270° Tilt – ustawienie CH 4 0-255: Tilt –...
  • Page 15 0-255: Ustawienie ostrości CH 1 6 Zoom 0-255: Ustawienie wielkości plamy światła 0-50: Brak funkcji 51-100: System CH 17 Makro 101-150: Auto 1 151-200: Auto 2 201-255: Tryb sterowania dźwiękiem 0-250: Brak funkcji CH 18 Funkcje 251-255: RESET (po 5 sekundach) www.flash-butrym.pl...
