Summary of Contents for Flash EVENT MH-SOLO200

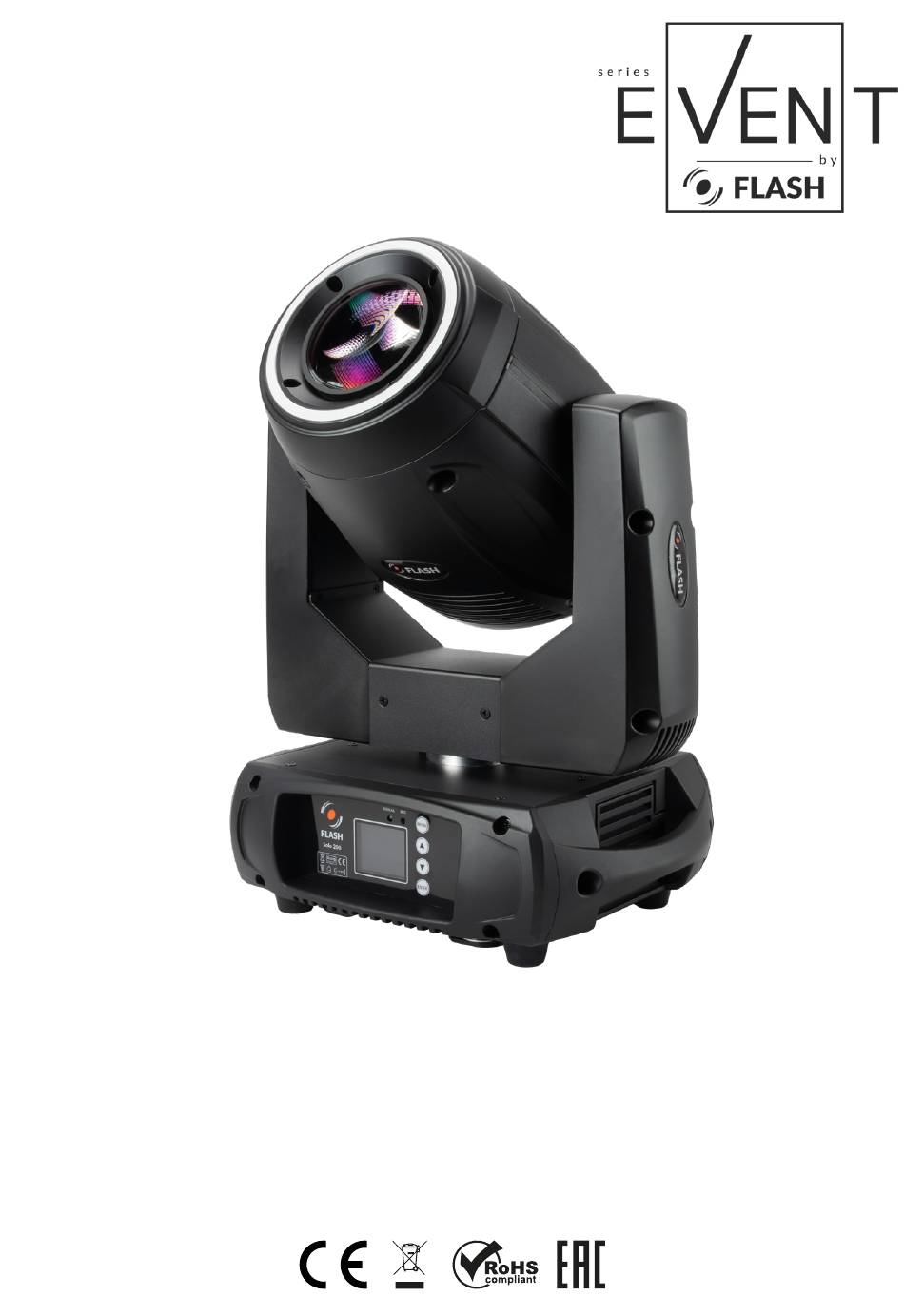

- Page 1 MH-SOLO200 User Manual Instrukcja Obsługi Art No F7100800...
- Page 2 Pages: 2-15 Strony: 16-31 C O N T E N T S INTRODUCTION SAFETY INFORMATION PRODUCT INFORMATION INSTALLATION CONNECTION WDMX PAIRING MANUAL MENU DMX CHART RF REMOTE CONTROLER WARNING! The Led Moving Head (LMH) has a powerful pan and tilt mo- tor.
- Page 3 I N T R O D U C T I O N THANK YOU FOR PURCHASING MH-SOLO200. FOR SAFETY RE- ASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CARE- FULLY READ THE INSTRUCTIONS. S A F E T Y I N F O R M AT I O N Please keep this User Manual In the event of serious ope- for future consultation.
- Page 4 P R O D U C T I N F O R M AT I O N Total Power: 250W Gobo Wheel: 1 Rotating Gobo Light Source: Wheel with 7 gobos plus open, 200W White LED 9000K 1 Static Gobo Wheel with LED outline: RGB 6W 12 Gobos + open Power supply voltage:...
- Page 5 C O N N E C T I O N The device is equipped with the following interfaces: 1. DMX (in/out): XLR 3-pin socket 2. Power (in/out): powerCon socket The connection is performed using cable with XLR-female -> XLR-Male plugs. CAUTION! At the last fixture, the DMX signal has to be terminated SHIELD...
- Page 6 The connection is performed using power cable with powerCON con- nector (included). The device must be operated by qualified personnel. CAUTION! In the case of cable damage do not attempt to repair. Repla- cement or repair can be made only on the manufacturer or by a person with appropriate permissions Using lamp, the change rate of power voltage should be within ±10%, if the voltage is too high, it will shorten the light’s life;...
- Page 7 Front Panel Signal LED Menu Down Enter LCD Display Back Panel Fuse Signal LED DMX In Select Power ON/OFF DMX Out powerCON (IN) powerCON (OUT) WDMX pairing to UNLINK the wireless connection, hold the SELECT button on the rear housing for about 5s flashing of the blue LED means the UNLINK process is completed, you can release the SELECT button...
- Page 8 Color Wheel Open Color 1 Color 2 Color 3 Color 4 Color 5 (WHITE) (RED) (CYAN) (GREEN) (YELLOW) (MAGENTA) Color 6 Color 7 Color 8 Color 9 (BLUE) (ORANGE) (CTO) (CTB) Rotating Gobo Open Gobo 1 Gobo 2 Gobo 3 Gobo 4 Gobo 5 Gobo 6...
- Page 9 Manual Menu MENU Description DMX Address A001-AXXX DMX address setting 24CH MODE 24 channels mode Channel Mode 22CH MODE 22 channels mode (Function 32CH MODE 32 channels mode Mode) Auto Run Program 1-9 | Master/Alone Auto run Music Run Program 1-9 | Master/Alone Sound Control Cycle Time 10s, 30s, 1 m, 2 m, 3 m, 4 m, 5 m, 10m...
- Page 10 D M X C H A R T 22CH 24CH 32CH Function Values Description Default Highlight 0-255 min-max Pan fine 0-255 min-max Tilt 0-255 min-max Tilt fine 0-255 min-max Color 1. Open (White) 6-11 White + Red 12-17 2. Red 18-23 Red + Cyan 24-29...
- Page 11 22CH 24CH 32CH Function Values Description Default Highlight Gobo rot 180-199 Gobo 6 shake 200-219 Gobo 7 shake 220-255 Gobo spin CW Gobo rot rotation 0-127 Indexed Rot Gobo 0 128-129 Rotation Stop 130-191 Rotation CCW F>S 192-193 Rotation Stop 194-255 Rotation CW S>F Gobo static Open...
- Page 12 22CH 24CH 32CH Function Values Description Default Highlight Shutter 224-255 Open Dimmer 0-255 min-max Focus 0-255 min-max Zoom 0-255 min-max Prism Open 6-127 Prism ON 128-189 Prism rot CCW F>S 190-193 STOP 194-255 Prism rot CW S>F Frost 0-199 Open 200-255 Frost P/T control 0-255...
- Page 13 22CH 24CH 32CH Function Values Description Default Highlight Control 244-252 sound program 8 253-255 sound program 9 Color speed 0-255 min-max Gobo speed 0-255 min-max Ring Dimmer 0-255 min-max Ring Strobe Ring Red 0-255 min-max Ring Green 0-255 min-max Ring Blue 0-255 min-max Ring color macro...
- Page 14 22CH 24CH 32CH Function Values Description Default Highlight Ring shape macro color 226-239 Shape 16 240-255 Shape 17 Ring Shape Speed 0-255 min-max Ring shape with color 0-15 Open control 16-29 Shape 1 30-43 Shape 2 44-57 Shape 3 58-71 Shape 4 72-85 Shape 5...
- Page 15 RF Remote Controler ❶ SPOT BEAM WASH ❺ ❷ DIMMER STROBE ❻ ❸ ❼ ❹ WDMX AUTO SOUND RF Wireless ❶ - Press the SPOT button 3 times to activate the RF function. ❷ - DIMMER brightness adjustment (press DIMMER button, then press ) to adjust the brightness.
- Page 16 S P I S T R E Ś C I WPROWADZENIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE O PRODUKCIE INSTALACJA POŁĄCZENIA PAROWANIE WDMX MENU WYŚWIETLACZA TABELA DMX PILOT ZDALNEGO STEROWANIA RF OSTRZEŻENIE! Ruchoma głowica LED (LMH) jest wyposażona w moc- ny silnik obrotu i pochylenia. Reakcja momentu obrotowego, gdy głowica jest nagle obracana, może spowodować...
- Page 17 W P R O W A D Z E N I E DZIĘKUJEMY ZA ZAKUP MH-SOLO200. ZE WZGLĘDÓW BEZPIE- CZEŃSTWA I W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY NA- LEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ. INFORMACJE DOTYC ZĄCE BEZ PIEC Z EŃST WA Niniejszą instrukcję obsługi na- dzenia należy natychmiast za- leży zachować...
- Page 18 I N F O R M A C J A O P R O D U K C I E Pobór mocy: 250W Tarcza Gobo: 1 obrotowa tarcza Źródło światła: Gobo z 7 gobosami + otwarte, 200W Biała dioda LED 9000K 1 statyczna tarcza Gobo Ring LED: RGB 6W 12 gobosów + otwarte...
- Page 19 P O Ł A C Z E N I E Urządzenie wyposażone jest w następujące interfejsy: 1. DMX (wejście/wyjście) – złącza: XLR 3-pin 2. Zasilanie (wejście/wyjście) – złącze: powerCon Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński (Female) -> XLR-Męski (Male) SHIELD OSTROŻNIE! Na ostatnim urzą- SIGNAL (+)
- Page 20 Podłączenie odbywa się za pomocą kabla zasilającego ze złączem powerCON (w zestawie). Urządzenie musi być obsługiwane przez wy- kwalifikowany personel. UWAGA! W przypadku uszkodzenia kabla nie należy podejmować prób naprawy. Wymiana lub naprawa może być wykonana wyłącznie u pro- ducenta lub przez osobę z odpowiednimi uprawnieniami Używając lampy, szybkość...
- Page 21 Panel Przedni Status Sygnału Mikrofon Menu Do Góry Na Dół Enter Wyświetlacz LCD Panel Tylny Bezpiecznik Signał LED DMX In Select (Wybór) Włącznik DMX Out ON/OFF powerCON (Wejście IN) powerCON (Wyjście OUT) Parowanie WDMX aby przeprowadzić UNLINK połączenia bezprzewodowego należy przytrzymać przycisk SELECT na tylnej obudowie przez ok 5s zamiganie niebieskiej diody oznacza, że proces UNLINK został...
- Page 22 Tarcza Kolorów Open Color 1 Color 2 Color 3 Color 4 Color 5 (WHITE) (RED) (CYAN) (GREEN) (YELLOW) (MAGENTA) Color 6 Color 7 Color 8 Color 9 (BLUE) (ORANGE) (CTO) (CTB) Obrotowe Gobo Open Gobo 1 Gobo 2 Gobo 3 Gobo 4 Gobo 5 Gobo 6...
- Page 23 Menu Wyświetlacza MENU Opis DMX Address A001-AXXX DMX address setting 24CH MODE 24 channels mode Channel Mode 22CH MODE 22 channels mode (Function 32CH MODE 32 channels mode Mode) Auto Run Program 1-9 | Master/Alone Auto run Music Run Program 1-9 | Master/Alone Sound Control Cycle Time 10s, 30s, 1 m, 2 m, 3 m, 4 m, 5 m, 10m...
- Page 24 TA B E L A D M X 22CH 24CH 32CH Function Values Description Default Highlight 0-255 min-max Pan fine 0-255 min-max Tilt 0-255 min-max Tilt fine 0-255 min-max Color 1. Open (White) 6-11 White + Red 12-17 2. Red 18-23 Red + Cyan 24-29...
- Page 25 22CH 24CH 32CH Function Values Description Default Highlight Gobo rot 180-199 Gobo 6 shake 200-219 Gobo 7 shake 220-255 Gobo spin CW Gobo rot rotation 0-127 Indexed Rot Gobo 0 128-129 Rotation Stop 130-191 Rotation CCW F>S 192-193 Rotation Stop 194-255 Rotation CW S>F Gobo static Open...
- Page 26 22CH 24CH 32CH Function Values Description Default Highlight Shutter 224-255 Open Dimmer 0-255 min-max Focus 0-255 min-max Zoom 0-255 min-max Prism Open 6-127 Prism ON 128-189 Prism rot CCW F>S 190-193 STOP 194-255 Prism rot CW S>F Frost 0-199 Open 200-255 Frost P/T control 0-255...
- Page 27 22CH 24CH 32CH Function Values Description Default Highlight Control 244-252 sound program 8 253-255 sound program 9 Color speed 0-255 min-max Gobo speed 0-255 min-max Ring Dimmer 0-255 min-max Ring Strobe Ring Red 0-255 min-max Ring Green 0-255 min-max Ring Blue 0-255 min-max Ring color macro...
- Page 28 22CH 24CH 32CH Function Values Description Default Highlight Ring shape macro color 226-239 Shape 16 240-255 Shape 17 Ring Shape Speed 0-255 min-max Ring shape with color 0-15 Open control 16-29 Shape 1 30-43 Shape 2 44-57 Shape 3 58-71 Shape 4 72-85 Shape 5...
- Page 29 Pilot zdalnego sterowania RF ❶ SPOT BEAM WASH ❺ ❷ DIMMER STROBE ❻ ❸ ❼ ❹ WDMX AUTO SOUND RF Wireless ❶ - Naciśnij przycisk SPOT 3 razy, aby aktywować funkcję RF. ❷ - Regulacja jasności DIMMER (wciśnij przycisk DIMMER, a następnie naciśnij ) aby dostosować...
- Page 30 FLASH-BUTRYM Sp.j. Skarbimierzyce 18 · 72-002 Dołuje · POLAND WWW.FLASH-BUTRYM.PL...
