Installazione

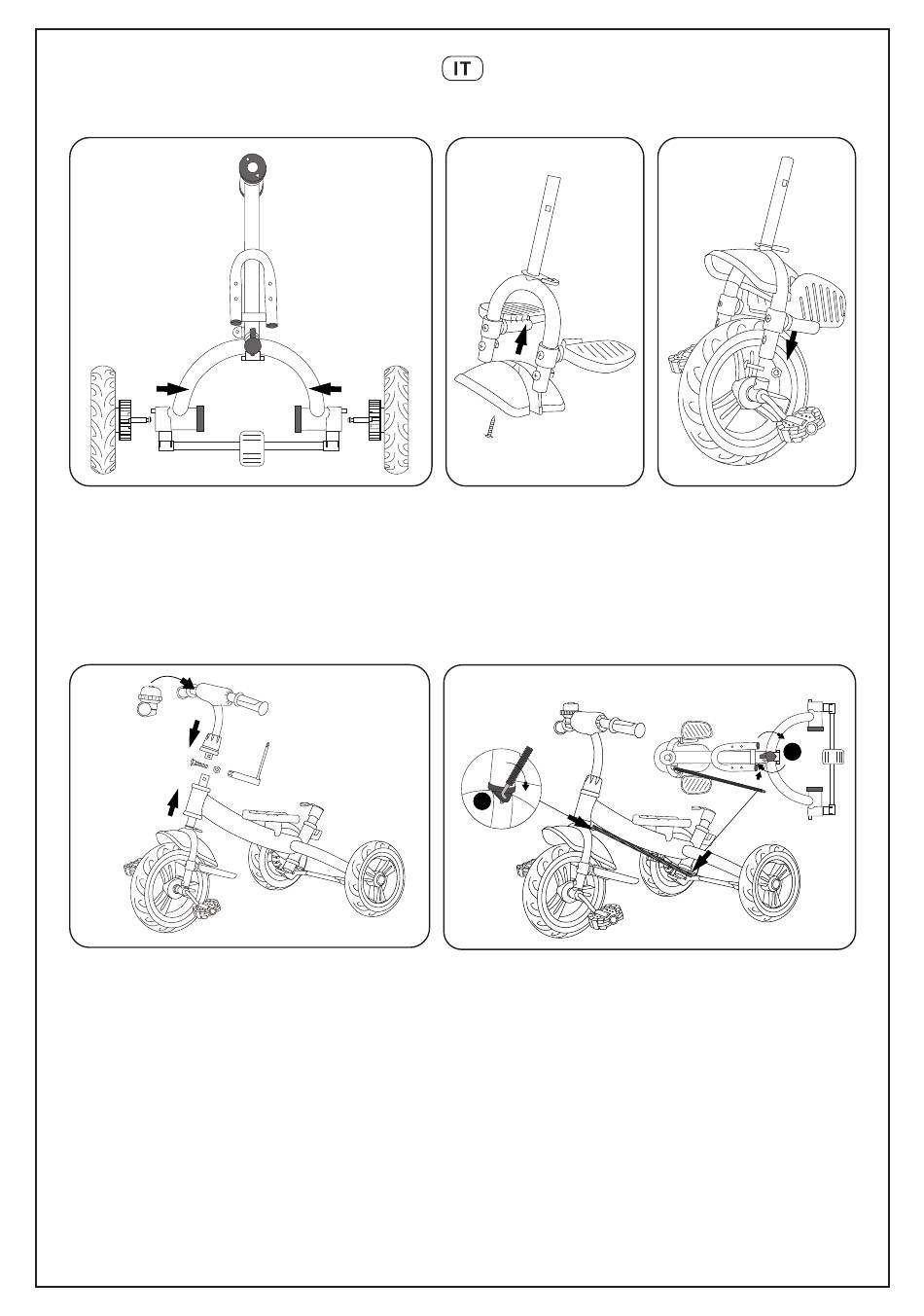

1. Come mostrato in figura:
- Inserire la ruota posteriore nel telaio princi-
pale. Spingere delicatamente finché non si
sente un clic.
4. Come mostrato in figura:
- Fissare la ruota anteriore al telaio principale.
- Inserire il tappo della vite del manubrio nel
tubo verticale del manubrio
-Inserire il tubo verticale del manubrio nel
tubo della forcella anteriore, allineando i fori
delle viti.
- Inserire la vite del manubrio attraverso il foro
del tubo.
- Utilizzare la chiave a bussola per stringere la
vite.
- Abbassare il tappo della vite del manubrio.
-Installare il campanello sul manubrio.
2.Come mostrato
figura:
-Avvitare il parafango
sulla forcella anteriore
(scanalatura a mezzalu-
na in avanti).
Suggerimenti dalla seguente immagine:
Inserire nel foro (a) e poggiare la colonna
dello sterzo in piano.
a
5.Come mostrato in figura:
Rimuovere la coda del sistema di controllo direzio-
nale. Inserire la parte anteriore del sistema di con-
trollo nel foro (a) della forcella anteriore vertical-
mente, mantenerlo piatto, assicurarsi che sia ben
collegato alla forcella anteriore; ruotare il tubo
dell'asta di spinta, regolare il foro del tubo (b) con il
foro del sistema di controllo direzionale posteriore;
fissarlo con la vite.
16
in 3.Come mostrato
figura:
- Inserisci la ruota anteri-
ore nella forcella anterio-
re, stringi la vite e la
rondella.
Suggerimenti dalla seguente
immagine: Ruotare l'asta di spinta e
regolarla nel foro (b).
b
