2
1
2
1
IMPORTANTE:
Il cuscino del sellino è
regolabile.
1 e' il livello anteriore, 2 e' il
livello posteriore.
I fori dei bulloni indicati con 2
offrono più lo spazio di guida.

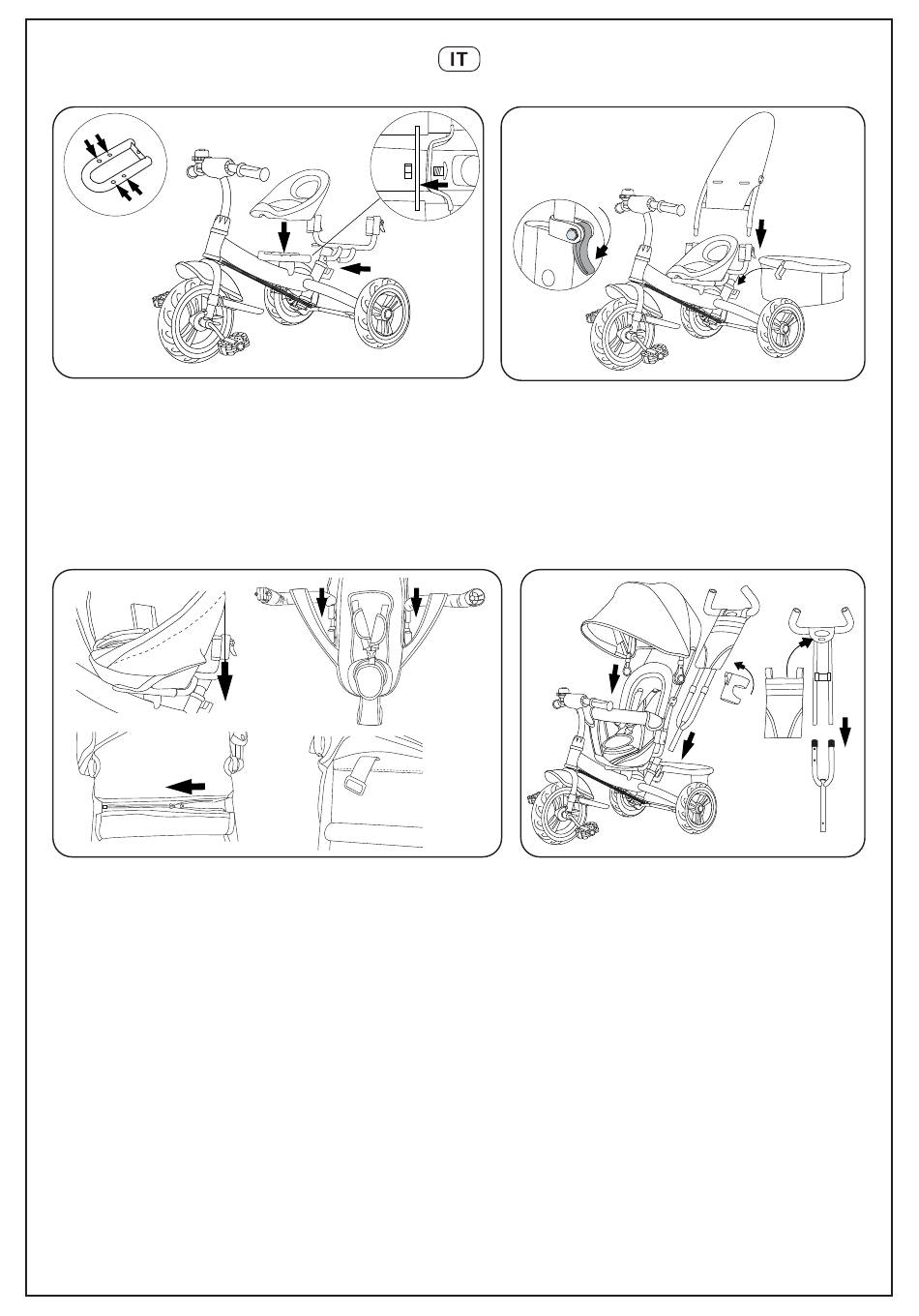

6.Come mostrato in figura:
Inserire le protezioni laterali del paraurti nel tubo del
sellino e fissarlo con le viti.
Il sellino è collegato al telaio principale tramite il
bullone indicato dalla freccia blu, utilizzare i bulloni
per bloccare saldamente le parti.
8.Come mostrato in figura:
Fissare il cuscino sul sellino, inserire le protezioni latera-
li attraverso il lato del cuscino, poi lungo il sistema di
ritenuta, quindi passare attraverso il cavallo delle gambe
e chiudere la fibbia.
Rimuovere la cerniera sul retro del cuscino dello schie-
nale. Tirare la cintura dalla attraverso il foro dello schie-
nale, chiudere con la cerniera.
7.Come mostrato in figura:
Inserire lo schienale nel tubo del telaio e
premere verso il basso per stringere il mor-
setto sullo schienale.
Fissare in posizione corretta il cestello sul
retro dello schienale e utilizzarlo.
Usare viti e dadi di fissaggio per fissare il
cestello.
9. Come mostrato in figura, inserire il tubo
del tettuccio nel tubo dello schienale e
stringere. Quindi, inserire l'asta di spinta
superiore nell'asta di spinta inferiore,
fissare il sacchetto e inserire l'asta di spinta
nello schienale del sedile fino a sentire un
"clic".
