Aufstellung

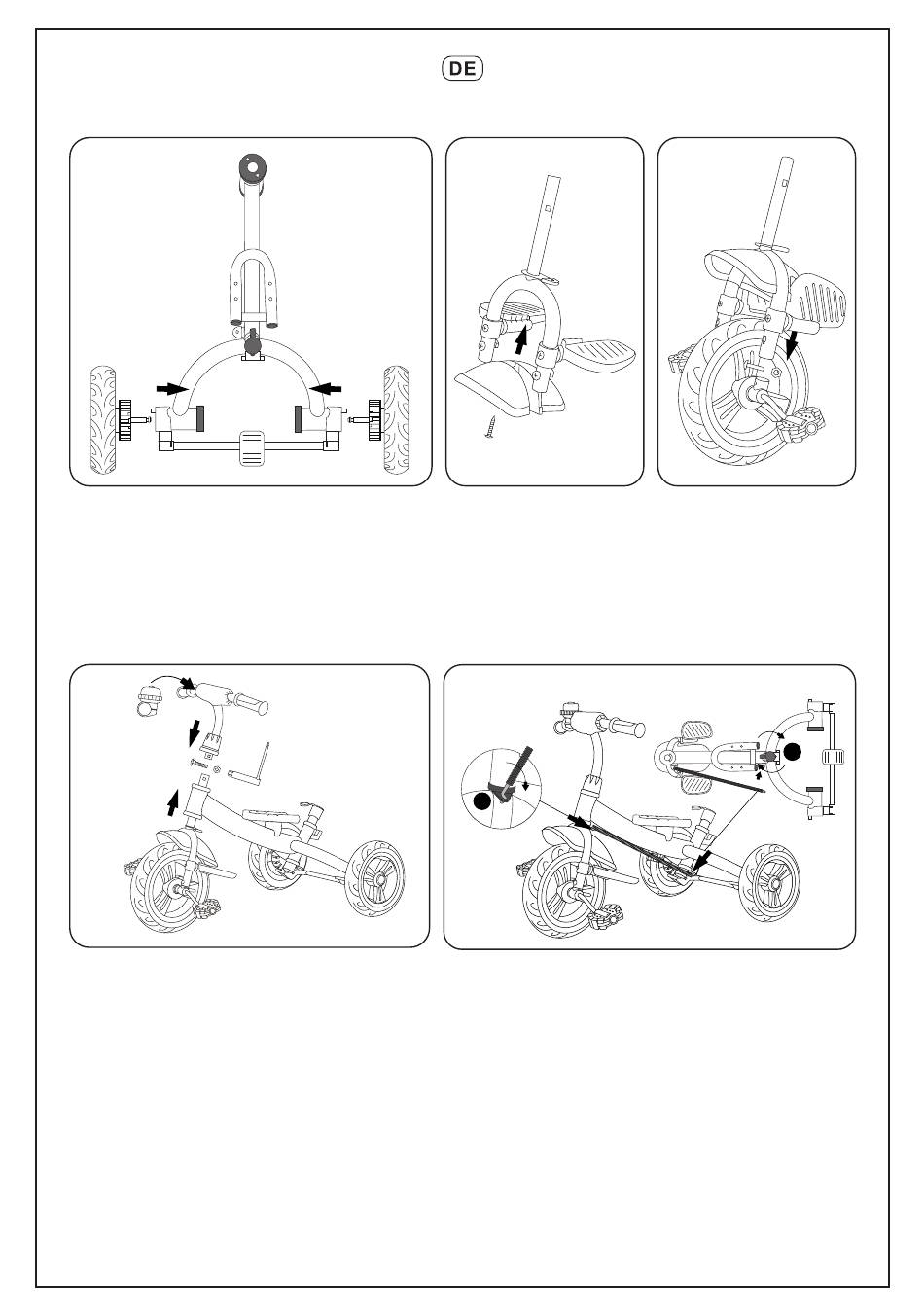

1. Wie in der Abbildung gezeigt:
- Setzen Sie das
Hauptrahmen ein. Vorsichtig klopfen, bis ein
Klickgeräusch zu hören ist.
4. Wie in der Abbildung gezeigt:
- Setzen Sie das
Hauptrahmen ein.
- Setzen Sie die Kappe der Lenkerschraube
in das vertikale Lenkerrohr ein
- Setzen Sie das vertikale Lenkerrohr in das
Gabelrohr ein und richten Sie dabei die
Schraubenlöcher aus.
- Führen Sie die Lenkerschraube durch das
Rohrloch.
- Die Verwendung des Steckschlüssels zum
Festziehen der Schraube.
- Senken Sie die Kappe der Lenkerschraube
ab.
- Installieren Sie die Glocke am Lenker.
Hinterrad in den
Vorderrad in den
2. Wie in der Abbildung
gezeigt:
- Schrauben Sie das
Schutzblech an
Vordergabel ein (Halb-
mondnut nach vorne).
Tipps aus dem folgenden Bild In die
Bohrung ( a) einsetzen und die Lenkstange
flach auflegen
a
5. Wie in der Abbildung gezeigt:
Entfernen Sie den hinteren Teil des Richtungs-
reglers. Stecken Sie den vorderen Teil des Reglers
senkrecht in das Loch (a) der Vordergabel, halten
Sie ihn flach und achten Sie darauf, dass er gut mit
der Vordergabel verbunden ist. Drehen Sie das
Schiebestangenrohr, passen Sie das Rohrloch (b)
an das Loch des hinteren Richtungsreglers an und
befestigen Sie es mit einer Schraube.
13
3. Wie in der Abbildung
gezeigt:
- Führen Sie das Vorder-
der rad in die Vorderradgabel
ein und ziehen Sie die
Schraube und die Mutter
fest.
Tipps aus dem folgenden Bild
Drehen Sie die Schiebestange, und
passen Sie sie an das Loch an (b)
b
