Elko RFDALI-04B-SL Manual

RFDALI-04B-SL
RFDALI-32B-SL
02-4/2024

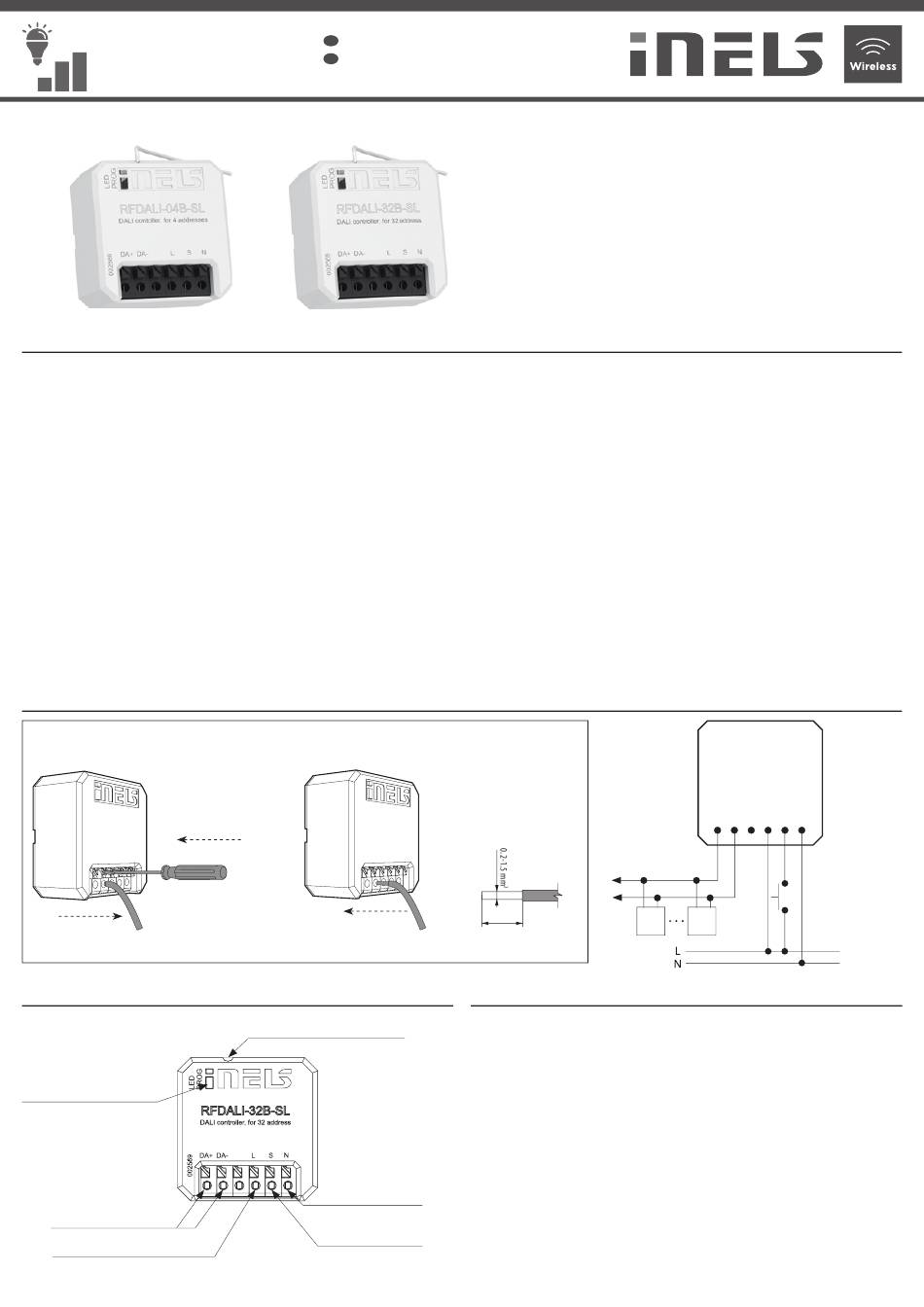

RFDALI-04B-SL
Charakteristika
Characteristics /
• The DALI controllers RFDALI-04B-SL and RFDALI-32B-SL are designed to control
devices with a DALI interface, such as dimmers, electronic ballasts, LED converters
and more.
• The control is performed by components from the iNELS Wireless system, detectors,
controllers or system devices.
• Assignment and confi guration of DALI devices is performed via webserver.
• The DALI bus is powered by the DALI controller.
• Control input "S" for connecting and controlling external buttons.
• The PROG button on the transmitter also serves as a manual output control.
• Possibility to set memory status in case of power failure.
• The repeater function of the components can be set via webserver.
• Range up to 200 m (outdoors), in case of insuffi cient signal between the controller
and the device, use the RFRP-20N signal repeater or components with the RFIO2
protocol that support this function.
• The BOX version off ers mounting directly in the installation box, ceiling or luminaire
cover, screwless terminals for connection.
Connection / Zapojenie
Screwless terminals / Bezskrutkové svorky
RELASE
Indication, manual control / Indikace, manuální ovládání
Programming button, status
indication and output control
Programovacie tlačidlo, indikácia
stavu a ovládanie výstupu
DALI bus connection
Pripojenie DALI zbernice
Phase conductor
Fázový vodič

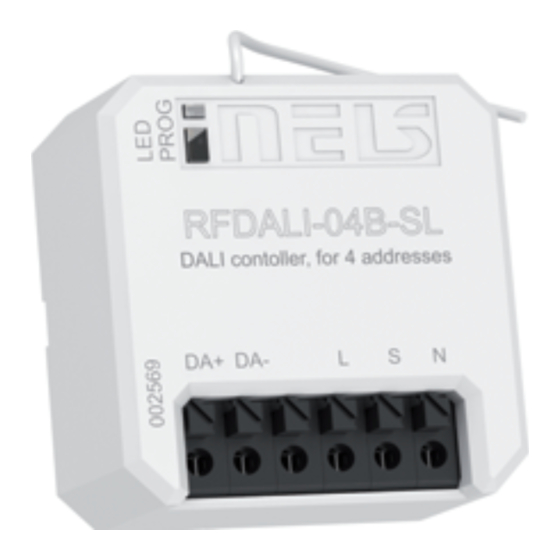

DALI controller, for 4/32 DALI addresses
EN
Riadiaca jednotka DALI, 4/32 adries
SK
RFDALI-32B-SL
PUSH IN
SLIDE IN
Antenna output
Výstup pre anténu
Neutral conductor
Nulový vodič
Terminals for
external buttons
Svorka pre externé
• Riadiaci prvok RFDALI-04B-SL a RFDALI-32B-SL je určený pre riadenie prístrojov s DALI
rozhraním ako sú stmievače, elektronické predradníky, meniče pre LED a ďalšie.
• Riadenie sa vykonáva prvkami zo systému iNELS Wireless, detektormi, ovládačmi ale-
bo systémovými prvkami.
• Priradenie a konfi gurácia DALI prístrojov sa vykonáva prostredníctvom webového
rozhrania.
• Zbernica DALI je napájaná z riadiaceho prvku.
• Ovládací vstup „S" pre pripojenie Ovládacieho vstupu "S" pre pripojenie externých
tlačidiel.
• Programovacie tlačidlo na riadiacom prvku slúži aj ako manuálne ovládanie výstupu.
• Možnosť nastavenia stavu pamäti pri výpadku napájania
• Pri prvkoch je možné nastaviť funkciu opakovača (repeatra) prostredníctvom webo-
vého rozhrania.
• Dosah až 200 m (na voľnom priestranstve), v prípade nedostatočného signálu medzi
ovládačom a prvkom použite opakovač signálu RFRP-20N alebo prvky s protokolom
RFIO2, ktoré túto funkciu podporujú.
• Prevedenie BOX ponúka montáž priamo do inštalačnej krabice, podhľadu alebo krytu
svietidla a bezskroutkové svorky na pripojenie.
Solid conductor
20-16 AWG
max. 8 mm
Basic settings / Základný spôsob zapojenia
The RFDALI controller element has an input for an external button (or several external
buttons connected in parallel). If you want to control one or more DALI devices within
one DALI bus as one group, connect an external button(s) to input S, connect the DALI
bus (DA+/DA-) to the element and connect the element to the power supply. The
RFDALI element automatically searches for all DALI devices on the bus. Then program
the necessary light function on the connected external button, see instructions
Functions and programming RF controllers.
Riadiaci prvok RFDALI má vstup pre externé tlačidlo (alebo viac paralelne zapojených
externých tlačidiel). V prípade, že chcete ovládať jedno alebo viac DALI zariadení v
rámci spoločnej DALI zbernice ako jednu skupinu, pripojte externé tlačidlo (tlačidlá) na
vstup S, zapojte k prvku DALI zbernicu (DA+/DA-) a pripojte prvok k napájaniu. Prvok
RFDALI automaticky vyhľadá všetky DALI zariadenia na zbernici. Potom naprogramujte
na pripojené externé tlačidlo potrebnú svetelnú funkciu viď. návod Funkcie a
programovanie RF ovládačmi.
tlačidlá
DA
DA
L S N
+
-
DALI 32 DALI 1
