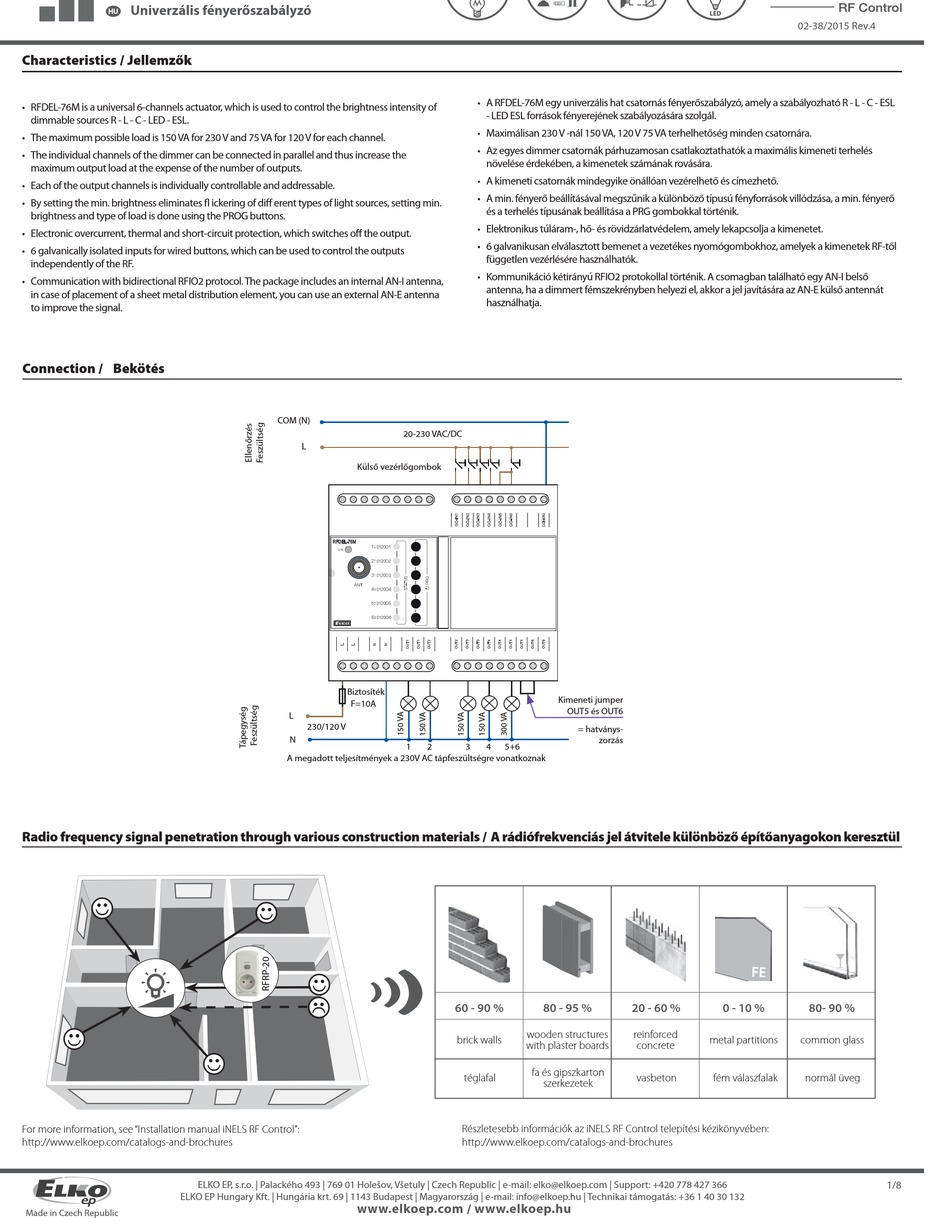

Elko RFDEL-76M Manual

Univerzális fényerőszabályzó
HU
Characteristics / Jellemzők
• RFDEL-76M is a universal 6-channels actuator, which is used to control the brightness intensity of
dimmable sources R - L - C - LED - ESL.
• The maximum possible load is 150 VA for 230 V and 75 VA for 120 V for each channel.
• The individual channels of the dimmer can be connected in parallel and thus increase the
maximum output load at the expense of the number of outputs.
• Each of the output channels is individually controllable and addressable.
• By setting the min. brightness eliminates fl ickering of diff erent types of light sources, setting min.
brightness and type of load is done using the PROG buttons.
• Electronic overcurrent, thermal and short-circuit protection, which switches off the output.
• 6 galvanically isolated inputs for wired buttons, which can be used to control the outputs
independently of the RF.
• Communication with bidirectional RFIO2 protocol. The package includes an internal AN-I antenna,
in case of placement of a sheet metal distribution element, you can use an external AN-E antenna
to improve the signal.
Connection / Bekötés
Radio frequency signal penetration through various construction materials /


For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: info@elkoep.hu | Technikai támogatás: +36 1 40 30 132
Made in Czech Republic
COM (N)
L
Külső vezérlőgombok
Biztosíték
F=10A
L
230/120 V
N
A megadott teljesítmények a 230V AC tápfeszültségre vonatkoznak




www.elkoep.com / www.elkoep.hu
• A RFDEL-76M egy univerzális hat csatornás fényerőszabályzó, amely a szabályozható R - L - C - ESL
- LED ESL források fényerejének szabályozására szolgál.
• Maximálisan 230 V -nál 150 VA, 120 V 75 VA terhelhetőség minden csatornára.
• Az egyes dimmer csatornák párhuzamosan csatlakoztathatók a maximális kimeneti terhelés
növelése érdekében, a kimenetek számának rovására.
• A kimeneti csatornák mindegyike önállóan vezérelhető és címezhető.
• A min. fényerő beállításával megszűnik a különböző típusú fényforrások villódzása, a min. fényerő
és a terhelés típusának beállítása a PRG gombokkal történik.
• Elektronikus túláram-, hő- és rövidzárlatvédelem, amely lekapcsolja a kimenetet.
• 6 galvanikusan elválasztott bemenet a vezetékes nyomógombokhoz, amelyek a kimenetek RF-től
független vezérlésére használhatók.
• Kommunikáció kétirányú RFIO2 protokollal történik. A csomagban található egy AN-I belső
antenna, ha a dimmert fémszekrényben helyezi el, akkor a jel javítására az AN-E külső antennát
használhatja.
20-230 VAC/DC
Kimeneti jumper
OUT5 és OUT6
= hatványs-
1 2 3 4 5+6
A rádiófrekvenciás jel átvitele különböző építőanyagokon keresztül
80 - 95 %
60 - 90 %
wooden structures
brick walls
with plaster boards
fa és gipszkarton
téglafal
szerkezetek
Részletesebb információk az iNELS RF Control telepítési kézikönyvében:
http://www.elkoep.com/catalogs-and-brochures
zorzás
0 - 10 %
20 - 60 %
reinforced
metal partitions
concrete
vasbeton fém válaszfalak
02-38/2015 Rev.4
80- 90 %
common glass
normál üveg
1/8
