Elko Inels RFDAC-71B Manual

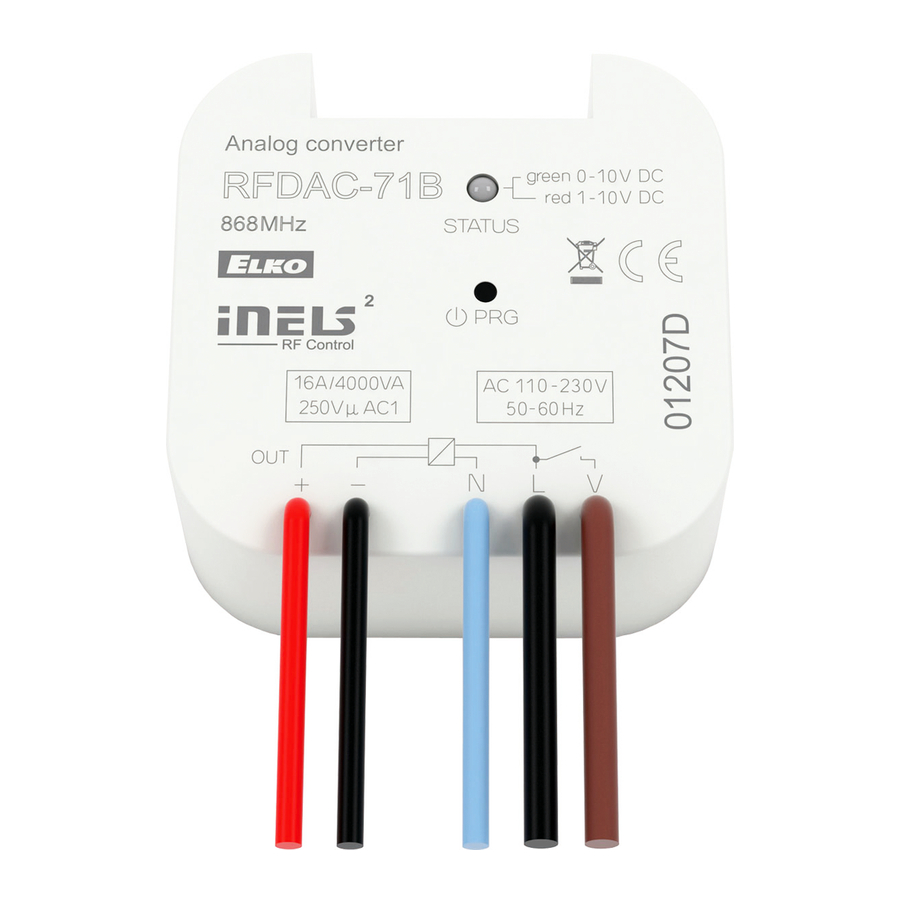

RFDAC-71B
Analog controller
EN
Analogový regulátor
CZ
Characteristics / Charakteristika
• The analog controller with output 0(1)-10V is used for:
a) dimming fluorescent lamps (using a dimmable ballast).
b) dimming LED panels (when using a suitable dimmed source up to 50 units LP-6060-3K/6K).
c) control of thermal actuators (TELVA).
d) control of other controllers (e.g. performance dimmers DIM-6).
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The BOX design lets you mount it right in an installation box, a ceiling or light cover.
• Potential free analog output 10 mA, contact relay 16A.
• 6 light functions - smooth increase or decrease with time setting 2s-30 min.
• When switched off, the set level is stored in the memory, and when switched back on, it returns
to the most recently set value.
• The analog controller may be controlled by up to 25 channels (1 channel represents 1 button on
the controller).
• The programming button on the controller is also used for manual control of the output.
• The unit power supply is in the range 110-230V AC.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit, use
the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
• You will find more on light sources and dimming options at www.elkoep.com/solutions.

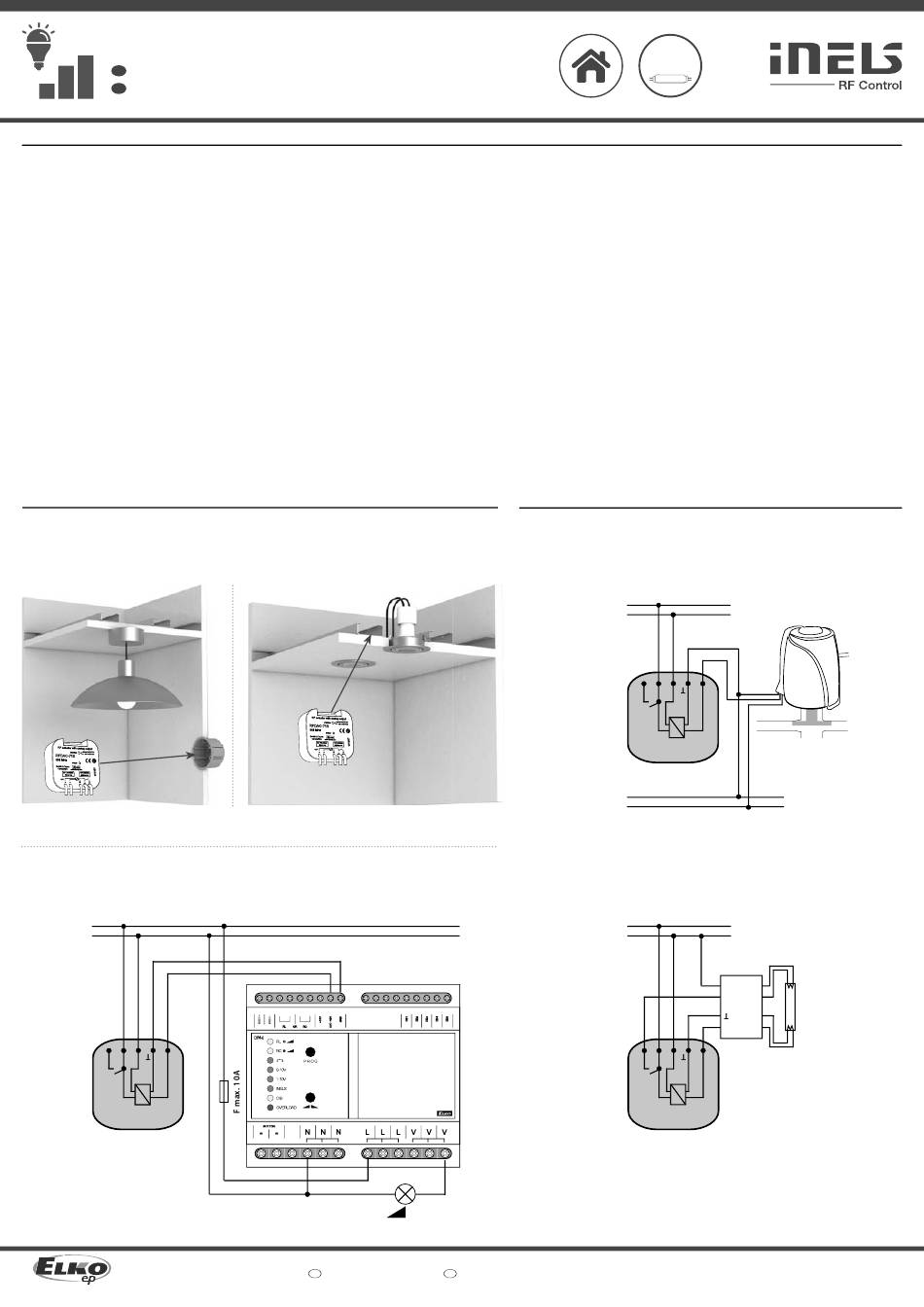

Assembly / Montáž
fl ush mounting
montáž do instalační krabice
connection with a controlled dimmer (e.g. DIM-6) for dimming up to 2000VA
zapojení s řízeným stmívačem (např. DIM-6) pro stmívání až 2000VA
L
N
V L N
RFDAC-71B
Made in Czech Republic
2 (RFIO 2 ), it is possible to set the repeater function
2 that support this feature.
2 2
(RFIO ).
ceiling mounted
montáž do podhledu
BUS
> 2000 VA
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: elko@elkoep.cz
Support: +420 778 427 366 |
EN
• Analogový regulátor s výstupem 0(1)-10V slouží k:
a) stmívání zářivkových svítidel (pomocí stmívatelného předřadníku).
b) stmívání LED panelů (při použití vhodného stmívaného zdroje až 50ks LP-6060-3K/6K).
c) regulaci termopohonů (TELVA).
d) ovládání jiných regulátorů (např. výkonových stmívačů DIM-6).
• Lze je kombinovat s Detektory, Ovladači nebo Systémovými prvky iNELS RF Control.
• Provedení BOX nabízí montáž přímo do instalační krabice, podhledu nebo krytu svítidla.
• Bezpotenciálový analogový výstup 10 mA, kontakt relé 16A.
• 6 světelných funkcí - plynulý náběh nebo doběh s časovým nastavením 2s-30 min.
• Při vypnutí se nastavená úroveň uloží do paměti a po opětovném sepnutí se vrátí na poslední
nastavenou hodnotu.
• Analogový regulátor může být ovládán až 25 kanály (1 kanál představuje jedno tlačítko na
ovladači).
• Programovací tlačítko na regulátoru slouží také jako manuální ovládání výstupu.
• Napájení prvku je v rozsahu 110-230V AC.
• Možnost nastavení stavu paměti při výpadku proudu.
• U prvků označených jako iNELS RF Control
teru) prostřednictvím servisního zařízení RFAF/USB.
• Dosah až 200 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a
prvkem použijte opakovač signálu RFRP-20 nebo prvky s protokolem RFIO
podporují.
• Komunikační frekvence s obousměrným protokolem iNELS RF Control
• Víc o světelných zdrojích a možnostech stmívání naleznete na www.elkoep.cz/reseni.
Connection /
connection with a thermovalve
zapojení s termohlavicí
110-230V AC
24V AC
connection with dimmable el. ballast
zapojení se stmívatelným el. předřadníkem
DIM-6
R, L, C
Technická podpora: +420 775 444 609
CZ
www.elkoep.com
1-10 V
2 (RFIO 2 ) je možné nastavit funkci opakovače (repea-
Zapojení
L
N
V L N
L1
L2
L
N
N
L
1-10V
V L N
02-42/2015 Rev.3
2 , které tuto funkci
2 (RFIO 2 ).
24V
0-10V
1/8
