Elko RFDEL-76M Quick Start Manual

Uniwersalny ściemniacz (modułowy)
PL
Characteristics / Charakterystyka
• RFDEL-76M is a universal 6-channels actuator, which is used to control the brightness intensity of
dimmable sources R - L - C - LED - ESL.
• The maximum possible load is 150 VA for 230 V and 75 VA for 120 V for each channel.
• The individual channels of the dimmer can be connected in parallel and thus increase the
maximum output load at the expense of the number of outputs.
• Each of the output channels is individually controllable and addressable.
• By setting the min. brightness eliminates fl ickering of diff erent types of light sources, setting min.
brightness and type of load is done using the PROG buttons.
• Electronic overcurrent, thermal and short-circuit protection, which switches off the output.
• 6 galvanically isolated inputs for wired buttons, which can be used to control the outputs
independently of the RF.
• Communication with bidirectional RFIO2 protocol. The package includes an internal AN-I antenna,
in case of placement of a sheet metal distribution element, you can use an external AN-E antenna
to improve the signal.

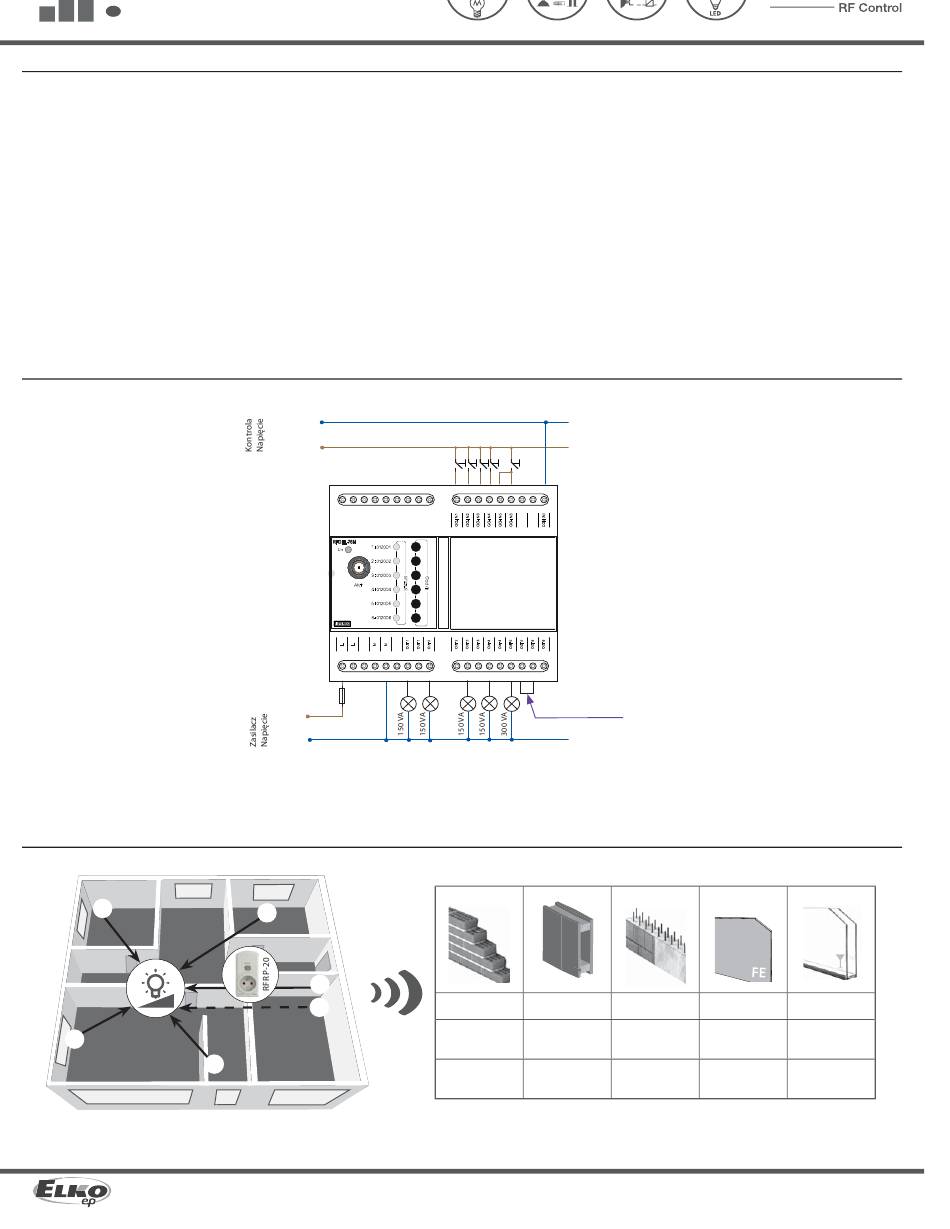

Connection / Podłączenie
Radio frequency signal penetration through various construction materials /
Przenikanie fal radiowych przez różnego rodzaju materiały budowlane


For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
Made in Czech Republic
COM (N)
L
Zewnętrzne przyciski sterujące
Bezpiecznik
F=10A
L
230/120 V
N
Podane moce dotyczą napięcia zasilania AC 230V




ELKO EP Poland, sp. z o. o. | ul. Motelowa 21 | 43-400 Cieszyn | Polska | e-mail: elko@elkoep.pl | GSM: +48 785 431 024
www.elkoep.com / www.elkoep.pl
• RFDEL-76M jest uniwersalnym, sześciokanałowym ściemniaczem, który służy do sterowania
intensywnością jasności ściemnianych źródeł światła R - L - C - ESL - LED ESL.
• Maksymalne możliwe obciążenie to 150 VA przy 230 V i 75 VA przy 120 V dla każdego kanału.
• Poszczególne kanały ściemniacza można połączyć równolegle i w ten sposób zwiększyć
maksymalne obciążenie wyjściowe kosztem liczby wyjść.
• Każdy z kanałów wyjściowych jest niezależnie sterowany i adresowany.
• Ustawieniem min. jasności eliminuje się miganie różnych typów źródeł światła, ustawienie min.
jasności i typu obciążenia wykonuje się za pomocą przycisków PRG.
• Elektroniczne zabezpieczenie nadprądowe, cieplne i ochrona zwarciowa, która wyłączy wyjście.
• 6 galwanicznie oddzielonych wejść dla przycisków przewodowych, którymi niezależnie od RF
można sterować wyjściami.
• Komunikacja z dwustronnym protokołem RFIO2. Częścią zestawu jest wewnętrzna antena AN-I,
a w przypadku umieszczenia elementów w rozdzielnicy blaszanej, w celu polepszenia sygnału
można zastosować antenę zewnętrzną AN-E.
20-230 VAC/DC
Zworka wyjściowa
OUT5 i OUT6
= mnożenie
1 2 3 4 5+6
80 - 95 %
60 - 90 %
wooden structures
brick walls
with plaster boards
konstrukcje drewniane
ściana z cegły z płytami gipsowo-
kartonowymi
Szczegółowe informacje znajdziesz na stronie "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
potęgi
0 - 10 %
20 - 60 %
reinforced
metal partitions
concrete
ściana ścianki
żelbetowa metalowe
02-38/2015 Rev.4
