Elko RFDALI-04B-SL Manual

RFDALI-04B-SL
RFDALI-32B-SL
02-4/2024
RFDALI-04B-SL
Characteristics / Jellemzők
• The DALI controllers RFDALI-04B-SL and RFDALI-32B-SL are designed to control
devices with a DALI interface, such as dimmers, electronic ballasts, LED converters
and more.
• The control is performed by components from the iNELS Wireless system, detectors,
controllers or system devices.
• Assignment and confi guration of DALI devices is performed via webserver.
• The DALI bus is powered by the DALI controller.
• Control input "S" for connecting and controlling external buttons.
• The PROG button on the transmitter also serves as a manual output control.
• Possibility to set memory status in case of power failure.
• The repeater function of the components can be set via webserver.
• Range up to 200 m (outdoors), in case of insuffi cient signal between the controller
and the device, use the RFRP-20N signal repeater or components with the RFIO2
protocol that support this function.
• The BOX version off ers mounting directly in the installation box, ceiling or luminaire
cover, screwless terminals for connection.

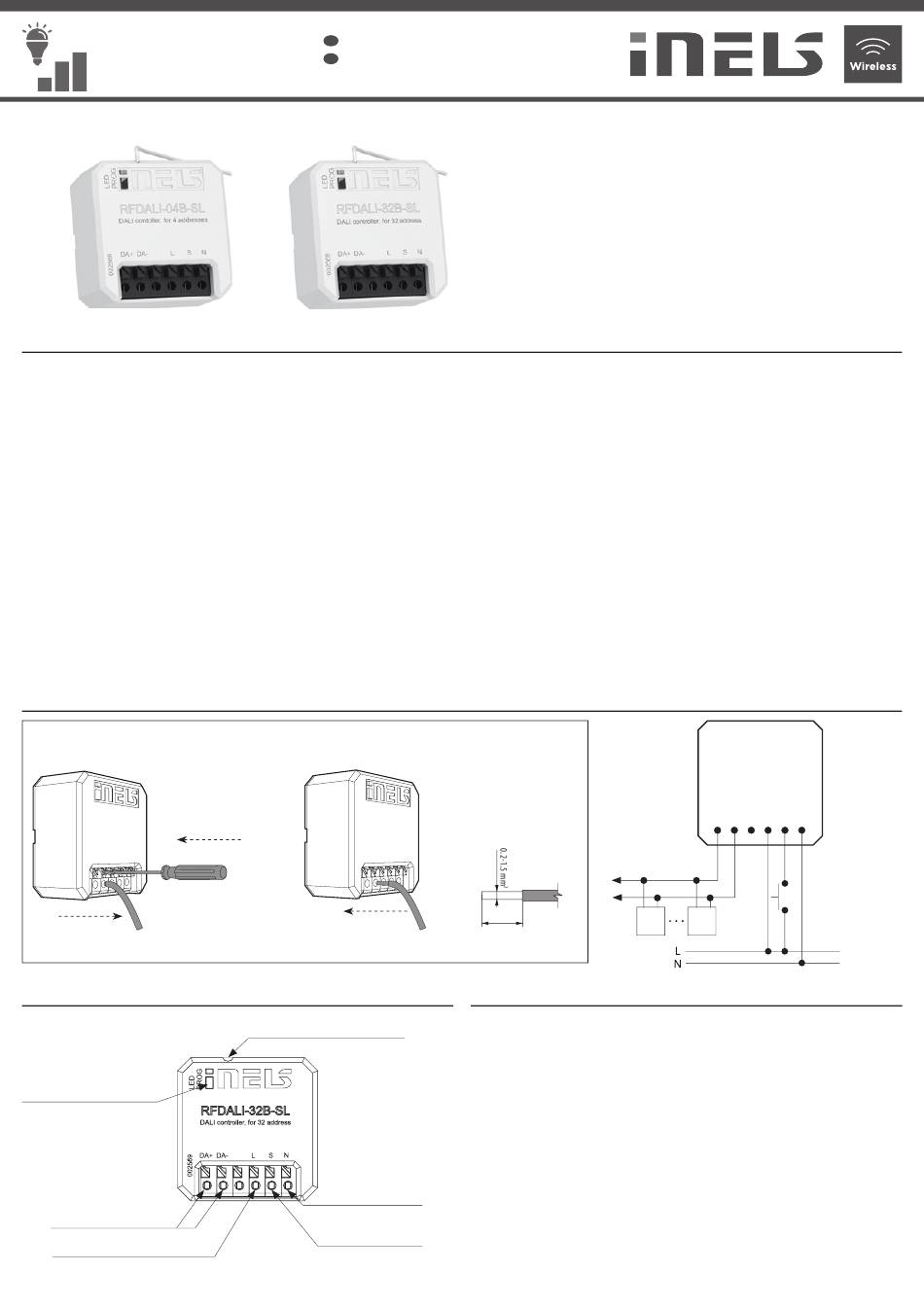

Connection / Bekötés
Screwless terminals / Csavarmentes sorkapcsok
RELASE
Indication, manual control / Jelzések és kézi vezérlés
Programming button, status
indication and output control
Programozógomb, állapotjelző
és kimenet vezérlése
DALI bus connection
DALI busz csatlakozók
Phase conductor
Fázisvezető

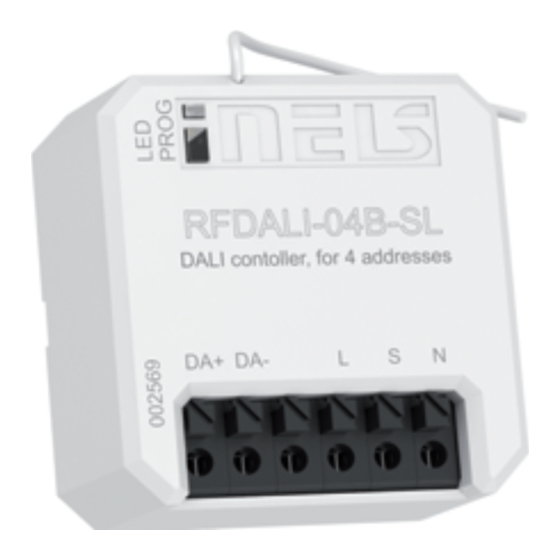

DALI controller, for 4/32 DALI addresses
EN
DALI vezérlőegység, 4/32 cím
HU
RFDALI-32B-SL
PUSH IN
SLIDE IN
Antenna output
Antenna kimenet
Neutral conductor
Nullavezető
Terminals for
external buttons
Külső nyomógomb
• Az RFDALI-04B-SL és RFDALI-32B-SL konverterek DALI interfésszel rendelkező eszkö-
zök, pl. dimmerek, elektronikus előtétek, LED meghajtók és más eszközök vezérlésére
használhatók.
• A vezérlést az iNELS Wireless rendszer egységei, vezérlői vagy rendszeregységei vég-
zik.
• A DALI eszközök hozzárendelése és konfi gurálása manuálisan vagy webes felületen
keresztül történik.
• A DALI busz tápellátása a konverterről történik.
• Az „S" vezérlőbemenetre vezetékes nyomógombok csatlakoztathatók a vezérléshez.
• A konverter programozó gombja a kimenet kézi vezérlésére is használható.
• Beállítható memória funkció áramszünet esetére.
• Az egységek átjátszó funkciója a webes felületen keresztül állítható be.
• Hatótávolság 200 m-ig (nyílt terepen), amennyiben a vezérlő és az egységek közötti
kommunikáció nem megfelelő, használható az RFRP-20N jelismétlő vagy olyan RFIO2
protokollt ismerő egységek, melyek támogatják ezt a funkciót.
• A BOX kivitel lehetővé teszi a beépítést közvetlenül a szerelvénydobozba, álmennye-
zetre vagy a lámpa burkolata alá, - csatlakoztatás csavarmentes sorkapcsokkal.
Solid conductor
20-16 AWG
max. 8 mm
Basic settings /
The RFDALI controller element has an input for an external button (or several external
buttons connected in parallel). If you want to control one or more DALI devices within
one DALI bus as one group, connect an external button(s) to input S, connect the DALI
bus (DA+/DA-) to the element and connect the element to the power supply. The
RFDALI element automatically searches for all DALI devices on the bus. Then program
the necessary light function on the connected external button, see instructions
Functions and programming RF controllers.
Az RFDALI vezérlőegység egy bemenettel rendelkezik vezetékes külső nyomógomb
(vagy több párhuzamosan csatlakoztatott külső nyomógomb) bekötéséhez. Ha
egy vagy több DALI eszközt szeretne egy közös DALI buszon belül egy csoportként
vezérelni, akkor csatlakoztassa a külső gombo(ka)t az "S" bemenetre, valamint a
DALI buszt (DA+/DA-) és csatlakoztassa az egység tápellátását. Az RFDALI egység
automatikusan megkeresi az összes DALI eszközt a buszon. Ezután programozza be
a szükséges világítási funkciót a csatlakoztatott külső gombbal, lásd az "RF vezérlők
funkciói és programozása" fejezetben.
sorkapocs
DA
DA
+
-
DALI 32 DALI 1
Alap csatlakozási mód
L S N
1/10
